油圧プレスシステムにおけるラム（Ram）の機能とは？実験室のニーズに対応する精密な力の供給

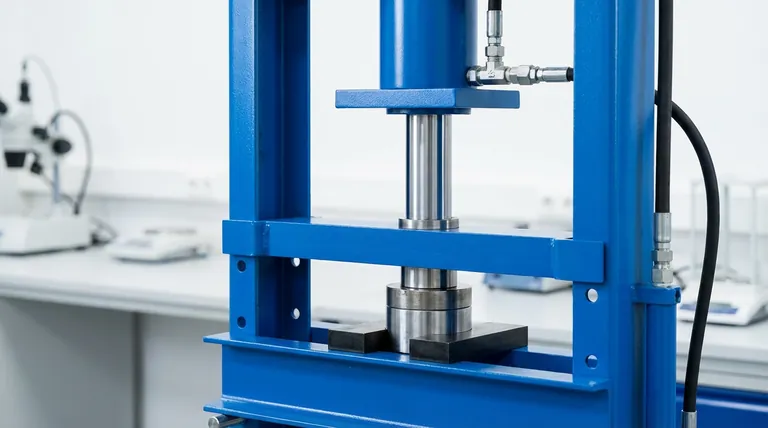

ラムは、油圧プレスシステム内の主要なアクチュエータであり、ワークピースに圧縮力を供給する役割を担っています。これは、主油圧シリンダ内に収められた大型のスライド式ピストンとして機能し、ポンプによって生成された油圧を直線的な機械的運動と物理的な力に変換します。

ラムは、油圧ポテンシャルと機械的仕事の間の架け橋として機能します。ポンプが圧力を生成する一方で、ラムはそのエネルギーを材料の成形、平坦化、または接着に必要な特定のトン数に変換するコンポーネントです。

力の伝達の仕組み

流体圧力を運動に変換する

ラムは主油圧シリンダ内で動作します。油圧ポンプがこのシリンダに流体を送り込むと、ラムの後ろに圧力が蓄積されます。

流体はほとんど圧縮不可能であるため、この蓄積された体積がラムを外側に押し出す原因となります。この直線運動が、工具や材料に物理的に接触して作業を実行するものです。

力の増幅

システムは、より小さな入力ピストン（プランジャーと呼ばれることが多い）と、より大きな出力ピストン（ラム）の関係に依存しています。

流体は、これらのコンポーネントの異なる表面積に作用します。小さなプランジャーから大きな表面積のラムに流体を送り込むことで、システムは巨大な機械的利得を生み出し、出力での入力力を大幅に増幅します。

アンビルへの伝達

多くの構成では、ラムは材料に直接圧力をかけません。代わりに、その力をアンビルまたはダイセットに伝達します。

このセットアップにより、ラムの生のトン数が、タスクに必要な特定の形状に応じて均等に分散されることが保証されます。

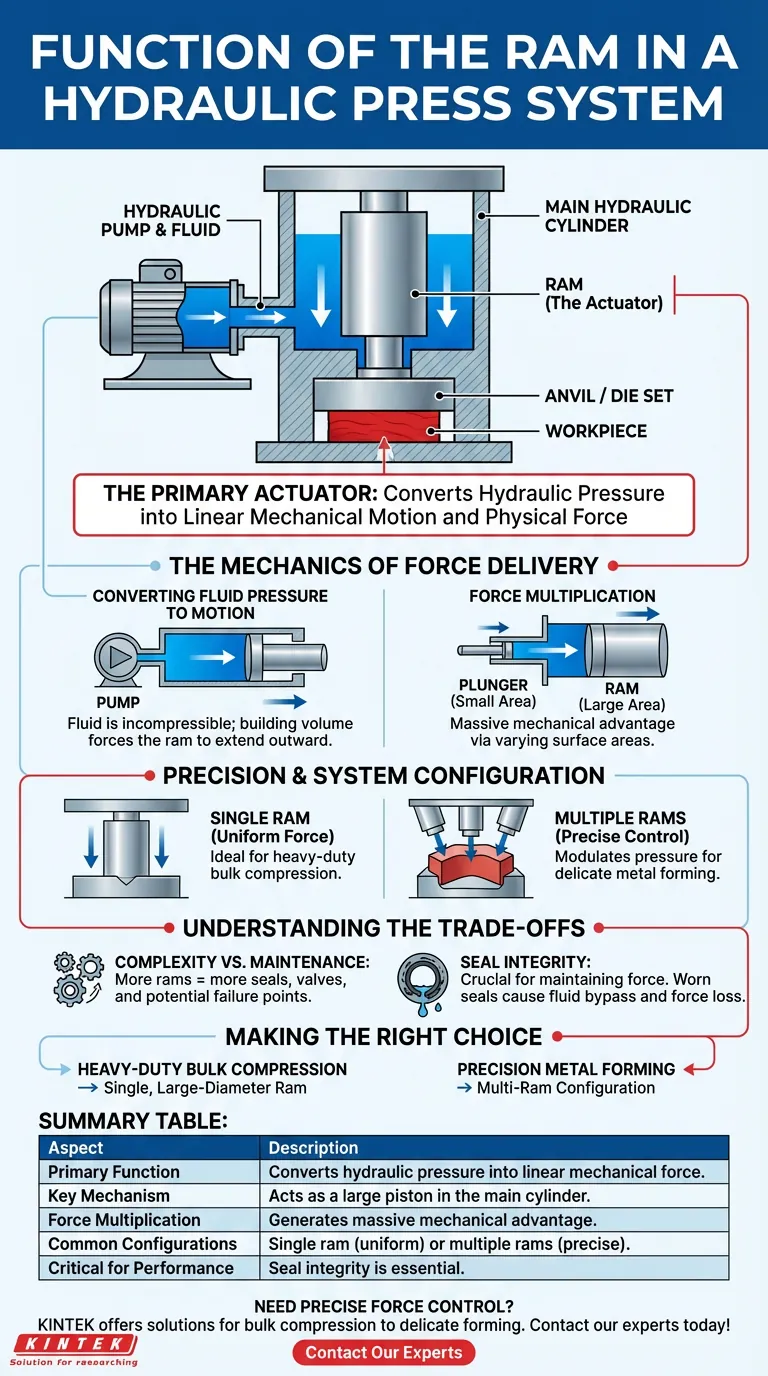

油圧プレスシステムにおけるラム（ram）の機能とは？実験室のニーズに対応する精密な力の供給

精度とシステム構成

シングルラム vs マルチラム

標準的な油圧プレスは、通常、均一な下向きの力を供給するために単一の大型ラムを使用します。これは、一般的な圧縮作業には十分です。

しかし、高度なアプリケーションでは、単一の大型ユニットではなく、複数の小型ラムが必要になることがよくあります。この構成により、油圧推力のより細かい制御が可能になります。

デリケートな操作のための制御

複数のラムを使用することで、オペレータはワークピースの異なる領域にわたって圧力を調整できます。

この精密な力の分布は、不均一な圧力が材料を割ったり不適切に変形させたりする可能性があるデリケートな金属成形や精密スタンピングにとって重要です。

トレードオフの理解

複雑さとメンテナンス

マルチラムシステムは優れた精度を提供しますが、油圧回路に複雑さをもたらします。

より多くのラムは、より多くのシール、バルブ、およびアキュムレータを介した配線を必要とします。これにより、シンプルなシングルラム設計と比較して、潜在的な故障箇所が増加します。

シールの完全性

ラムは、加圧システムの移動境界です。その有効性は、ラムとシリンダ壁の間のシールの完全性に完全に依存しています。

摩擦や異物による摩耗によってこれらのシールが摩耗すると、油圧作動油がラムをバイパスします。これにより、圧縮力と効率が大幅に低下します。

目標に合わせた適切な選択

正しい油圧プレス構成を選択するには、ラムのスタイルを特定の出力要件に合わせる必要があります。

大量圧縮のヘビーデューティが主な焦点の場合：生のトン数を最大化し、メンテナンス箇所を最小限に抑えるために、単一の大径ラムシステムを優先してください。
精密金属成形が主な焦点の場合：推力分布のきめ細かな制御を得て、複雑な形状が正確にスタンプされるようにするために、マルチラム構成を選択してください。

あらゆる油圧プレスの有効性は、最終的にラムが油圧を制御された機械的動力にどれだけ効率的に変換できるかによって定義されます。

概要表：

側面	説明
主な機能	油圧を直線的な機械的力に変換する。
主要なメカニズム	主シリンダ内の大型ピストンとして機能し、非圧縮性流体によって押し出される。
力の増幅	大きな表面積に作用することで、巨大な機械的利得を生み出す。
一般的な構成	シングルラム（均一な力）またはマルチラム（精密で分散された力）。
パフォーマンスの重要要素	シールの完全性は、力と効率を維持するために不可欠である。
