加熱式ラボプレスにおける油圧システムはどのように機能しますか？研究室の力を正確に増幅

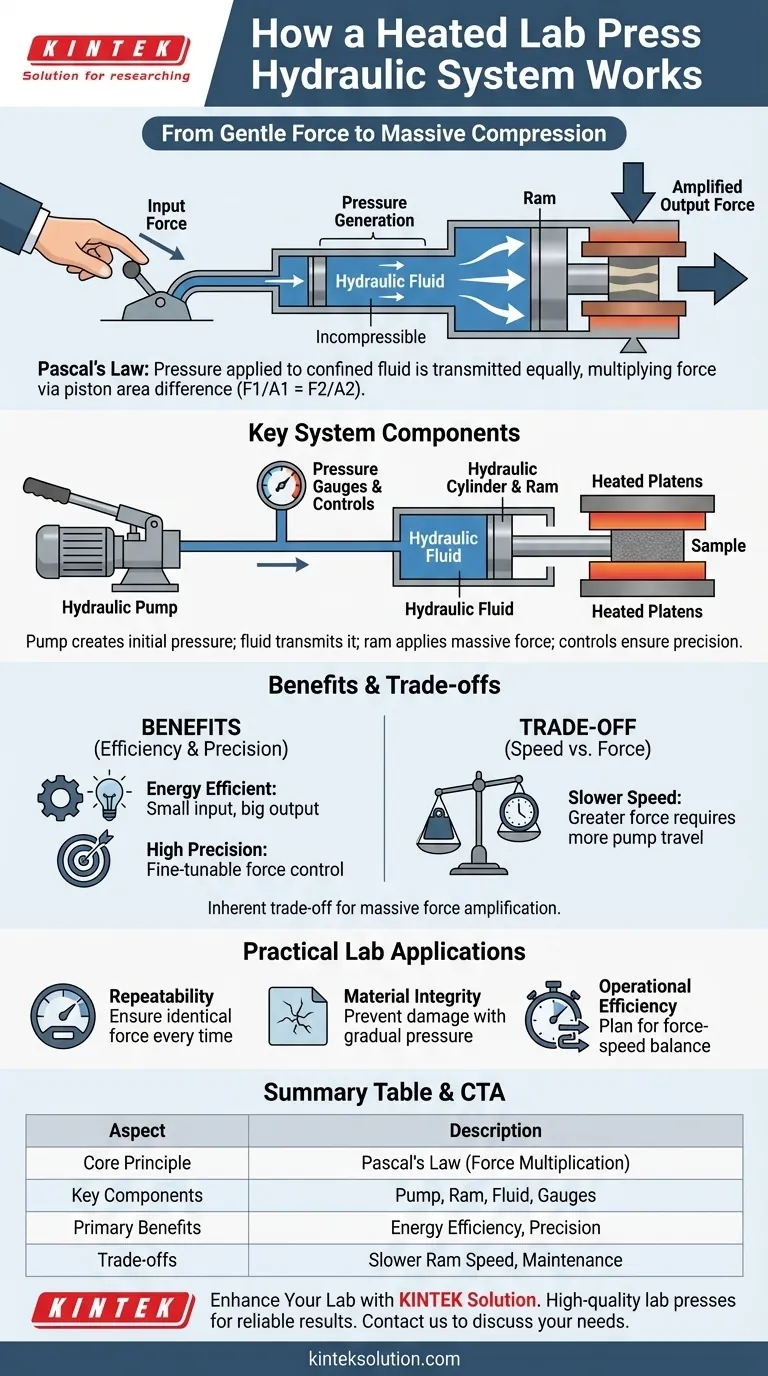

加熱式ラボプレスの油圧システムは、その核となる機能として、密閉された流体を使用して、小さな初期力を巨大な圧縮力へと増幅させます。 これは、流体力学の基本的な原理であるパスカルの原理に基づいて、異なるサイズのピストンセットを通じて実現されます。これにより、プレスは材料を圧縮および成形するために不可欠な、数トンの力を高精度で生成することができます。

このシステムの素晴らしさは、そのシンプルさにあります。小さなピストンに控えめな力を加えることで、密閉された流体内に圧力が生じ、その同じ圧力がはるかに大きなピストンに作用すると、頑丈な材料を成形できる比例的により大きな出力力が生成されます。

中核となる原理：パスカルの原理の働き

油圧システム全体の機能は、一つの洗練された物理法則に基づいています。この原理を理解することが、機械の力と精度を理解するための鍵となります。

パスカルの原理とは？

パスカルの原理とは、密閉された非圧縮性流体に加えられた圧力は、流体のあらゆる部分と、容器の壁に均等かつ減衰することなく伝達されるというものです。

簡単に言えば、密閉されたオイル容器に圧力をかけると、容器内のどこでも圧力の値は同じになるということです。

2ピストンシステム

油圧プレスには、相互接続されているものの異なる2つのピストンが含まれています。小径ピストン（「ポンプ」ピストン）と大径ピストン（「ラム」または「ワーク」ピストン）です。

小さなピストンに控えめな機械的力が加えられ、油圧流体内に圧力が生成されます。

力の増幅方法

圧力（力 ÷ 面積）は流体全体で一定であるため、流体によって加えられる力は、流体が作用するピストンの面積に比例します。

ワークピストンはポンプピストンよりもはるかに大きな表面積を持つため、それが加える力は劇的に増幅されます。小さく扱いやすい入力力で、巨大な出力力が得られます。

油圧システムの主要コンポーネント

いくつかのコンポーネントが連携して、力の増幅の原理を制御可能な実験室プロセスへと変換します。

油圧ポンプ

ポンプは、油圧流体に初期の小さな力を加えるメカニズムです。これは手動レバーでも電動モーターでも構いませんが、その目的はシステム内に初期圧力を生成することです。

油圧シリンダーとラム

油圧シリンダーには、しばしばラムと呼ばれる大きなピストンが収められています。ポンプからの加圧された流体がシリンダーに入ると、ラムを押し、加熱されたプラテンの間にある材料を巨大な力で圧縮するために前方に駆動します。

油圧作動油

通常、油圧作動油としては特殊なオイルが使用されます。これは、その非圧縮性のために選ばれます。つまり、圧力下で圧縮されないということです。この特性により、小ピストンから大ピストンへ効率的に力が伝達され、エネルギー損失がありません。

圧力計と制御装置

これがプレスを精密機器たらしめるものです。圧力計はシステム内の正確な圧力を表示し、これはサンプルに加えられている力と直接相関します。バルブにより、オペレーターは繰り返しの実験条件のためにこの圧力を正確に調整、保持、または解放することができます。

利点とトレードオフを理解する

強力である一方で、油圧システムは効果的な使用のために認識しておくべき一連のトレードオフに基づいて動作します。

主な利点：エネルギー効率

小さな入力から massive な力の増幅を達成するシステムの能力は、それを非常にエネルギー効率の良いものにします。数トンの圧縮力を生成するために、大きく強力なモーターを必要としません。

精度の利点

力は流体圧力の直接的な関数であるため、シンプルな制御バルブを使用して非常に正確に調整することができます。これにより、材料の損傷、気泡、または不完全な成形を防ぐためにプロセスを微調整することができます。

本質的なトレードオフ：速度と力

力の増幅のトレードオフは、移動距離と速度の減少です。大きなラムを特定の距離だけ動かすには、小さなポンプピストンははるかにより大きな距離を移動する必要があります。これが、油圧プレスが強力ではあるものの、必ずしも高速ではない理由です。

メンテナンスに関する考慮事項

システムの信頼性は、油圧作動油とシールの完全性に依存します。流体は清潔で空気を含まないように保つ必要があり、圧力損失や性能低下の原因となる漏れを防ぐためにシールを維持する必要があります。

この知識を研究室で活用する

油圧システムがどのように機能するかを理解することで、単に装置を操作するだけでなく、より高い自信を持って実験結果を制御できるようになります。

プロセス再現性が主な焦点である場合： 圧力計の使用法を習得してください。それは、すべてのサンプルに同一の圧縮力が加えられることを保証するための直接的なツールです。
材料の完全性が主な焦点である場合： 精密な圧力制御を使用して、力を徐々に加え、繊細な材料のひび割れや欠陥を防ぎます。
運用効率が主な焦点である場合： 力の調整は迅速かつ簡単ですが、ラムの物理的な動きは遅いことを認識し、それに応じてワークフローを計画してください。

これらの原理を把握することで、プレスはブラックボックスから、あなたの研究にとって予測可能で強力なツールへと変わります。

概要表：

側面	説明
中核原理	パスカルの原理：密閉された流体内の圧力は均等に伝達され、力の増幅を可能にする。
主要コンポーネント	油圧ポンプ、シリンダー/ラム、油圧作動油、圧力計、制御装置。
主な利点	エネルギー効率、力加算の高精度、実験の再現性。
トレードオフ	力と距離のトレードオフによるラム速度の低下。流体とシールのメンテナンスが必要。
用途	研究室での材料の圧縮および成形に最適で、材料の完全性とプロセス制御を確保。
