Li6PS5Cl電解質粉末のホットプレスに加熱実験室プレスを使用する主な利点は、塑性変形による優れた高密度化を達成できることです。コールドプレスは粒子を圧縮するために機械的な力のみに依存しますが、熱を加えることで粒子の表面が軟化し、空隙に流れ込んで融合するため、はるかに導電性が高く安定した固体電解質が得られます。
コアの要点 コールドプレスは、粒子が単に接触する自然な限界に達しますが、ホットプレスは塑性流動とクリープを誘発することでこれを克服します。熱と圧力のこの相乗効果により、気孔率がなくなり、粒界抵抗が低減され、室温処理と比較してイオン伝導率が倍増する可能性があります。
高密度化のメカニズム
コールドプレスの限界の克服
コールドプレスは、高い一軸圧力（例：390 MPa）を印加することで、固体セパレータを効果的に作成します。しかし、この方法は主に機械的な圧縮に依存しています。
高圧でも、コールドプレスでは粒子間に微細な気孔や空隙が残ることがよくあります。これらの空隙はイオン輸送の障壁として機能し、ペレットの構造的完全性を弱めます。
塑性変形の役割
圧力と同時に熱（例：180°C～200°C）を印加すると、Li6PS5Cl粒子は根本的な変化を遂げます。熱は材料の可塑性を高めます。
単に押し付けられるだけでなく、軟化した粒子が変形して「クリープ」します。これにより、コールドプレスでは除去できない隙間を材料が埋めることができ、ペレットを理論密度に近づけることができます。
低温での焼結促進
加熱プレスは、別途高温炉を必要とせずに、粒子が一体化した塊に融合するプロセスである焼結を促進します。
圧力を統合することで、従来の無圧焼結よりも低い温度と短い時間で微細な結晶構造と高密度を達成できます。
固体電解質の性能向上
イオン伝導率の劇的な向上
ホットプレスによる最も明白な利点は、電気的性能の向上です。気孔率を排除することで、粒子間の接触面積が最大化されます。
これにより、より密接な固体-固体界面が形成され、粒界抵抗が大幅に低減されます。
データによると、このプロセスにより、イオン伝導率は約3.08 mS/cm（コールドプレス）から6.67 mS/cm（ホットプレス）に増加する可能性があります。
優れた機械的安定性
ホットプレスによって形成されたペレットは、より高い機械的強度を示します。熱誘起融合により、緩く圧縮された集合体ではなく、堅牢なネットワークが作成されます。
この構造的完全性は、バッテリーの組み立てと長期的なサイクルにとって不可欠です。電解質が動作中の物理的ストレスにひび割れや剥離することなく耐えるのに役立ちます。
トレードオフの理解
「十分」な閾値
ホットプレスは性能面で優れていますが、コールドプレス（390 MPaなどの圧力）でも、多くの標準的なテストで「十分な」完全性を持つ機械的に強力なセパレータを製造できます。
実験の目標が導電率を理論上の最大値まで最大化することを必要としない場合、加熱の複雑さは収穫逓減をもたらす可能性があります。
プロセスパラメータが重要
ホットプレスは「設定して忘れる」ソリューションではありません。正確な制御が必要です。
成功した製造は、特定のパラメータ（例：240 MPaで200°C、または350 MPaで180°C）に依存します。これらから逸脱すると、不完全な高密度化や、温度が高すぎると材料の劣化につながる可能性があります。
目標に合わせた適切な選択
Li6PS5Clの製造におけるコールドプレスとホットプレスのどちらを選択するかは、特定の性能目標を考慮してください。
- 主な焦点がセル性能の最大化である場合：加熱プレスを使用してイオン伝導率を倍増させ（最大約6.67 mS/cm）、内部抵抗を最小限に抑えます。
- 主な焦点が迅速な材料スクリーニングである場合：コールドプレスは、基本的な適合性と安定性を確認するのに十分ですが、低いベースライン導電率を考慮する必要があります。
- 主な焦点が機械的耐久性である場合：ホットプレスは、サイクル中に空隙の形成に抵抗する、融合した高密度ペレットを作成するために不可欠です。
最終的に、ホットプレスは電解質を圧縮された粉末から融合したセラミックのような層に移行させ、材料の真の可能性を解き放ちます。
概要表：
| 特徴 | コールドプレス | ホットプレス（加熱実験室プレス） |
|---|---|---|
| 主なメカニズム | 機械的圧縮 | 熱誘起塑性変形と焼結 |
| 典型的なイオン伝導率（Li6PS5Cl） | 約3.08 mS/cm | 約6.67 mS/cm |
| ペレット密度 | 低い、残留気孔あり | 理論密度に近い |
| 機械的安定性 | 基本的なテストには十分 | 優れた、融合したセラミックのような構造 |
| 最適な用途 | 迅速な材料スクリーニング | セル性能と耐久性の最大化 |
固体電解質材料の可能性を最大限に引き出す準備はできていますか？
KINTEKの加熱実験室プレスは、Li6PS5Clなどの材料で優れたホットプレスに必要な正確な温度と圧力制御を提供するように設計されています。当社のプレスは、低温での塑性変形と焼結を可能にすることで、理論密度に近い値と劇的に高いイオン伝導率の達成を支援します。
研究室の能力をアップグレードし、バッテリー研究を加速しましょう。
KINTEKに今すぐお問い合わせください、お客様の特定の用途に最適な実験室プレスソリューションを見つけましょう！

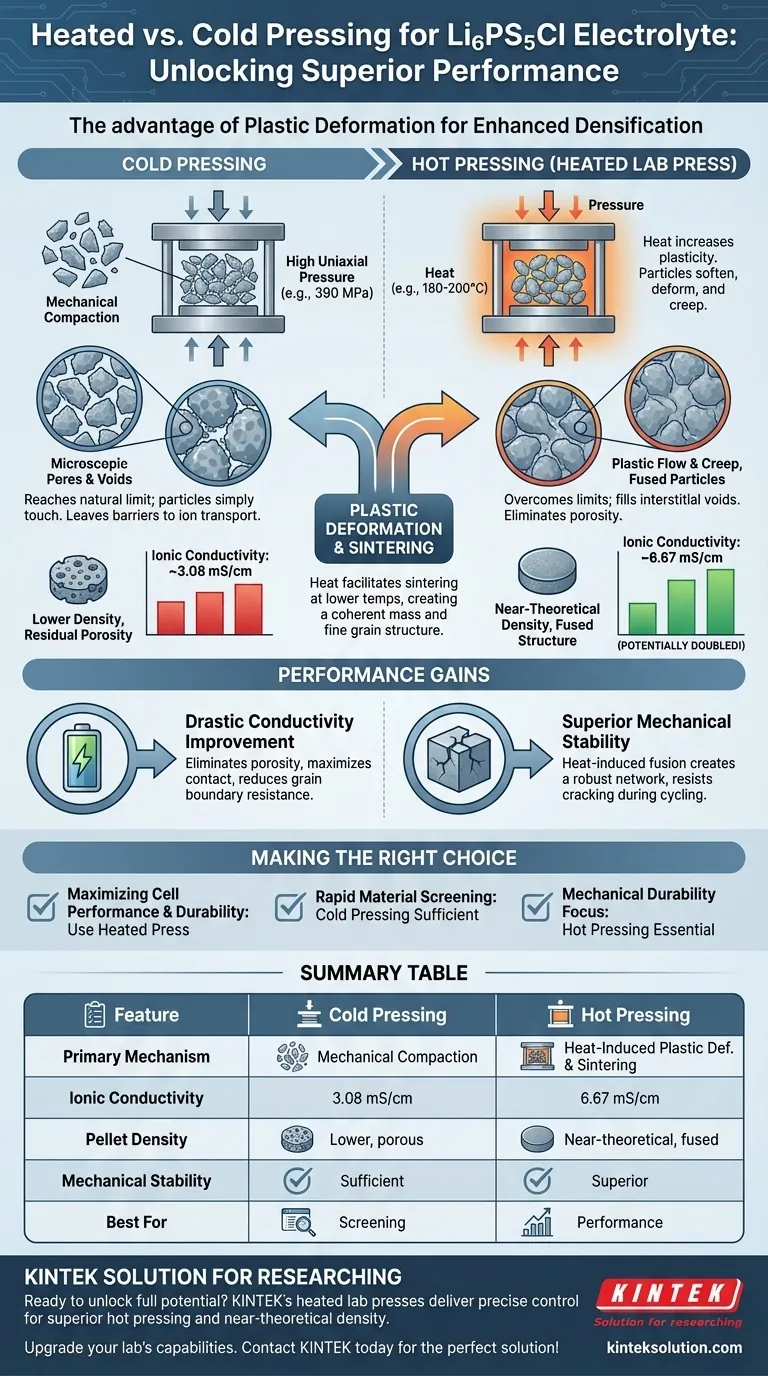

ビジュアルガイド
関連製品
- 研究室のための熱された版が付いている自動高温によって熱くする油圧出版物機械
- 24T 30T 60T は実験室のための熱い版が付いている油圧実験室の出版物機械を熱しました
- 研究室のための熱い版が付いている自動熱くする油圧出版物機械
- 統合された熱い版が付いている手動熱くする油圧実験室の出版物 油圧出版物機械
- 真空ボックス研究室ホットプレス用加熱プレートと加熱油圧プレス機
