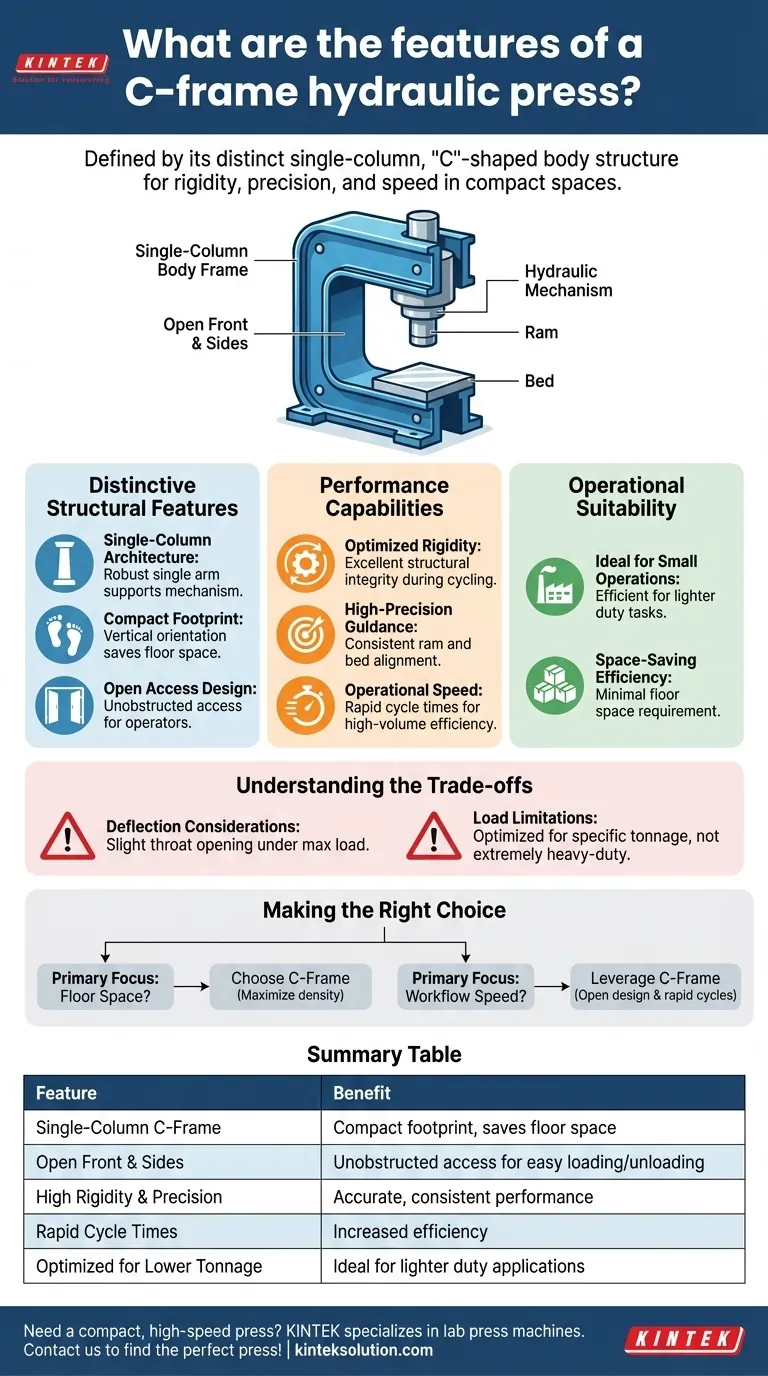

C型油圧プレスの特徴は何ですか？限られたスペースで効率を最大化する

C型油圧プレスは、その特徴的なシングルコラム、「C」字型のボディ構造によって定義されます。 このユニットは、優れた剛性、ガイド性能、高精度を提供するように設計されています。特に、速度が重要で床面積が限られている環境向けに設計されており、小規模な製造業で好まれています。

C型プレスは、シングルアーム設計を採用し、コンパクトな設置面積で操作速度と精度を実現します。そのオープンフロント構造は、正確な小規模作業に必要な剛性を犠牲にすることなく、アクセス性とスペース効率を優先しています。

特徴的な構造的特徴

シングルコラムアーキテクチャ

このプレスで最も目立つ特徴は、シングルコラムのボディフレームです。「C」字型は、油圧機構を支える頑丈なシングルアームに依存しており、4ポストプレスとは異なります。

コンパクトな設置面積

垂直なシングルコラム配置により、機械の物理的な設置面積が大幅に削減されます。これにより、ポータルプレスや4ポストプレスと比較して、より小さなスペースに複数のユニットを設置できます。

オープンアクセス設計

「C」字型は、本質的に前面と側面を開放しています。この構造により、物理的な障害物がなくなり、オペレーターは材料のロードとアンロードのためにダイスペースに容易にアクセスできます。

パフォーマンス機能

最適化された剛性

4つのコーナーで支えられていませんが、フレームは優れた剛性を持つように設計されています。これにより、繰り返しサイクル中でも機械が構造的完全性を維持することが保証されます。

高精度ガイド

C型フレームのガイド性能は、精密に設計されています。これにより、ラムとベッドの位置合わせを一貫して保つ必要がある高公差作業が可能になります。

操作速度

これらのプレスは、その速度が特徴です。高速サイクルタイムが可能であり、これにより小規模部品の大量生産の効率が向上します。

操作の適合性

小規模オペレーションに最適

サイズと速度の組み合わせにより、このプレスは小規模オペレーションに最適です。巨大な産業用プレスのようなエネルギー消費やスペース要件なしに、軽量作業を効率的に処理します。

省スペース効率

平方フィートが貴重な資産であるショップでは、C型フレームが論理的なソリューションです。成形や組み立てに必要な油圧力を供給しながら、最小限の床面積しか必要としません。

トレードオフの理解

たわみの考慮事項

優れた剛性が言及されていますが、C型フレーム設計は閉じたボックスフレームとは物理的に異なります。最大負荷の下では、開放された「C」字型は、完全に密閉された4ポストフレームとは異なり、わずなたわみ（スロートの開き）の影響を受ける可能性があります。

負荷制限

力はシングルアーム構造によって支えられているため、これらのプレスは通常、特定のトン数範囲に最適化されています。絶対的なゼロたわみを必要とする非常に重い、高トン数アプリケーションの主な選択肢ではありません。

目標に合った適切な選択をする

C型油圧プレスを選択することは、生の重負荷トン数よりも効率とアクセスを優先する決定です。

主な焦点が床面積の場合： 限られた平方フィートの施設で生産密度を最大化するためにC型フレームを選択してください。
主な焦点がワークフロー速度の場合： C型フレームのオープンデザインと高速サイクルタイムを活用して、効率的な小規模部品オペレーションを実現してください。

C型プレスは、コンパクトでアクセスしやすい設置面積内で精度と速度を要求する施設にとって、標準であり続けています。

概要表：

特徴	利点
シングルコラムC型フレーム	コンパクトな設置面積、床面積を節約
前面と側面の開放	積み下ろしが容易な、邪魔にならないアクセス
高い剛性と精度	小規模部品作業のための正確で一貫したパフォーマンス
高速サイクルタイム	大量オペレーションの効率向上
低トン数に最適化	軽量アプリケーションに最適
