ゴム加硫プレス機の中核は、巨大な力を生成する油圧ユニットと、正確な熱エネルギーを供給する加熱システムという2つの基本的なシステムを中心に構築されています。これらのシステムは、構造フレームと加熱プラテンを介して連携し、ゴムを加硫するために必要な高圧・高温環境を作り出します。
加硫プレス機は単なる部品の集合体ではなく、制御された圧力と温度を特定の時間にわたって加えるように設計された統合システムです。油圧システム、加熱システム、および制御システムがどのように相互作用するかを理解することが、加硫プロセスを習得するための鍵となります。
中核機能：制御された熱と圧力を加える
加硫とは、柔らかくしなやかな生ゴムを、丈夫で耐久性があり、弾力性のある材料に変換する化学プロセスです。これは、ゴムのポリマー鎖間に架橋を形成することによって達成されます。
この変換を促進するために、プレス機は3つの重要な機能を確実に実行する必要があります。
- 圧力を加える： 生ゴムコンパウンドを金型の形状に押し込み、加熱された表面との完全な接触を確保します。
- 熱を加える： 加硫剤（硫黄など）を活性化するために必要な特定の温度までゴムの温度を上昇させます。
- 条件を維持する： 硬化時間として知られる特定の期間、この正確な圧力と温度を維持します。
プレス機の分解：主要システムコンポーネント
設計は様々ですが、ほとんどすべての工業用ゴム加硫プレス機は、4つの必須コンポーネントシステムで構成されています。
フレーム：構造上のバックボーン
フレームはプレス機の骨格であり、油圧システムによって生成される巨大な力に耐え、変形しないように設計されています。
一般的な設計には、支持に大きな鋼棒を使用するコラム型と、頑丈な鋼板を使用するスラブサイド型またはフレーム型の2種類があります。フレームの剛性は、圧力下でプラテンが平行を保つことを保証するために不可欠であり、これは部品の品質に欠かせません。
油圧ユニット：力の源
油圧ユニットはプレス機の筋肉です。クランプ力を生成し、制御する責任を負う完全なシステムです。
このユニットには、通常、電動モーターによって駆動される油圧ポンプ、力を加える油圧シリンダー（またはラム）、および作動油の流れを指示する一連のバルブとホースが含まれます。このシステムにより、閉じ速度とクランプ力を正確に制御できます。
加熱プラテン：熱エネルギーの供給
プラテンは、ゴム金型に熱を伝達する厚く平らな鋼板です。これらはプレス機の熱システムの中核です。
プラテンは、次の3つの主要な方法のいずれかを使用して加熱されます。
- 電気抵抗ヒーター： カートリッジヒーターは、プラテン内のドリル穴に挿入されます。
- 蒸気： プラテン内のチャネルを通って高圧蒸気が循環します。
- 熱油： 蒸気と同様に、加熱された油がチャネルを通ってポンプで送られます。
プラテンは、ゴム部品が均一に硬化するように、その表面全体にわたって均一な温度を提供する必要があります。
制御システム：操作の頭脳
制御システムは、加硫サイクルを自動的に実行するために油圧システムと加熱システムを調整します。最新のプレス機はPLC（プログラマブルロジックコントローラ）を使用しています。
このシステムは、プレス機の閉鎖、圧力の適用、プラテンによる温度調整、硬化タイマーなど、プロセス全体を管理します。これにより、すべての部品がまったく同じパラメーターで生産され、プロセスの再現性と品質管理が保証されます。
主要な設計選択とそのトレードオフ
プレス機の有効性は、生産性、コスト、精度間のトレードオフを伴う主要な設計選択によって決まります。
加熱方法：電気 vs. 蒸気 vs. 熱油
加熱方法の選択は大きな影響を及ぼします。電気加熱は最も正確な温度制御を提供し、設置が簡単ですが、運用コストが高くなる可能性があります。
施設にすでにボイラーがある場合、蒸気加熱は費用対効果が高いですが、温度制御の精度は劣ります。熱油は優れた温度均一性を提供しますが、より複雑で高価な補助加熱およびポンプシステムを必要とします。
プレス構成：シングルデイライト vs. マルチデイライト
「デイライト」とは、金型が配置される2つのプラテン間の開口部です。シングルデイライトプレス機はこのような開口部が1つしかなく、大型部品やプロトタイプ作成に最適です。
マルチデイライトプレス機は、複数のプラテンが積み重ねられており、複数の開口部を作成します。この構成により、単一サイクルで多くの金型を硬化させることができるため、生産性が劇的に向上し、小型部品の大量生産に最適です。
用途に適した選択
適切なプレス構成の選択は、お客様の生産目標と運用上の制約に完全に依存します。
- 小型部品の大量生産が主な焦点の場合： マルチデイライトプレス機は、サイクルあたりの生産量を最大化するのに最も効率的な選択肢です。
- プロトタイプ作成や非常に大型の部品の製造が主な焦点の場合： シングルデイライトプレス機は、必要なスペースと柔軟性を提供します。
- 高感度材料の正確な品質管理が主な焦点の場合： 電気加熱プレス機は、必要な優れた温度精度を提供します。
- 既存のインフラストラクチャで運用コストを最小限に抑えることが主な焦点の場合： 施設にすでにボイラーシステムがある場合、蒸気加熱プレス機は実用的な選択肢です。
これらの中核コンポーネントが統一されたシステムとしてどのように機能するかを理解することで、お客様の製造ニーズに完璧に合致する機器を選択し、操作することができます。
要約表：
| コンポーネントシステム | 主な機能 | 一般的な種類/特徴 |
|---|---|---|
| フレーム | 構造的サポートを提供し、高い力に耐える | コラム型、スラブサイド型 |
| 油圧ユニット | クランプ力を生成および制御する | 油圧ポンプ、シリンダー、バルブ |
| 加熱プラテン | 金型に熱エネルギーを伝達する | 電気加熱、蒸気加熱、熱油加熱 |
| 制御システム | 加硫サイクルを自動化および調整する | PLCベース、圧力、温度、時間を管理する |
研究室向けに信頼性の高い加硫プレス機が必要ですか？ KINTEKは、自動ラボプレス機、等方圧プレス機、加熱ラボプレス機など、精密な圧力と温度制御を提供し、優れたゴム加硫を実現するように設計されたラボプレス機を専門としています。研究室の効率と製品品質を向上させましょう。今すぐお問い合わせください。お客様の特定のニーズについてご相談いただき、当社のソリューションがお客様の業務にどのように役立つかをご確認ください！

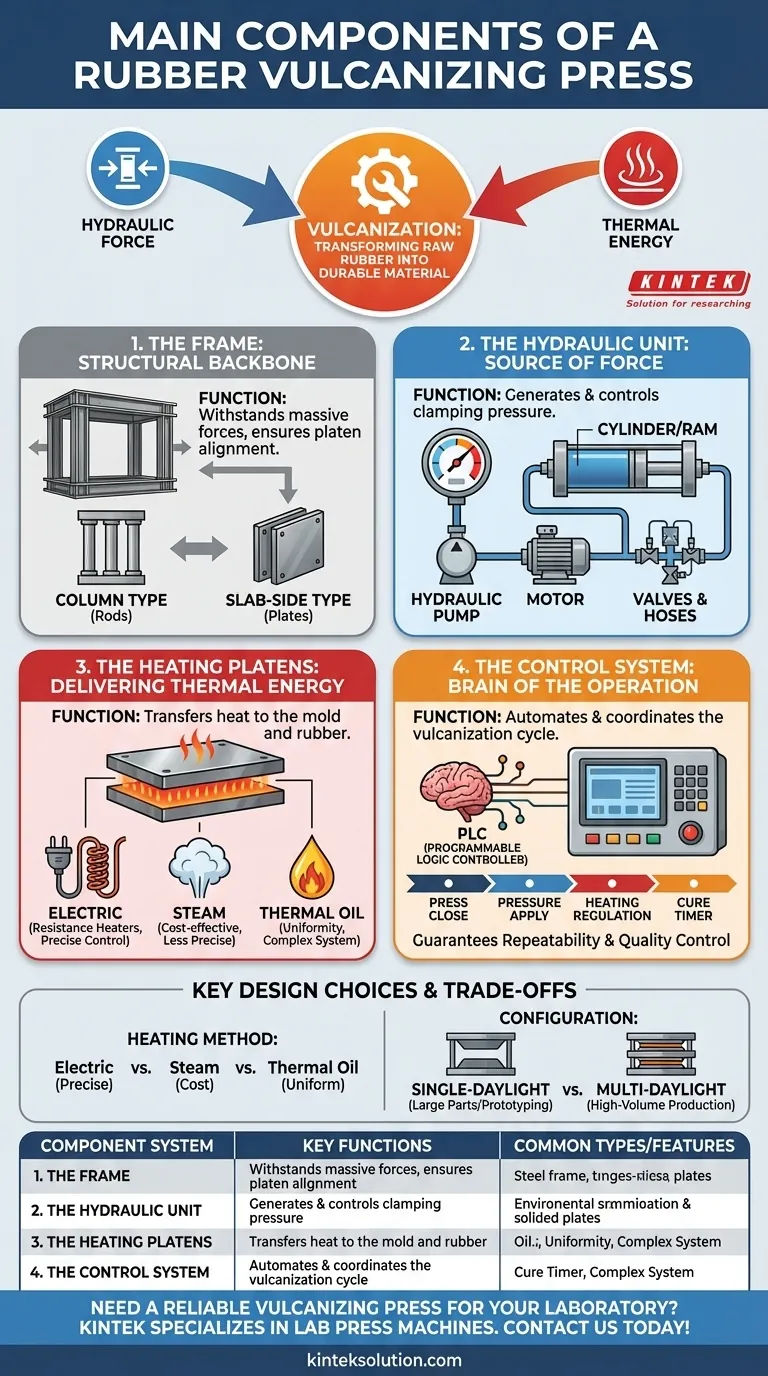

ビジュアルガイド
