油圧プレスは、その中核において、一握りの主要構成部品を用いて機能する。 これらには、作動油を加圧するポンプ、その圧力を機械的な力に変換する少なくとも1つの油圧シリンダーとピストン、作動油の流れを制御する制御バルブ、およびシステムを格納するメインフレームが含まれる。操作全体は、非圧縮性流体（通常は油）に依存して、エネルギーを伝達し、力を倍増させる。
油圧プレスのパワーは、単一の部品から生まれるのではなく、それらが集合的に物理学の基本法則をどのように適用するかから生まれる：パスカルの原理である。閉じ込められた流体を使って小さな面積から大きな面積へと圧力を伝達することにより、このシステムは比較的小さな入力から莫大な出力力を生み出す。

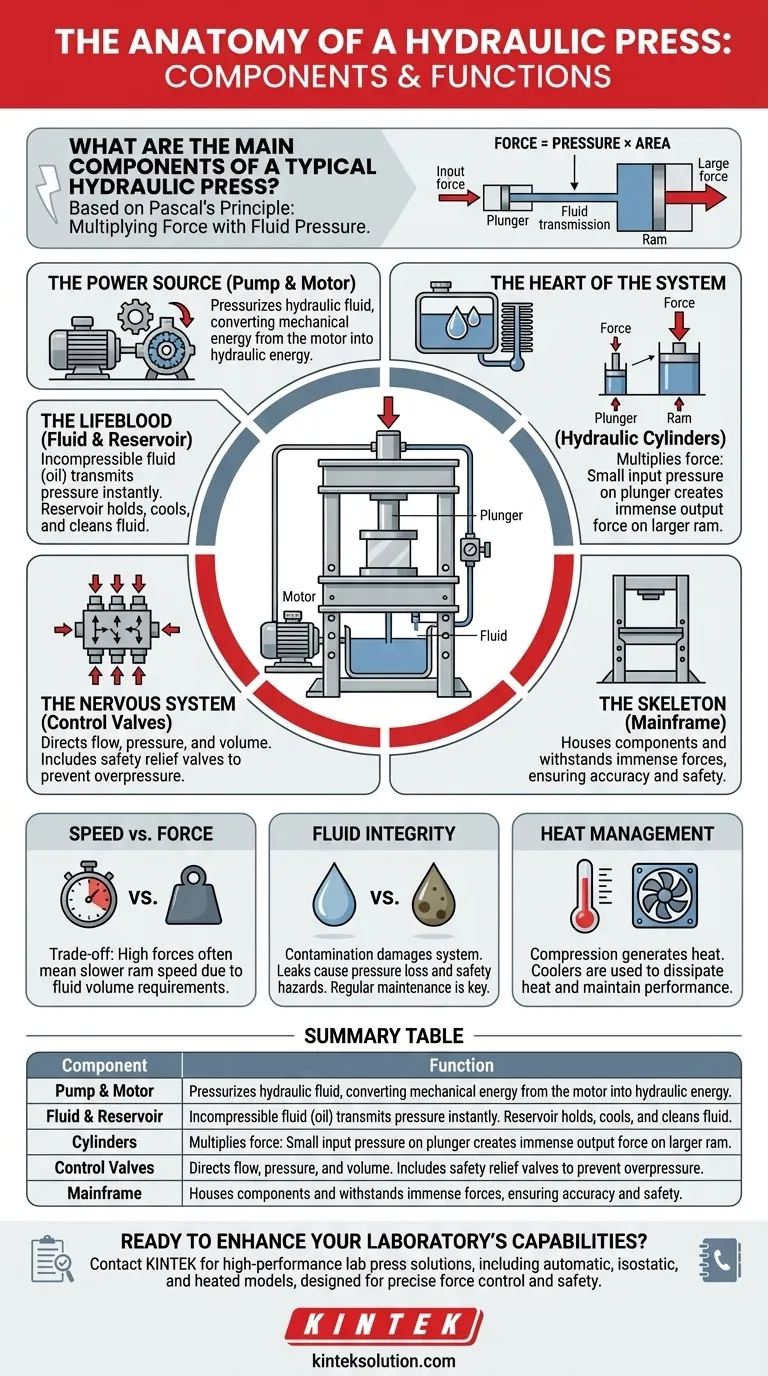

力の解剖学：各部品の機能
油圧プレスを真に理解するためには、油圧プレスを部品の集合体としてではなく、各要素が力の発生と制御において明確な役割を持つ完全なシステムとして捉える必要があります。
動力源：ポンプとモーター
プロセスは パワーユニット 通常、油圧ポンプに接続された電気モーターである。
ポンプの仕事は、リザーバから作動油を汲み上げ、圧力をかけてシステムに送り込むことである。モーターからの機械エネルギーを油圧エネルギーに変換します。
生命線：作動油とリザーバー
その 作動油 (油圧作動油（通常は特殊なオイル）は、圧力を伝達する媒体である。その重要な特性は、実質的に非圧縮性であること、つまり圧力を瞬時に均一に伝えることです。
この リザーバー はこの液体を貯蔵するタンクで、ポンプで再循環させる前に冷却し、閉じ込められた空気や汚染物質を放出します。
システムの心臓部：油圧シリンダー
ここで力の掛け算のマジックが起こる。プレス機には少なくとも1つの 油圧シリンダー しかし、その原理は2気筒システムで最もよく理解できる。
小さなピストン（プランジャー プランジャー )は、ポンプからの加圧流体によって力を加えられる。この圧力は、流体を通して、より大きなピストン（ラム）に伝わります。 ラム ).
ラムはかなり大きな表面積を持つため、同じ圧力がその面積にかかると、式で定義されるように、はるかに大きな出力力になる： 力＝圧力×面積 .
神経系コントロールバルブ
コントロールバルブ はシステムの頭脳であり、作動油の流量、圧力、体積を指示する。
オペレータがラムの動きを開始、停止、方向転換できるようにする。また、重要な点として リリーフバルブ リリーフバルブは、圧力がシステムの設計限界を超えないようにすることで、安全装置として機能する。
スケルトンメインフレーム
メインフレームの メインフレーム は、すべての部品を保持し、プレス機から発生する莫大な力に耐える剛性構造です。その強度と剛性は、精度と安全性の両方にとって非常に重要です。
操作上のトレードオフを理解する
油圧システムは強力ですが、複雑で妥協が必要な部分も少なくありません。これらのトレードオフを理解することが、油圧システムを効果的かつ安全に運用するための鍵となります。
速度対力のジレンマ
ラムの速度とラムが発揮できる力との間には、本質的にトレードオフの関係がある。大きなラムを動かすには、かなりの量の液体が必要です。
非常に大きな力を達成することは、ポンプが大きなピストン面積に必要な圧力を加えるために働くため、ラムがよりゆっくりと動くことを意味します。高速プレスは、サイクルタイムを短縮するために最大トン数を犠牲にすることがあります。
作動油の完全性の重要性
作動油はシステムの生命線であり、その状態は最も重要です。汚れ、水、または金属粒子による汚染は、ポンプ、バルブ、およびシールに深刻な損傷を与え、費用のかかる故障につながります。
同様に、漏れは単なる家計の問題ではなく、圧力と効率の低下を意味し、重大な安全上の危険をもたらす可能性があります。定期的な流体分析とフィルターのメンテナンスは譲れません。
熱管理
作動油を圧縮すると熱が発生します。連続運転中、作動油は非常に高温になり、作動油自体を劣化させ、システムのシールを損傷させる可能性があります。
多くの油圧システムには、この余分な熱を放散して安定した作動温度を維持し、安定した性能と寿命を確保するために、クーラや熱交換器が組み込まれています。
目的に合った正しい選択
これらの構成要素を理解することは、問題の診断、機器の評価、エンジニアリングの理解に役立ちます。目的によって、焦点は変わります。
- 運転精度に主眼を置くのであれば ラムの速度と位置を細かく制御するコントロール・バルブの品質に注意を払う必要があります。
- 安全性と長寿命を第一に考えるのであれば： メインフレームの構造、流体濾過システム、圧力逃し弁の適切な機能に最も注意を払うこと。
- 核心原理を理解することに主眼を置くのであれば： プランジャーとラムのサイズ関係に集中してください。
これらの部品がシステムとしてどのように相互作用しているかを見ることで、単純な在庫を越えて、機械の力の背後にある真の原理を把握することができます。
総括表
| コンポーネント | 機能 |
|---|---|
| ポンプとモーター | 作動油を加圧し、機械エネルギーを油圧エネルギーに変換する。 |
| 作動油とリザーバ | 圧力の伝達と作動油の貯蔵を行い、システムの完全性と冷却を確保します。 |
| 油圧シリンダー | パスカルの原理を利用したプランジャーとラムのピストンによる力の掛け算 |
| コントロールバルブ | 流体の流れを制御し、ラムの動きを制御し、リリーフバルブによって安全性を提供します。 |
| メインフレーム | コンポーネントを収容し、精度と安全性のために力に耐える |
