In718粉末をHip前にステンレス鋼製容器に封入し、真空引きする必要があるのはなぜですか？

IN718粉末をステンレス鋼製容器に封入し、真空引きすることは、熱間等方圧接（HIP）を機能させるための決定的なメカニズムです。容器は、等方性ガス圧を機械的圧縮力に変換する変形可能なバリアとして機能し、高真空は粒子間の空間が空気や湿気から解放され、酸化を防ぐことを保証します。

核心的な洞察：HIPサイクルでは、ガスは空隙を透過するため、ガス圧だけでは多孔質の粉末床を緻密化できません。この圧力を破砕力に変換するには、密閉された柔軟な膜が必要です。同時に、真空環境は内部酸化に対する唯一の防御策であり、そうでなければ超合金の機械的性能が損なわれる可能性があります。

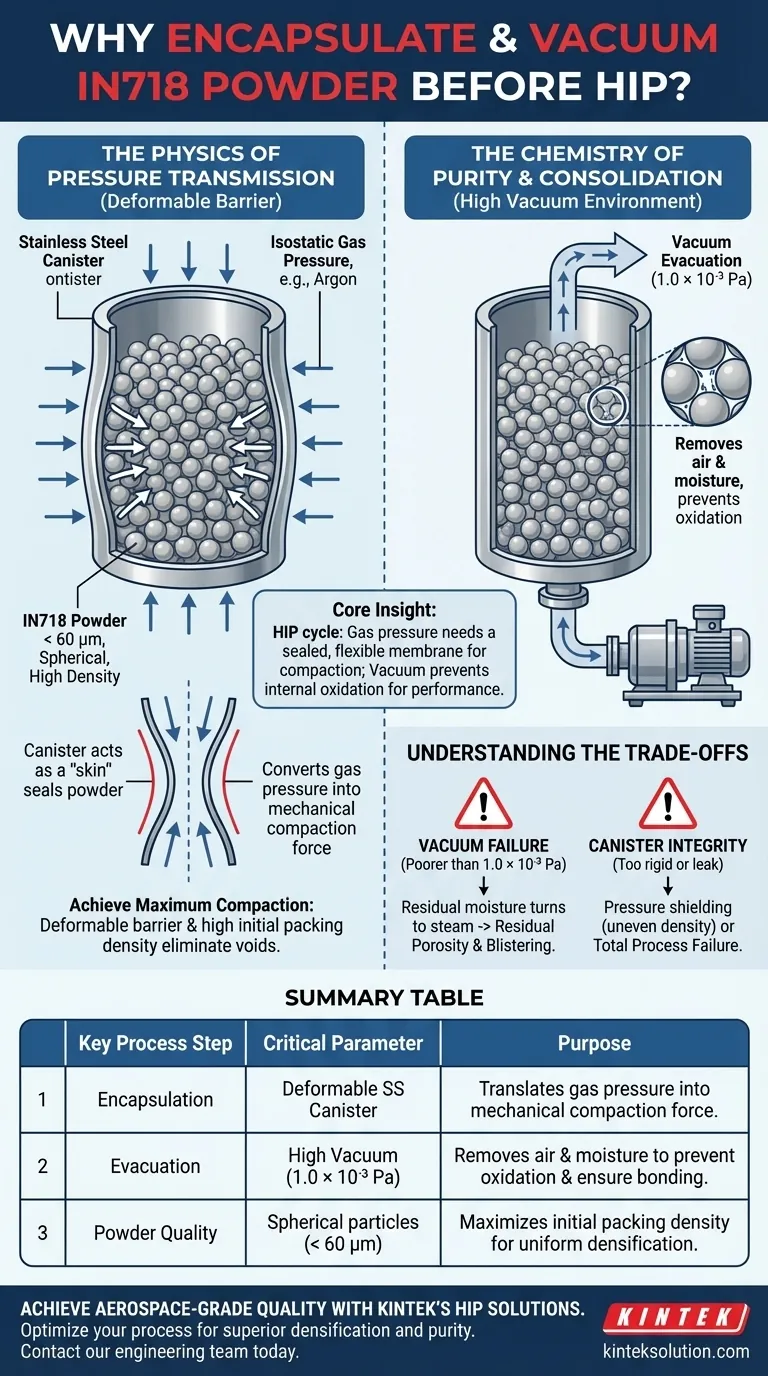

圧力伝達の物理学

HIPで一般的に使用されるアルゴンガスは、あらゆる方向に均等な圧力をかけます。しかし、物理的なバリアがなければ、このガスは粉末粒子の隙間に浸透するだけです。

ステンレス鋼製容器は、粉末を密閉する「スキン」として機能します。容器は、緻密化圧力よりも柔らかいため、たわんで変形し、外部の等方性圧力を粉末床に均一に効果的に伝達します。

完全な密度を達成するには、空隙をなくすために粉末粒子を機械的に押し付ける必要があります。

この圧縮は、粉末の初期充填密度に依存します。球形度の高いIN718粉末（60マイクロメートル未満）を使用すると、高密度の出発点が得られ、容器が最小限の動きで最大限の効率で材料を圧縮できるようになります。

粉末床内に閉じ込められた空気には、酸素と湿気が含まれています。加熱すると、これらの元素は金属と化学的に反応します。

真空引きプロセス、特に1.0 × 10⁻³ Paの高真空に達することで、粒子間の隙間から空気と湿気が完全に除去されます。このステップは、加熱サイクルが始まる前に、容器の内部環境を効果的に滅菌します。

IN718は高性能超合金ですが、高温での酸化に弱いです。

容器内に酸素が残っていると、熱サイクル中に粉末粒子の表面に酸化物が形成されます。これらの酸化物層は、粒子が適切に結合（拡散結合）するのを妨げ、最終的な部品の機械的特性が悪く、構造的に弱くなる原因となります。

真空プロセスは絶対的であり、誤差の余地はありません。真空度が不十分な場合（1.0 × 10⁻³ Paより悪い場合）、湿気が残ります。

この残留湿気は、高温で蒸気になり、圧縮力に抵抗する内部圧力を発生させます。これにより、最終部品に残留気孔や潜在的な膨れが生じます。

容器は、取り扱いや真空引きに耐えられる強度が必要ですが、圧力下で変形するのに十分な柔軟性も必要です。

容器の設計が硬すぎると、HIP圧力の全力を粉末から遮蔽してしまう（圧力遮蔽）可能性があり、容器壁付近の不均一な密度につながります。逆に、容器の漏れは圧力の均等化を引き起こし、プロセスの完全な失敗につながります。

超合金部品の完全性を保証するために、プロセス制御を特定の品質目標に合わせて調整してください。

機械的純度が最優先事項の場合：真空引きサイクルを優先し、システムが1.0 × 10⁻³ Paに達して、酸化物混入の可能性をすべて排除するようにしてください。
完全な緻密化が最優先事項の場合：容器が封入される前に、充填密度を最大化するために、入力粉末が球形で60マイクロメートル未満であることを確認してください。

真空環境と封入の完全性を厳密に制御することで、緩い粉末を完全に緻密な航空宇宙グレードの部品に変えることができます。

主要プロセスステップ	重要パラメータ	目的
封入	変形可能なステンレス鋼製容器	等方性ガス圧を機械的圧縮力に変換する。
真空引き	高真空（1.0 × 10⁻³ Pa）	内部酸化を防ぎ、適切な粒子結合を確保するために、空気と湿気を取り除く。
粉末品質	球形粒子（<60 µm）	効率的で均一な緻密化のために、初期充填密度を最大化する。
