KBrペレットが曇るのは、ほぼ必ず湿気の混入か、物理的なプレスが不十分なことが原因です。これを直ちに解決するには、KBr粉末が十分に乾燥されていること、およびアンビルとダイセットが加熱されて残留湿気を取り除かれていることを確認する必要があります。重要なのは、結露がダイ内部に形成されるのを防ぐために、プレス前にすべてのコンポーネント（粉末とツール）が同じ温度であることを確認することです。
KBrペレットの透明度はスペクトル品質の直接的な指標です。曇りは、サンプルの真の赤外線シグネチャを不明瞭にする光の散乱または水の吸収を示します。
湿気管理のマスター
KBrペレット調製の主な敵は、大気中の水分です。KBrは吸湿性があるため、湿気を積極的に吸収し、不透明なペレットや、3400 cm⁻¹および1640 cm⁻¹領域における著しいバックグラウンド干渉を引き起こします。
適切な粉末保管
KBr粉末は湿気の磁石として扱う必要があります。高品質の粉末は、乾燥状態を維持するために、常に加熱ケースまたはデシケーターに保管してください。周囲の空気にさらされたままの粉末を使用すると、曇った結果が保証されます。
熱平衡
一般的な間違いは、セットアップ中に温度差を導入することです。室温の粉末を熱いアンビルに入れた場合（またはその逆）、結露がすぐに発生します。プレス前に、アンビル、ダイ本体、および粉末が同じ温度に均等化されていることを確認してください。
制御された雰囲気
開放空気中で作業する場合、スピードが重要です。しかし、ラボの湿度が高い場合やサンプルが特に敏感な場合、スピードだけでは不十分です。持続的な湿気の問題に対する最も効果的なトラブルシューティング手順は、大気干渉を完全に排除するためにグローブボックス内で粉砕とプレスを実行することです。
機械的および組成的要因
湿気が除外された場合、ペレットの曇りや「白い斑点」は、材料の比率または圧縮技術における物理的なエラーに起因する可能性が高いです。
粉末量の最適化
KBr粉末が多すぎることは、ペレットの失敗の頻繁な原因です。厚い粉末層は、透明なディスクに融合するために、はるかに大きな力が必要です。粉末量に対して力が不十分な場合、ペレットには白い斑点が含まれるか、不完全なプレスにより不透明なままになります。
サンプルとマトリックスの比率
ノイズの多いスペクトルは、不適切なサンプル濃度と相関することがよくあります。理想的な混合物は、KBrに対するサンプルが0.2%から1%のみ含まれています。この範囲を超えると、過剰な吸収と光の散乱が生じ、スペクトル分解能が損なわれます。
適切な圧力の適用
標準的な圧縮では、通常、直径13 mmのダイには約10トンの荷重が必要です。適切な量の粉末を使用した場合、この力は材料を融合させるのに十分であるはずです。この圧力でペレットが曇ったままである場合は、単に力を増やすのではなく、材料の乾燥度を確認してください。
避けるべき一般的な落とし穴
トラブルシューティングには、ツールの限界を理解することがしばしば必要です。近道に頼ると、誤解を招く結果につながる可能性があります。
真空ダイの誤謬
ダイセットを真空にするのは、閉じ込められた空気を除去するための標準的な手順ですが、乾燥した雰囲気の代わりにはなりません。参考文献によると、真空ダイのみを使用することは、かなりの湿度または吸湿性材料を扱う場合に、グローブボックスでサンプルを調製することよりも効果が低いとされています。
急ぐことの代償
アンビルの加熱ステップを省略することは、時間の誤った節約です。冷たいまたは湿った金属表面は、汚染の主な供給源です。最終的に使用できなくなるペレットをプレスする時間を無駄にするよりも、ダイセットが十分に加熱および乾燥するのを待つ方が良いです。
目標に合わせた正しい選択
クリアなペレットの達成は、環境制御と機械的精度のバランスをとることです。
- 持続的な曇りの除去が主な焦点である場合： 吸湿性KBrをラボの湿度から隔離するために、粉砕とロードを含む準備プロセス全体をグローブボックス内に移動させます。
- 「白い斑点」または不均一なテクスチャの除去が主な焦点である場合： 使用するKBr粉末の総量を減らし、適用される力（10トン）がディスクを完全に融合させるのに十分であることを確認します。
- スペクトルノイズの低減が主な焦点である場合： サンプル濃度が0.2%から1%の間であることを厳密に確認し、散乱効果を防ぎます。
分析自体と同じ厳密さで準備段階を扱ってください。なぜなら、完璧なペレットなしでは完璧なスペクトルは不可能だからです。
概要表：
| 一般的な問題 | 主な原因 | 簡単な解決策 |
|---|---|---|
| 一般的な曇り | 粉末、ツール、または大気からの湿気の混入 | KBr粉末を乾燥させ、アンビル/ダイを同じ温度に加熱する |
| 白い斑点/テクスチャ | 印加圧力に対してKBr粉末が多すぎる | 粉末量を減らす。13mmダイの場合は10トンの力を確保する |
| ノイズの多いスペクトル | 不適切なサンプル濃度（>1%） | サンプルとKBrの比率を0.2%から1%で使用する |
| 持続的な湿気の問題 | ラボの空気にさらされた吸湿性KBr | グローブボックス内で粉砕とプレスを行う |
KINTEKで完璧なKBrペレットと pristine FTIR スペクトルを実現しましょう。
曇ったペレットや一貫性のない結果に苦労していませんか？当社の特殊なラボプレス（自動および加熱モデルを含む）は、完璧なペレット調製に不可欠な正確な圧力と温度制御を提供するように設計されています。KINTEKは、サンプル調製における信頼性と精度を要求するラボにサービスを提供しています。
当社の専門知識で、あなたのプレスに関する課題を解決しましょう。あなたのアプリケーションに最適なプレスを見つけるために、今すぐ当社のチームにお問い合わせください！

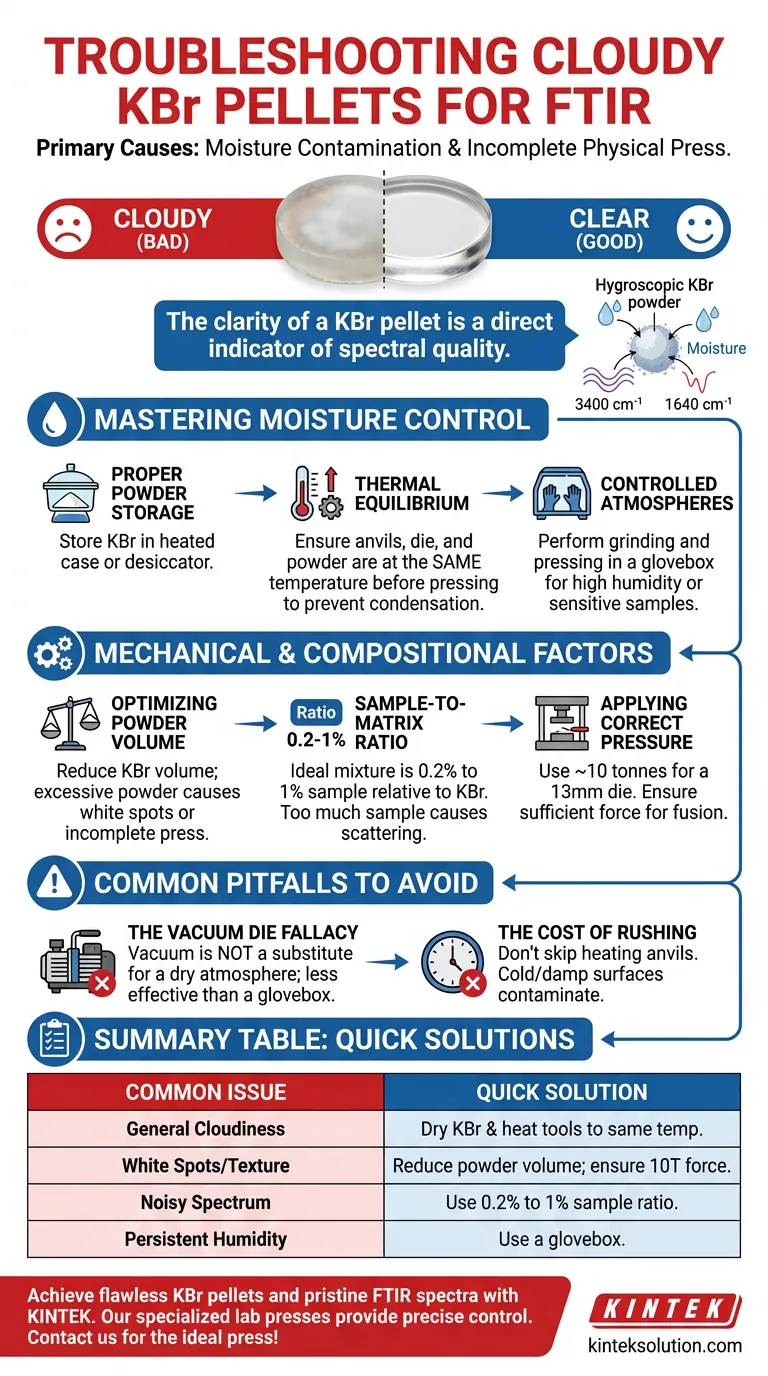

ビジュアルガイド
関連製品
- 研究室の油圧出版物 2T KBR FTIR のための実験室の餌出版物
- FTIR のための型を押す XRF KBR のプラスチック リング実験室の粉の餌
- FTIR のための型を押す XRF KBR の鋼鉄リング実験室の粉の餌
- XRF KBR FTIR の実験室の出版物のための実験室の油圧餌の出版物
- XRFおよびKBRペレット用自動ラボ油圧プレス
