油圧プレスにおけるシリンダーの機能とは？産業用動力の核心を解き明かす

シリンダーは油圧プレス内の主要なアクチュエータとして機能し、加圧された流体のエネルギーを直線的な機械力に変換する「筋肉」の役割を果たします。油圧オイルの影響下で移動するピストンを収容することにより、シリンダーはプレスのラムとダイを駆動し、多大なトン数で素材を成形、圧縮、または切断します。

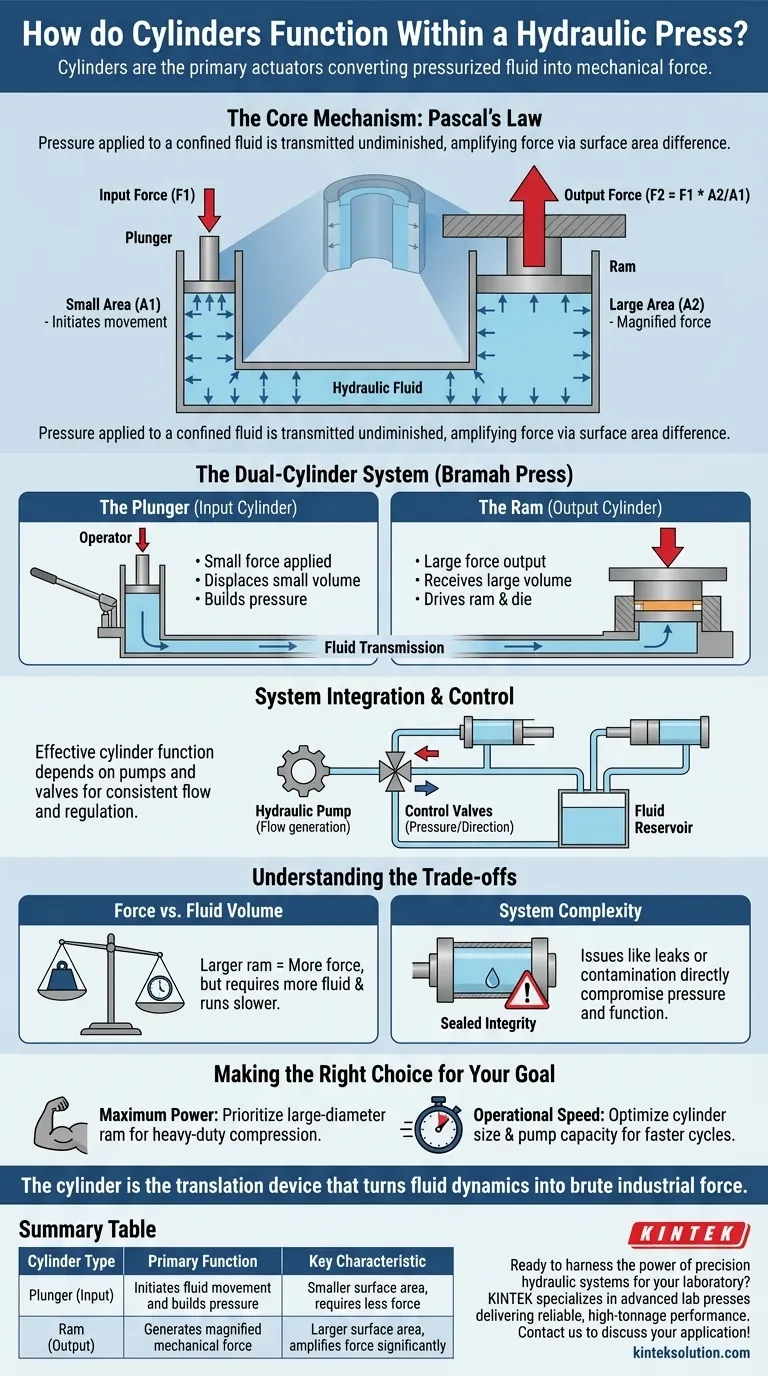

コアメカニズム 油圧シリンダーは、パスカルの法則で定義される力の増幅原理に基づいて動作します。密閉されたシステム内の流体に圧力を加えることで、シリンダーは比較的少ない入力力を、重工業用素材を変形させる能力のある巨大な出力力に変換します。

力の生成のメカニズム

パスカルの法則の適用

シリンダーの基本的な機能は、閉じ込められた流体に加えられた圧力が全方向に減衰せずに伝達されるという物理法則に基づいています。

油圧プレスでは、シリンダーは、この圧力が可動表面（ピストン）に加えられる容器として機能します。

表面積の増幅

生成される力の大きさは、シリンダーのピストンの表面積によって直接決定されます。

システム全体で圧力が一定であるため、直径が大きい（したがって表面積が大きい）シリンダーは、流体圧が同じであっても、小さいシリンダーよりも大幅に大きな力を生成します。

デュアルシリンダーシステム

ほとんどの油圧プレス（ブラマプレスとも呼ばれる）は、その機能を達成するために、2つの異なるタイプのシリンダー間の特定の相互作用を利用しています。

プランジャー（入力シリンダー）

これは2つのシリンダーのうち小さい方です。その主な機能は、流体の移動を開始し、システム圧力を構築することです。

オペレーターがプランジャーに小さな力を加えると、油圧流体がシステムに押し出されます。サイズが小さいため、操作に必要な力は少なくて済みますが、ストロークあたりの流体移動量は少なくなります。

ラム（出力シリンダー）

これは、重い作業を担当する、より大きく、主要なシリンダーです。

プランジャーによって移動された流体が、このより大きなキャビティに入ります。ラムははるかに大きな表面積を持っているため、プランジャーから伝達される圧力は、アンビルまたはダイを作業対象物に押し付ける増幅された機械力をもたらします。

システム統合と制御

流体伝達

シリンダーは孤立して動作するのではなく、油圧流体（通常はオイル）の移送を容易にするパイプで接続されています。

より大きなラムピストンが移動すると、リトラクトフェーズ中に流体をリザーバーまたはより小さなピストンに押し戻し、交換の連続サイクルを作成します。

コンポーネントの依存性

シリンダーは、初期の流れを生成する油圧ポンプや、流体の圧力と方向を制御する制御バルブなどのサポートコンポーネントがあるため、効果的に機能します。

これらの制御コンポーネントがないと、シリンダーは精密な作業に必要な一貫した動的な動きを提供できません。

目標に合わせた適切な選択

力対流体量

より大きなラムシリンダーはより大きな力を生成しますが、ピストンを特定の距離移動させるには、より多くの流体量が必要です。

これは、高トン数を得るためには、システムに大容量のポンプが必要であるか、低トン数機械と比較してプレスの動作速度が遅くなることを意味します。

システムの複雑さ

シリンダーは密閉されたコンポーネントであり、油圧流体の完全性に大きく依存しています。

流体の汚染やシール劣化などの問題は、圧力損失につながる可能性があります。力の生成は圧力維持に完全に依存しているため、漏れがあればプレスの機能能力は直接損なわれます。

目標に合わせた適切な選択

特定の用途向けの油圧プレスシリンダーを評価する際は、設計パラメータがパフォーマンスにどのように影響するかを考慮してください。

主な焦点が最大出力である場合：大口径のラムシリンダーを備えたプレスを優先してください。表面積の増加は、ヘビーデューティ圧縮の力倍増器として機能します。
主な焦点が操作速度である場合：シリンダーサイズが流体移動量に合わせて最適化されているシステムを探すか、ポンプ容量がシリンダーの容積要件を満たしていることを確認してください。

最終的に、シリンダーは流体ダイナミクスを産業製造に必要な蛮力に変換する翻訳デバイスです。

概要表：

シリンダータイプ	主な機能	主な特徴
プランジャー（入力）	流体の移動を開始し、圧力を構築する	表面積が小さい、必要な力が少ない
ラム（出力）	プレス用の増幅された機械力を生成する	表面積が大きい、力を大幅に増幅する
