等方圧プレスは、従来のセラミック成形における密度限界を克服するために使用される重要な技術です。 LLZOのような固体電解質の製造では、このプロセスにより、セラミック粉末に全方向から均一な静水圧が印加されます。これにより、内部の空隙が最小限に抑えられた高密度化された「グリーンボディ」が作成され、機械的に堅牢でイオン伝導性の高いバッテリーコンポーネントの焼結の不可欠な基盤となります。
コアの要点 全固体電池で高いイオン伝導率を実現するには、ほぼ完全な密度の電解質が必要です。等方圧プレスは、標準的な方法で見られる不均一な圧縮の問題を解決し、理論密度の100％に近いセラミック基板の製造を可能にし、それによってデンドライトの成長と機械的故障を防ぎます。
基盤の作成：コールドアイソスタティックプレス（CIP）
均一性のメカニズム

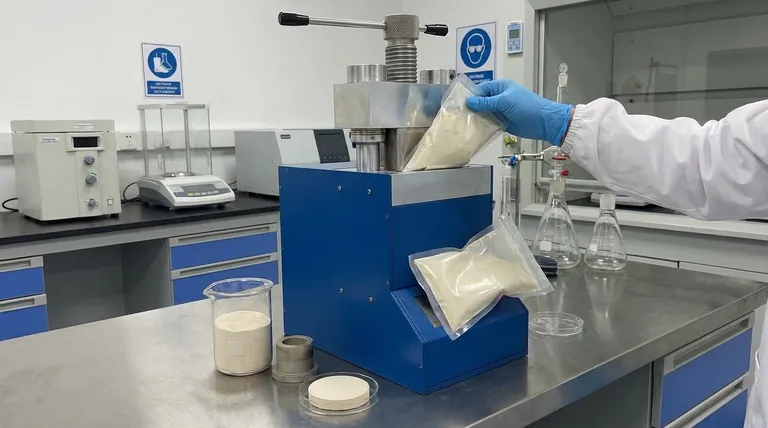

単一方向から粉末を圧縮する一軸プレスとは異なり、コールドアイソスタティックプレス（CIP）では、セラミック粉末（c-LLZOなど）を液体媒体に浸した柔軟な金型に入れます。
静水圧は、しばしば60 MPa程度で、すべての側面から均等に印加されます。この多方向からの力により、コンポーネントの形状に関係なく、粉末粒子が均一に充填されます。
内部欠陥の排除
CIPの主な利点は、密度勾配の排除です。従来のプレスでは、摩擦により一部の領域が他の領域よりも密度が高くなり、応力集中を引き起こします。
CIPは、異常に均一な「グリーンボディ」（未焼成のセラミック形状）を生成します。これにより、内部応力が最小限に抑えられ、後続の焼成プロセス中に亀裂や変形が発生するリスクが大幅に低減されます。
焼結の準備
CIPプロセスの結果は、主要な焼結段階が始まる前に、相対密度が90.5％に達する可能性のあるコンパクトです。
この高い初期密度は不可欠です。高温焼結に必要な構造的完全性を提供し、最終的なセラミックシートに欠陥がないことを保証します。
パフォーマンスの最大化：ホットアイソスタティックプレス（HIP）
熱と圧力の相乗効果
CIPが形状を形成するのに対し、ホットアイソスタティックプレス（HIP）は、材料特性を完成させるための焼結後の処理としてよく使用されます。
このプロセスでは、コンポーネントを不活性ガス環境（通常はアルゴン）に、極めて高い温度（最大2000℃）で配置し、同時に高圧を印加します。
残留微細孔の根絶
通常の焼結後でも、セラミックには小さな内部孔が残っている場合があります。HIPは、熱と均一な圧力の組み合わせ作用を利用して、これらの残留微細孔を崩壊させて除去します。
このステップにより、材料密度は「高い」状態から理論値のほぼ100％まで押し上げられます。
バッテリー特性の向上
気孔率の除去は、LLZO電解質に2つの直接的な利点をもたらします。イオンの流れの障壁を取り除くことでイオン伝導率を最大化し、破壊靱性を向上させます。
完全に高密度で強靭なセラミックは、全固体電池の主な故障モードであるリチウムデンドライトの貫通を防ぐために不可欠です。
トレードオフと区別の理解
CIPとHIPの利用
これらの方法がいつ適用されるかを区別することが重要です。CIPは、初期形状（グリーンボディ）を作成するために、未加工の粉末に使用される成形プロセスです。
HIPは、最終的な気孔率の除去のために、すでに焼結された、または半焼結されたコンポーネントに適用される高密度化プロセスです。
製造と組み立て
等方圧プレスはセラミック基板を製造しますが、標準的なプレスは、バッテリー組み立ての後半でよく使用されます。
組み立ての文脈で述べられているように、柔らかいリチウム金属と硬いLLZO表面との密接な接触を確保するために外部圧力が印加されます。これにより、界面抵抗が低減されますが、これはセラミック自体の等方圧製造とは異なるプロセスです。
プロジェクトへの適用方法
実行可能な全固体電池電解質を製造するには、特定の欠陥低減目標に合致するプレス方法を選択する必要があります。
- 焼成中の亀裂防止が主な焦点である場合：コールドアイソスタティックプレス（CIP）を実装して、均一なグリーンボディ密度を確保し、焼結前の応力勾配を排除します。
- イオン伝導率の最大化が主な焦点である場合：焼結後にホットアイソスタティックプレス（HIP）を利用して、残留微細孔を排除し、理論密度のほぼ100％を達成します。
- 界面抵抗の低減が主な焦点である場合：基板製造と、リチウム-LLZO組み立て段階での圧力の別途必要性を区別するようにしてください。
適切な段階で均一な圧力を体系的に適用することにより、脆いセラミック粉末を、効率的でデンドライト耐性の高い固体電解質に変換します。
概要表：
| プロセス | 段階 | 主な利点 | 典型的な圧力/温度 |
|---|---|---|---|
| コールドアイソスタティックプレス（CIP） | グリーンボディ形成 | 均一な密度、応力勾配の排除 | 約60 MPa、室温 |
| ホットアイソスタティックプレス（HIP） | 焼結後高密度化 | 残留微細孔の排除、約100％の密度達成 | 高圧、最大2000℃ |
高性能固体電解質の製造準備はできましたか？
KINTEKは、高度なセラミック研究および生産用に設計された自動、等方圧、加熱式ラボプレスを含む、精密ラボプレス機を専門としています。当社の等方圧プレスソリューションは、信頼性の高いLLZO固体電解質に必要なほぼ完全な密度を達成し、デンドライトの成長を防ぎ、イオン伝導率を最大化するのに役立つように設計されています。
専門家がお客様の特定のアプリケーションに最適なプレス技術を選択するお手伝いをします。当社の機器が全固体電池開発プロセスをどのように強化できるかについて話し合うために、今すぐお問い合わせください！

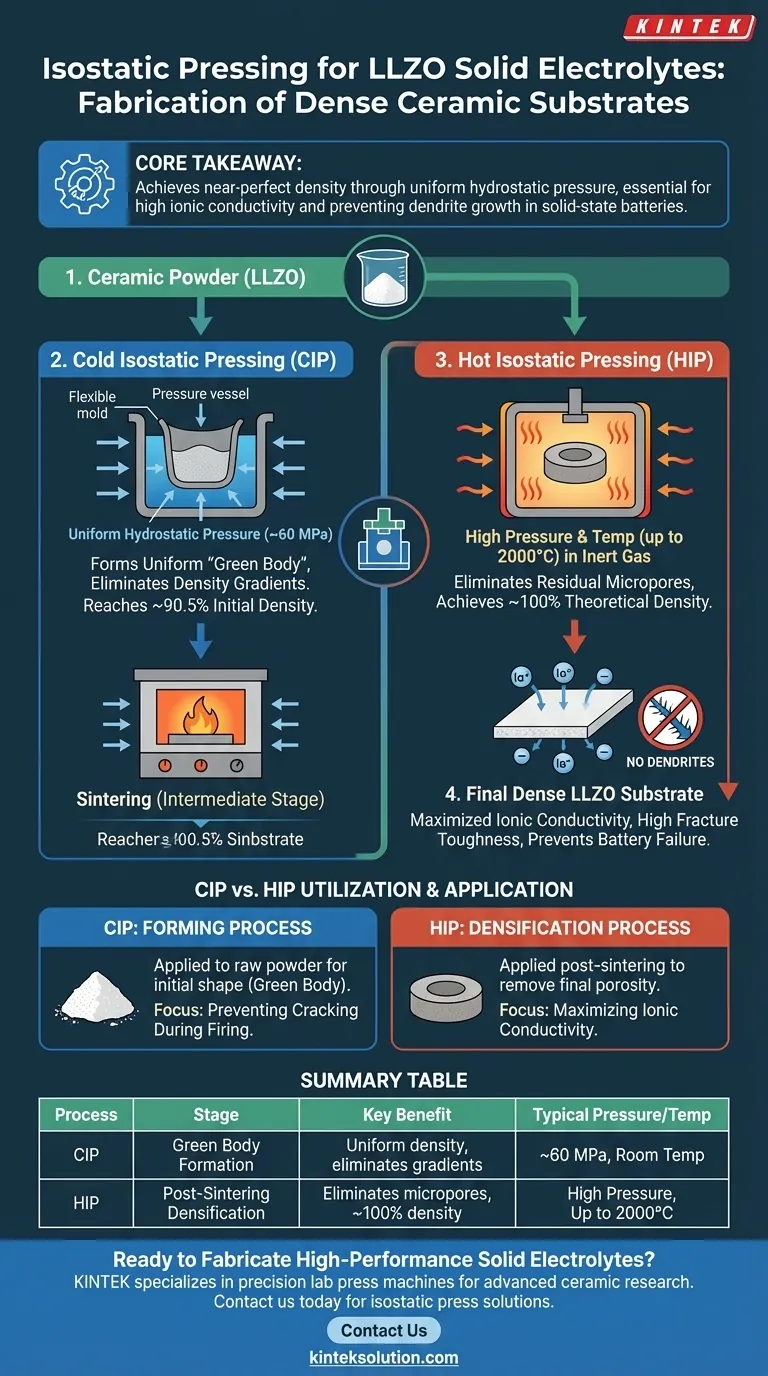

ビジュアルガイド
