電気化学的性能を最大化するために、以前に熱間プレスされたPEOフィルムにCIP（冷間等方圧プレス）処理を施し、残存する微細孔を除去して優れた緻密化を実現します。熱間プレスは熱を利用してポリマーを軟化させ、初期のフィルム構造を作成しますが、一軸圧力に制限されることがよくあります。CIPは、熱処理だけでは解決できない微細な空隙を閉じるために、はるかに高い等方圧力を印加します。
核心的な洞察 熱間プレスは熱流によってフィルムを成形しますが、圧力の限界から微細な欠陥が残ることがよくあります。CIPは二次的な緻密化ステップとして機能し、極度の静水圧を利用して、リチウムデンドライトの形成を防ぎ、イオン伝導率を最大化するために不可欠な、空隙のない均一な界面を作成します。
熱間プレスのみの限界
一軸圧 vs 等方圧
熱間プレスは、2つの反対方向から圧力を印加します（一軸）。フィルムを平坦化し、ポリマーの流れを誘発するのに効果的ですが、この方向性により、微細構造内に「影になった」領域や不均一な密度分布が残る可能性があります。
微細孔の残存
PEOポリマーが熱によって軟化しても、標準的な熱間プレスで達成できる圧力は、最も小さな内部空隙を潰すには不十分であることがよくあります。これらの残存する微細孔は、イオンが移動できない「デッドゾーン」を作成し、電解質の全体的な抵抗を増加させます。
冷間等方圧プレス（CIP）のメカニズム
高圧緻密化
CIPは、標準的な熱間プレスよりもはるかに高い圧力（しばしば500 MPaまで）にフィルムをさらします。この圧力は液体媒体を介して伝達されるため、上から下だけでなく、あらゆる方向から均等（等方的に）に印加されます。
「最後のマイル」の欠陥の除去
この巨大で均一な圧力により、材料はさらに圧縮されます。残存する微細孔を潰し、固体電解質を隣接する層や粒子と密接に接触させます。
バッテリー性能への影響
イオン伝導率の向上
空隙を除去することで、CIPはリチウムイオンの連続的な経路を確保します。より緻密なフィルムは、電解質効率の主要な指標であるバルク抵抗の低下と高いイオン伝導率に直接つながります。
リチウムデンドライトの抑制
内部の空隙は、リチウムデンドライト（短絡を引き起こす金属のスパイク）の核生成サイトまたはチャネルとして機能する可能性があります。高度に緻密化された空隙のないCIP処理フィルムは、優れた機械的強度とデンドライトの成長を抑制する物理的なバリアを提供し、バッテリーの安全性を大幅に向上させます。
界面接触の改善
CIPは、多層統合に特に効果的です。PEO電解質がカソードとアノードと完全に物理的に接触することを保証し、固体電池の性能のボトルネックとなることが多い界面抵抗を低減します。
トレードオフの理解
プロセスの複雑さ vs パフォーマンス
CIPは優れた材料をもたらしますが、製造ラインに別のバッチ処理ステップが追加されます。これにより、生産時間が長くなり、初期のフィルム形成機械とは異なる特殊な高圧装置が必要になります。
寸法変化
CIPは大幅な緻密化を促進するため、フィルムは収縮します。この寸法変化は一般的に予測可能ですが、最終製品が目標の厚さ仕様を満たすように、初期の熱間プレス段階で正確な計算が必要です。
目標に合わせた適切な選択
熱間プレスはフィルム形成には十分ですが、高性能アプリケーションではCIPが決定的なステップとなります。
- 主な焦点が基本的な材料特性評価にある場合：PEOポリマー自体の化学的安定性をテストするには、熱間プレスのみで十分な場合があります。
- 主な焦点がサイクル寿命と安全性の最大化にある場合：空隙を除去するためにCIPを使用する必要があります。これはデンドライトの浸透を阻止するために不可欠です。
- 主な焦点がセルインピーダンスの低減にある場合：CIPを使用して界面接触を最大化し、可能な限り高いイオン伝導率を確保してください。
最終的に、CIPは構造的に十分なフィルムを、固体電池の厳しい要求を満たすことができる電気化学的に優れたコンポーネントに変換します。
概要表：
| プロセスステップ | 主な機能 | 主な制限 |
|---|---|---|
| 熱間プレス | 熱と一軸圧力による初期フィルム形成。 | 残存する微細孔を残す。圧力は方向性がある。 |
| 冷間等方圧プレス（CIP） | 高圧、等方圧（最大500 MPa）による最終的な緻密化。 | バッチ処理ステップを追加する。フィルムの収縮を引き起こす。 |
| 組み合わせ効果 | 高性能固体電池に理想的な、緻密で空隙のないフィルムを作成する。 | プロセスの複雑さとコストを増加させる。 |
固体電池研究のための優れた緻密化を実現する準備はできていますか？
PEOベースの電解質の性能は、熱間プレスだけでは解決できない微細な欠陥を除去することにかかっています。KINTEKは、まさにこのような重要な研究開発に特化した等方圧プレスを含む、精密なラボプレス機を専門としています。当社の機器は、研究者の皆様がイオン伝導率を最大化し、デンドライトの成長を抑制する、空隙のない高伝導率フィルムを作成するのに役立ちます。
より安全で効率的なバッテリー構築をお手伝いします。
当社の専門家にお問い合わせください、当社の等方圧プレスがラボの能力をどのように向上させ、開発サイクルを加速できるかについてご相談ください。

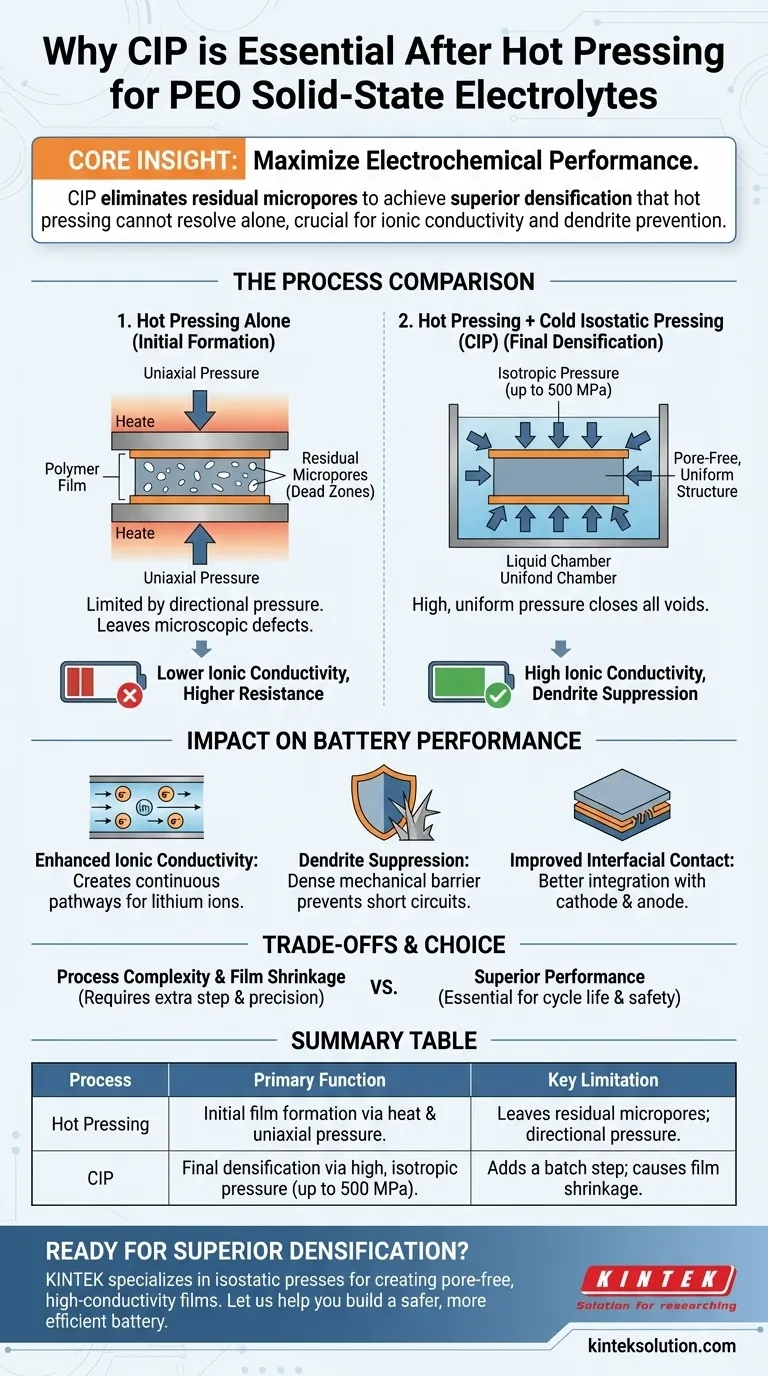

ビジュアルガイド
