コールド等方圧プレス（CIP）が優先されるのは、複雑な形状、極端な長径比、または優れた内部構造完全性を必要とする部品を製造する場合です。ユニ軸ダイプレスは単純で大量生産される形状に適していますが、用途が均一な材料密度と内部応力勾配の除去を要求する場合はCIPが必要です。
決定的な要因は圧力印加のメカニズムです。ダイプレスの単軸力とは異なり、CIPはあらゆる方向から均一な静水圧を印加します。これにより、焼結中の予測可能な収縮や、硬質ダイでは単純に排出できない形状の製造を可能にする、反りの原因となる密度勾配が排除されます。
形状の制限の克服
複雑で入り組んだ形状
ユニ軸プレスは、直線的な排出経路を必要とする硬質金型によって制限されます。CIPは柔軟なエラストマー金型（通常はゴムまたはウレタン）を使用するため、アンダーカット、複雑な曲線、硬質ダイから取り出すことが不可能であった不規則な形状の部品の製造が可能です。
高い長径比
ユニ軸プレスでは、粉末とダイ壁との間の摩擦により、部品が長くなるにつれて密度が大幅に低下します。CIPは、圧力が半径方向かつ均一に印加されるため、この制限を完全に排除します。これにより、全長にわたって一貫した密度を持つ、細長いロッドやチューブを作成できます。
極端な部品のスケーリング
CIPはサイズに関して独自の汎用性を持っています。標準的なユニ軸プレスのトン数、ストローク、またはデイライト能力を超える巨大なビレットまたはプリフォームを製造するのに優先される方法です。逆に、非常に小型で高精度の部品を固めるのにも効果的です。
材料の均一性の達成
均一なグリーン密度
CIPの「等方性」は、金型を流体媒体（水または油）に浸漬して、あらゆる側面から均等に力を印加することを含みます。これにより、部品全体にわたって均一なグリーン密度が得られ、ダイプレス部品の中央によく見られる低密度の「中立ゾーン」が排除されます。
歪みと亀裂の最小化
密度が均一であるため、部品は焼結（焼成）プロセス中にあらゆる方向に均等に収縮します。この予測可能性は、高性能セラミックスや金属にとって非常に重要です。なぜなら、不均一な粒子充填に起因する反り、歪み、亀裂を大幅に最小限に抑えるからです。
優れたグリーン強度
CIPによって形成されたコンパクタは、焼結前に大幅に高い構造的完全性を示します。参考文献によると、グリーン強度はダイコンパクションされた部品の最大10倍になる可能性があり、焼成前の繊細なプリフォームの取り扱いや機械加工が容易になります。
加工効率と品質
バインダーの除去
CIPは、多くの場合、かなりのバインダーを必要とせずに粉末を固めることができます。これにより、製造業者はワックスバインダーと関連する脱ロウ工程を排除でき、熱処理サイクルを合理化し、潜在的な汚染源を減らすことができます。
構造欠陥の低減
均一な圧力印加により、内部応力集中が低減されます。ユニ軸プレスに固有の圧力勾配を排除することにより、CIPは内部の空隙や構造欠陥が少なく、安全性が重要な用途に不可欠な高完全性のビレットを製造します。
トレードオフの理解
サイクルタイムと自動化
CIPは優れた品質を提供しますが、一般的にはバッチプロセスであり、ユニ軸ダイプレスの高速自動サイクルよりも遅い場合があります。
表面仕上げと公差
金型が柔軟であるため、CIP部品の外表面はダイプレス部品よりも精度が低いことがよくあります。後処理加工は、ダイプレスが固定された横方向寸法を作成するのに対し、外径の最終的な正味形状公差を達成するために頻繁に必要とされます。
目標に合わせた適切な選択
CIPが特定の用途に適したソリューションであるかどうかを判断するには、主な制約を考慮してください。
- 幾何学的複雑さが主な焦点である場合：アンダーカット、長いアスペクト比、または硬質ダイから排出できない形状の部品にはCIPを選択してください。
- 材料完全性が主な焦点である場合：均一な密度を確保し、焼結段階での亀裂や反りを防ぐためにCIPを選択してください。
- プロセス純度が主な焦点である場合：ワックスバインダーとその後の脱ロウ工程を最小限に抑えるか排除する必要がある場合はCIPを選択してください。
コールド等方圧プレス（CIP）の均一な圧力を活用することで、単純なダイプレスの速度と引き換えに、予測可能で高品質な結果で、より大きく、より強く、より複雑なコンポーネントを製造する能力を得られます。
概要表：
| シナリオ | 推奨方法 | 主な理由 |
|---|---|---|
| 複雑な形状（アンダーカット、曲線） | CIP | 柔軟な金型により、複雑な形状の排出が可能 |
| 高い長径比 | CIP | 均一な半径方向圧力が密度勾配を排除 |
| 極端なサイズスケーリング（非常に大きい/小さい部品） | CIP | プレス荷重やデイライトに制限されない |
| 単純で大量生産される形状 | ユニ軸ダイプレス | より速いサイクルタイムと自動化 |
| 均一なグリーン密度に対する重要な必要性 | CIP | 等方圧により均一性が確保され、焼結欠陥が最小限に抑えられる |
複雑で高完全性のコンポーネントを製造する必要がありますか？
プロジェクトに複雑な形状、長いアスペクト比が含まれる場合、または優れた材料均一性が必要な場合は、KINTEKのコールド等方圧プレス（CIP）ソリューションが答えです。等方圧プレスや全自動ラボプレスを含む当社のラボプレスは、均一な密度を達成し、予測可能で高品質な結果を得るために内部応力勾配を排除するように設計されています。
KINTEKがお客様の研究開発と生産を強化します：
- 反り・亀裂の排除：焼結中の均一な収縮を実現します。
- 不可能なものをプレス：硬質ダイでは対応できないアンダーカットや極端なスケールの部品を作成します。
- プロセスの合理化：バインダーと関連する脱ロウ工程を削減または排除します。
当社のCIP技術がお客様の特定のラボニーズをどのように満たすことができるかについて、今すぐ専門家にご相談ください。

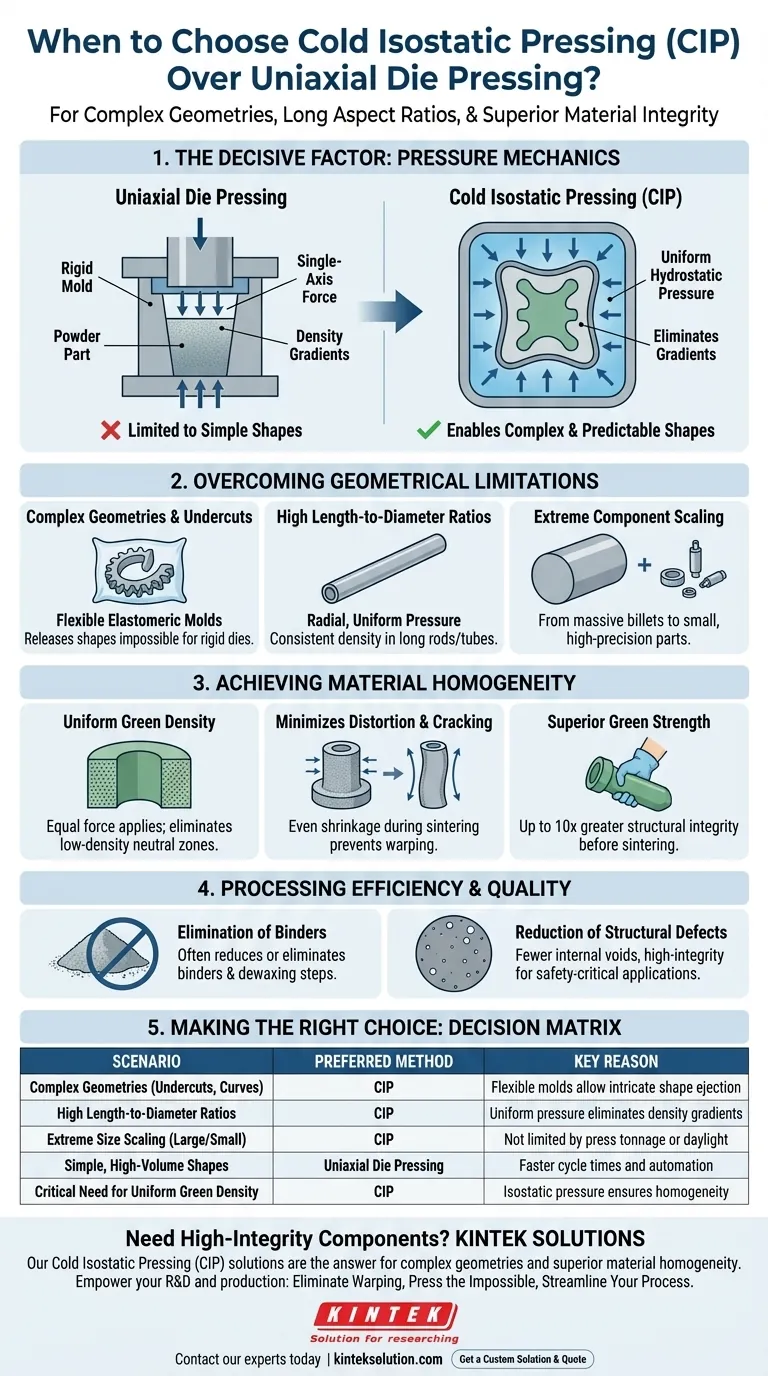

ビジュアルガイド
