H型油圧プレスの特徴とは？ラボのパワー、精度、汎用性

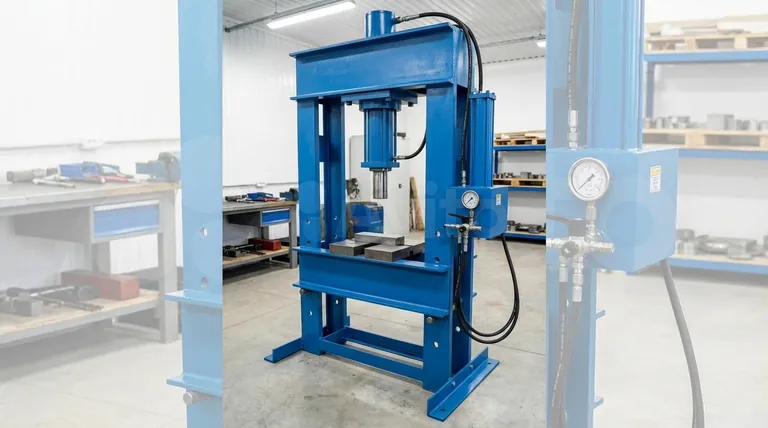

H型油圧プレスは、2本のコラムで構成された垂直鋼鉄フレームを特徴とする堅牢な機械で、「H」の文字に似ており、プレスシリンダー、ポンプ、調節可能なボルスターを収容しています。これらのプレスは、小型のポータブルベンチトップユニットから巨大な産業用フロアモデルまで多岐にわたり、すべて油圧作動油を使用して、材料の成形、組み立て、またはテストに大きな圧縮力を発生させます。

独特の「H」字型は優れた構造的剛性を提供し、プレスが精密な操作に必要なアライメントを維持しながら、高トン数アプリケーションを処理できるように、修理工場、組立ライン、および研究所での使用に適しています。

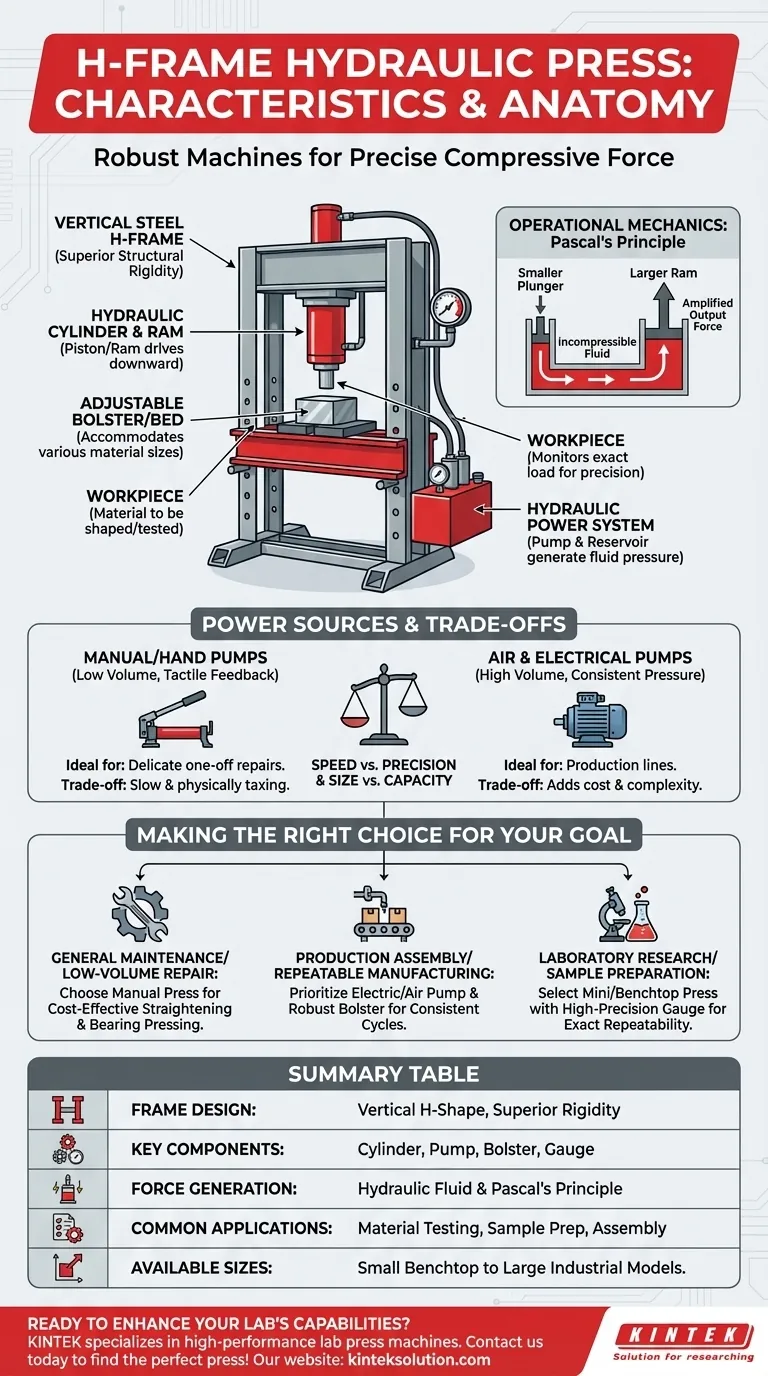

構造的解剖学

このプレスの決定的な特徴はそのフレームですが、その機能はいくつかの重要なコンポーネントの統合に依存しています。

「H」フレームとボルスター

メインフレームは機械の骨格であり、上下のクロスメンバーで接続された2つの垂直な支柱で構成されています。この設計により、ワークピース用の安定した開いたスパンが作成されます。

コラムの間にはボルスター、またはベッドがあります。これは調節可能なプラットフォームで、さまざまなサイズの材料に対応するために上下に移動でき、操作中にダイまたはワークピースをしっかりと保持します。

油圧パワーシステム

機械の中心には、油圧シリンダー（ピストンまたはラムを含む）、作動油タンク、およびポンプがあります。ポンプは作動油を加圧し、それがシリンダーに送り込まれます。

この圧力はピストンに作用し、大きな力で下降させます。プレスの総力能力は、このシリンダーのサイズと容量によって直接決定されます。

制御機器

このパワーを管理するために、プレスは制御バルブとゲージのシステムを使用します。バルブは作動油の流れと方向を規制し、オペレーターにピストンの動きを正確に制御させます。

圧力計は、特に研究所や精密な設定では重要なコンポーネントです。オペレーターが加えられている正確な負荷を監視し、繰り返し精度を確保し、ワークピースの損傷を防ぐことができます。

操作メカニズム

H型フレームがどのように力を発生させるかを理解することは、ニーズに合った適切なモデルを選択するのに役立ちます。

油圧による力発生

このメカニズムはパスカルの原理に依存しています。システムは、より小さなプランジャーシリンダーからより大きなラムシリンダーに作動油を強制します。

液体は圧縮できないため、圧力は均等に伝達されます。より大きなピストンが移動すると、入力力が倍増し、比較的簡単なモーターまたはハンドポンプでも、アンビルに数トンの機械的圧力を発生させることができます。

電源のバリエーション

H型プレスは、必要な量と一貫性に応じて、電源の供給方法が多様です。

手動/ハンドポンプ：少量タスクに使用されます。シンプルですが、物理的な労力が必要です。
空気圧および電動ポンプ：一貫した大量の操作に使用されます。これらはオペレーターの疲労を軽減し、安定した圧力の流れを提供します。

トレードオフの理解

H型プレスは汎用性がありますが、選択する構成には特定の妥協が伴います。

速度対精度

手動ハンドポンプは、触覚的なフィードバックと高い精度を可能にし、デリケートな単発修理に最適です。ただし、遅く、肉体的に負担がかかります。

逆に、電動または空気圧ポンプは、生産ラインに速度と一貫性を提供しますが、システムにコストと複雑さを追加します。

サイズ対容量

力容量はシリンダーサイズに関連しています。高トン数を得るには、より大きなシリンダーと、応力に耐えるためのより重いフレームが必要です。

「ミニプレス」（約4キログラム）は研究所で利用可能ですが、高力を必要とする産業用途では、かなりの床面積とより重い物理的なフットプリントが必要になります。

目標に合わせた適切な選択

適切なH型プレスは、運用環境と使用頻度に完全に依存します。

主な焦点が一般的なメンテナンスまたは少量修理の場合：手動操作のH型プレスを探してください。これは、速度が重要ではない曲がった部品の矯正やベアリングの圧入に最も費用対効果の高いソリューションを提供します。
主な焦点が生産組立または繰り返し製造の場合：一貫したサイクルタイムを確保し、オペレーターの疲労を軽減するために、電動または空気圧ポンプと堅牢なボルスターシステムを備えたプレスを優先してください。
主な焦点が研究所の研究またはサンプル準備の場合：ペレットプレスまたは材料試験の正確な繰り返し精度を確保するために、高精度圧力計を備えた「ミニ」またはベンチトップH型プレスを選択してください。

H型プレスは、単純な油圧原理を、ほぼすべての圧縮タスクに適した、堅牢で信頼性の高いプラットフォームにスケールアップするため、基本的なツールです。

概要表：

特徴	説明
フレーム設計	優れた剛性とアライメントのための2つのコラム（H字型）を備えた垂直鋼鉄フレーム。
主要コンポーネント	油圧シリンダー、ポンプ、調節可能なボルスター、および制御機器（例：圧力計）。
力発生	作動油とパスカルの原理を利用して高圧縮力を発生させます。
一般的な用途	材料試験、サンプル準備（ペレットプレス）、組立、および修理タスク。
利用可能なサイズ	小型ベンチトップ「ミニプレス」から大型産業用フロアモデルまで。
