KBrプレスの主要部品とは？完璧なペレット調製に不可欠な部品

その核心 KBrプレスは、試料に制御された強い力を加えるように設計されたシステムである。主な構成部品は ダイセット で、KBr粉末を保持し成形する。 油圧プレス 必要な力を発生させる油圧プレスである。 ベースプレート .

KBrプレスは単一の装置ではなく、2つの異なるツールの組み合わせである。力を生み出す油圧プレスと、この力を利用して分光分析用の透明なサンプルペレットを形成する専用のダイセットである。

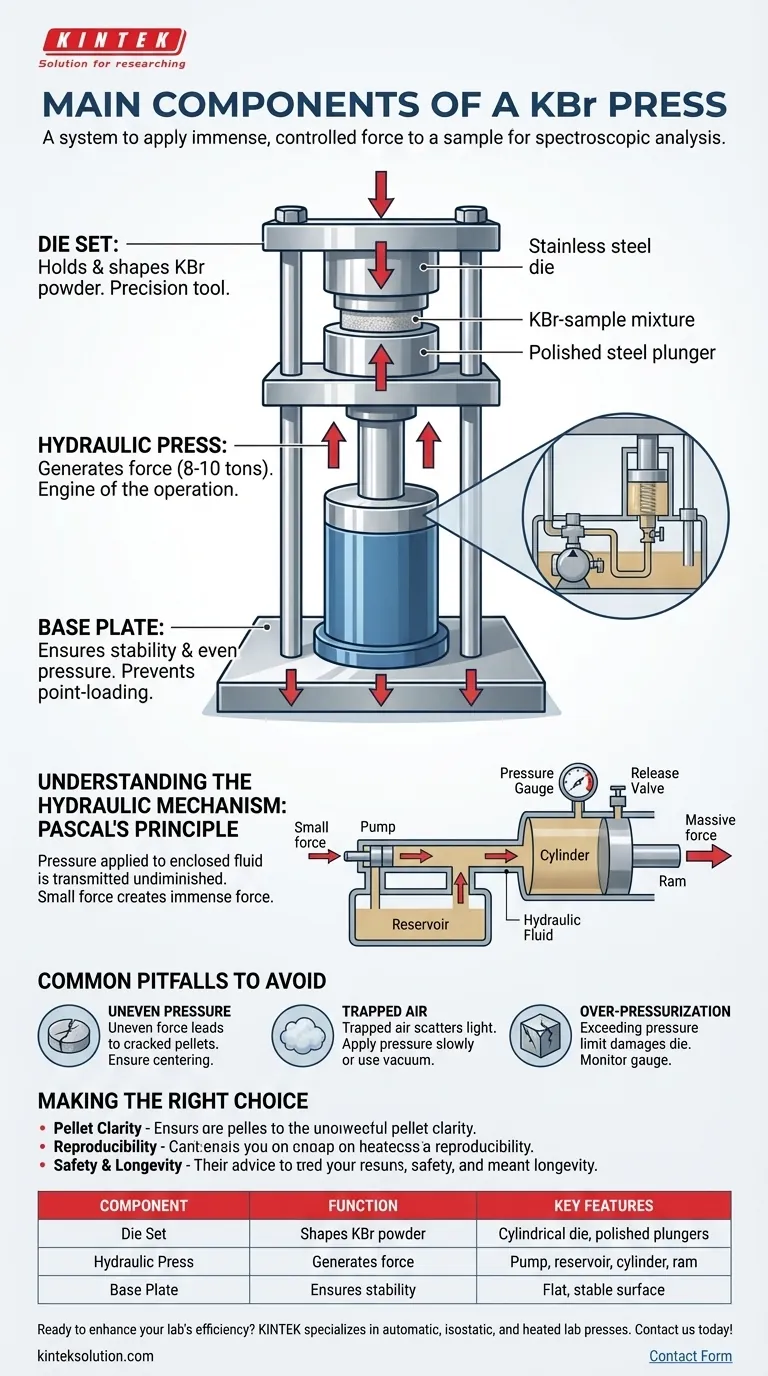

コアコンポーネント：機能分解

KBrプレスを効果的に操作するには、システムの各部分の機能を理解する必要があります。各コンポーネントは、微粉末をガラスのような固形ディスクにするために協調して働きます。

ダイセット：ペレットが形成される場所

ダイセットは、試料を直接入れる精密工具です。ダイセットは、重い壁の円筒形の本体で構成され、しばしば次のように呼ばれます。 ダイ と呼ばれる円筒形の本体と、研磨された2つの鋼鉄製 プランジャー .

KBrと試料の混合物は中空のダイに装填される。プランジャーは両端から挿入され、粉末を挟み込む。このアセンブリ全体が油圧プレスに入れられる。

油圧プレス：力の源

油圧プレスは、KBr結晶を融解させるのに必要な8～10トンの力を発生させる、作業のエンジンです。内部の主な構成部品は、ポンプ、液体リザーバー、大型ピストン付きシリンダー、または ラム .

ユーザーがポンプを操作すると、作動液がシリンダーに押し込まれる。この圧力がラムに作用し、ラムが大きな力で伸び、プレス内に置かれたダイセットを圧縮します。

ベースプレート安定性と均一な圧力を確保

ベースプレートはシンプルですが、非常に重要な部品です。プレス内でダイセットが載る平らで安定した面を提供します。

その主な機能は、油圧ラムからの力がダイの面に完全に均等に分散されるようにすることです。これがないと、ダイにポイントローディングが発生し、ペレットにひびが入ったり、高価なダイセットが破損したりする危険性があります。

油圧機構を理解する

小さなハンドポンプが何トンもの力を発生できるのは、魔法ではなく、基本的な物理学の直接的な応用です。 パスカルの原理 .

油圧の力倍増の原理

パスカルの原理は、密閉された流体に加えられた圧力は、流体のあらゆる部分と容器の壁に減衰することなく伝達されるというものである。

油圧プレスでは、（ポンプ内の）小さなピストンに小さな力が加わり、作動液に高圧が発生する。この同じ圧力が次にはるかに大きなピストン（ラム）に作用し、その結果、出力力が大幅に増加する。

ポンプと作動油タンク

システムは ポンプ 作動油（通常は特殊なオイル）を リザーバ .ポンプがストロークするたびに、この非圧縮性の作動油を少量ずつメインシリンダーに送り込み、システムの内圧を徐々に高めていきます。

シリンダーとラムアセンブリ

シリンダ 油圧シリンダー には、ラムとして知られる大径ピストンが収められています。ポンプからの高圧流体がシリンダー内に充満すると、ラムの大きな表面積に押し付けられます。

ここで力の掛け算が起こり、ラムがシリンダーから押し出され、制御された絶大な力でKBrダイセットを圧縮します。

制御バルブと圧力計

現代のプレスには、2つの重要な制御装置があります。A 圧力計 を使用すると、加えられている力の正確な量をモニターすることができ、一貫性を確保し、損傷を防ぐことができます。

A リリースバルブ は、システム内の圧力を安全に逃がすために使用されます。このバルブを開くと、作動油がリザーバに逆流し、ラムが後退します。

避けるべき一般的な落とし穴

構成部品を理解することは、ペレット調製における一般的な問題のトラブルシューティングに役立ちます。最終的なペレットの品質は、プレス工程をいかにうまくコントロールしたかに直接反映されます。

不均一な圧力と割れたペレット

ダイセットがベースプレート上で完全にセンタリングされていなかったり、プランジャーがきれいでなかったりすると、力が不均一にかかります。このような応力集中は、ペレットにひびが入ったり、割れたりする最も一般的な原因です。

閉じ込められた空気と白濁したペレット

KBr粉末を最初に圧縮すると、結晶の間に空気が閉じ込められます。この閉じ込められた空気が光を散乱させるため、不透明または白濁したペレットとなり、分光分析には使えません。この空気を排出するには、ゆっくりと圧力を加え、時には真空ダイを使用する必要があります。

過加圧のリスク

圧力は高ければ高いほど良いというものではありません。推奨圧力（通常8～10トン）を超えてもペレットは改善されず、ダイセットのプランジャーの精巧に研磨された面を損傷する危険性が著しく高まります。圧力計は常に監視してください。

目的に合った正しい選択

KBrプレスをマスターすることは、特定の結果を得るために変数をコントロールすることです。目標によって、どのコンポーネントとパラメーターに焦点を当てるべきかが決まります。

• ペレットの透明度を第一に考えるなら ダイセットの清潔さ、KBrパウダーの細かさ、閉じ込められた空気を逃がすためにゆっくりと圧力をかけることに最も注意を払います。
• 再現性を重視する場合 圧力ゲージを目安に、どの試料を調製する際にも、まったく同じ最終圧力を、まったく同じ時間かけます。
• 安全性と装置の寿命を第一に考える場合： ダイセットのメーカーが定める圧力限度を決して超えないようにし、制御バルブを使って常にゆっくりと圧力を解放してください。

これらのコンポーネントがシステムとしてどのように機能するかを理解することで、装置を単に使用することから、信頼性の高い高品質の結果を得るために専門的に制御することへと移行することができます。

総括表
