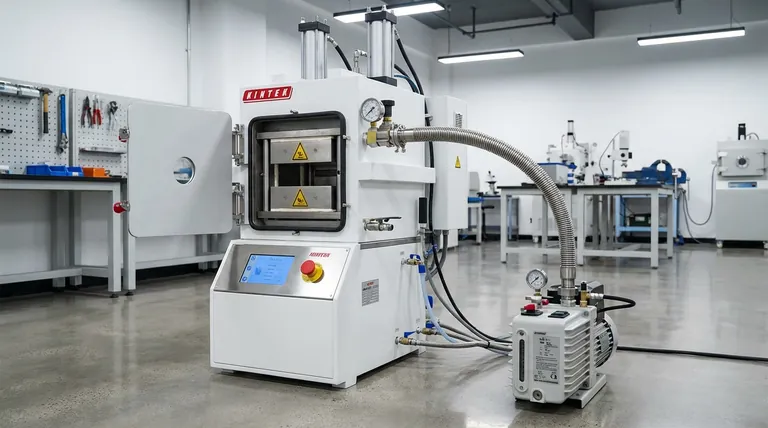

真空ホットプレス炉の主要コンポーネントは何ですか？精密な材料加工を実現

その核となる真空ホットプレス炉は、6つの主要システムから構築された統合された機械です。これらには、プロセスを格納する炉本体、高温を達成するための加熱システム、力を加えるための加圧システム、純粋な雰囲気を作り出すための真空システム、保護のための水冷システム、そしてプロセス全体を統括する制御システムが含まれます。これらコンポーネントが連携することで、焼結や拡散接合のような高度な材料加工が可能になります。

真空ホットプレスは単なる高温炉ではありません。それは洗練された材料加工ツールです。個々のコンポーネントを理解することで、熱、力、雰囲気をいかに精密に操作して、優れた密度、純度、性能を持つ材料を生成するかが明らかになります。

コアシステム：プロセスを格納する

真空ホットプレス炉は、極めて制御された環境を作り出すことで機能します。この環境の完全性は、炉本体とその関連システムから始まります。

炉本体とドア

炉本体は、二重壁の、典型的にはステンレス鋼製の容器で、主要な構造チャンバーとして機能します。これは、真空時の巨大な外部大気圧と、操作中に加えられる内部力の両方に耐えるように設計されています。

炉のドアはチャンバーへのアクセスを提供し、高品質の真空を達成および維持するために不可欠なOリングなどの堅牢なシールを備えています。

加熱システム

このシステムは、材料加工に必要な極端な温度を生成する役割を担っています。加熱エレメントと断熱材で構成されています。

加熱エレメントは、通常、グラファイトまたはモリブデンやタングステンなどの耐熱金属で作られ、最大必要温度とプロセス雰囲気との化学的適合性に基づいて選択されます。

断熱材は、多くの場合グラファイトフェルトまたはセラミックファイバーボードで、加熱ゾーンを囲み、熱損失を最小限に抑え、温度均一性を向上させ、炉本体を保護します。

アクティブシステム：材料を操作する

ホットプレスの「魔法」は、真空、圧力、熱の精密な適用によって起こります。これら3つのシステムは連携して、粉末状または固体の材料を変形させます。

真空システム：純粋な環境を作り出す

真空システムは、処理前および処理中にチャンバーから空気やその他の汚染物質を除去するために不可欠です。これにより、高温での酸化や不要な化学反応が防止されます。

典型的なシステムには、大量の空気を除去するためのメカニカル「粗引き」ポンプと、より低い圧力を達成するための高真空ポンプ（拡散ポンプまたはターボ分子ポンプなど）が含まれます。ゲージとバルブは、真空レベルの精密な監視と制御を可能にします。

加圧システム：機械的な力を加える

このシステムは、プレスフレームとラムを介して、材料に制御された一軸（一方向）の力を加えます。これらのラムは、多くの場合高密度グラファイト製で、炉チャンバー内に伸びてダイ内の材料を圧縮します。

加えられた圧力は材料を物理的に圧縮し、多孔性を閉じ、微視的レベルでの緻密化と結合を促進します。

ガスシステム：雰囲気を変更する

真空が主要ですが、一部のプロセスでは特定の雰囲気が必要になります。ガスまたは「空気充填」システムは、アルゴンや窒素などの制御された正圧不活性ガスの導入を可能にします。

これは、冷却サイクルを加速したり、完全な真空が望ましくないプロセスを実行したりするためによく使用されます。

不可欠なサポートと制御

これらのバックグラウンドシステムは、炉が安全に、確実に、そして正確に動作することを保証します。

水冷システム

炉内の高温は、チャンバー、シール、電源接続を急速に破壊する可能性があります。水冷システムは、炉本体、ドア、および電源導入部の通路を介して水を継続的に循環させます。

このシステムはオプションではありません。それは、廃熱を積極的に除去し、炉全体の構造的完全性を維持する上で不可欠な安全性および運用上のコンポーネントです。

制御システム：操作の頭脳

制御システムは、通常PLC（プログラマブルロジックコントローラ）によって管理され、炉の中枢神経システムです。他のすべてのコンポーネントを cohesive な全体に統合します。

オペレータは、このシステムを使用して、温度ランプ、圧力印加、真空レベルなどの重要なプロセスパラメータをプログラム、監視、および記録します。最新のシステムには、品質管理とプロセスの再現性のための洗練されたデータロギングが含まれています。

トレードオフを理解する

真空ホットプレスの性能は、その異なるシステムの間のバランスです。あるパラメータを最適化すると、別のパラメータに影響を与えることがよくあります。

温度 vs. 真空の完全性

最高の温度を達成することは、最も深い真空を達成することと相反することがあります。極端な熱では、炉内の材料が「アウトガス」し、閉じ込められた揮発性物質を放出し、真空ポンプが継続的に除去しなければなりません。

圧力均一性 vs. シンプルさ

一軸プレスは機械的に単純ですが、部品内にわずかな密度変動が生じることがあります。より複雑で高価な熱間等方圧プレス（HIP）はガスで圧力を均一に加えますが、標準的なホットプレスは多くの用途に堅牢で費用対効果の高いソリューションを提供します。

加熱エレメント vs. 材料適合性

グラファイト加熱エレメントは費用対効果の高い主力ですが、特定の敏感な金属を浸炭する可能性があります。耐熱金属ヒーターはこの問題を回避しますが、真空中で最適に動作し、より脆く、高価になる可能性があります。

目標に合った適切な選択をする

理想的な炉の構成は、主に加工の目的によって異なります。

材料の最大密度と純度が主な焦点の場合：高性能真空システム（ターボ分子または拡散ポンプ）と精密に制御された加圧システムを備えた炉を優先してください。
新しい高温材料の加工が主な焦点の場合：主要な考慮事項は、最大温度定格、加熱エレメント材料、および水冷システムの容量です。
工業生産と再現性が主な焦点の場合：包括的なデータロギングとレシピ管理機能を備えた洗練された信頼性の高い制御システムに投資してください。

炉を相互接続されたシステムとして捉えることで、単に装置を操作するだけでなく、それによって生み出される材料の結果を真に習得することができます。

要約表：

コンポーネント	機能	主要な特徴
炉本体	主要構造チャンバー	二重壁ステンレス鋼、真空と圧力に耐える
加熱システム	高温を生成する	グラファイトまたは金属エレメント、均一性のための断熱
加圧システム	一軸の力を加える	プレスフレーム、緻密化のためのラム
真空システム	純粋な雰囲気を作り出す	酸化を防ぐためのポンプ、ゲージ、バルブ
水冷システム	廃熱を除去する	チャンバー、シール、電源接続を保護
制御システム	操作を統括する	プログラミング、監視、データロギング用のPLC
