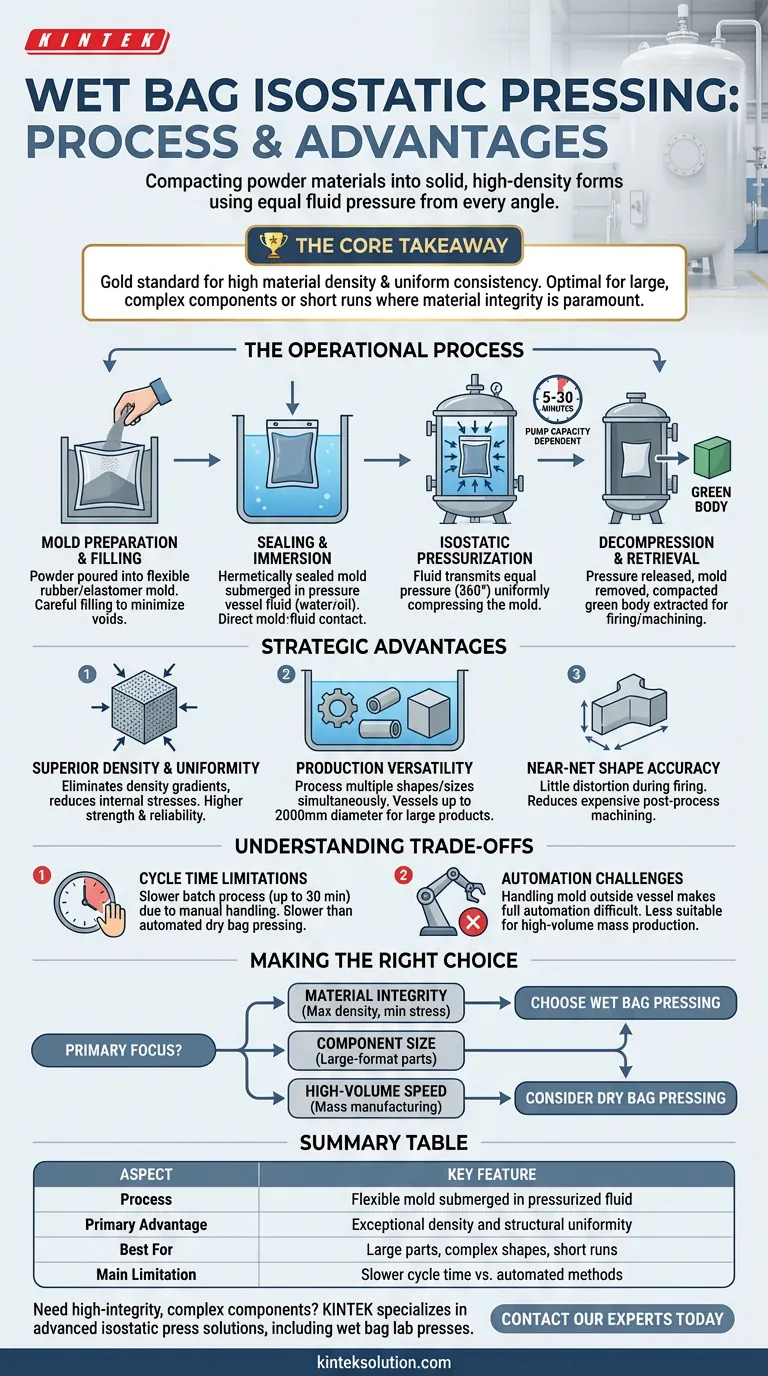

ウェットバッグ等方圧粉成形プロセスのプロセスと利点は何ですか？優れた密度と均一性を実現

ウェットバッグ等方圧粉成形は製造プロセスであり、密閉された柔軟な金型を直接加圧流体に浸漬することにより、粉末材料を固体の高密度形態に圧縮するために使用されます。一方向から力を加えるユニ軸プレスとは異なり、この技術は流体力学を利用してあらゆる角度から均等な圧力を加え、優れた構造的均一性を持つ部品を製造します。

主なポイント 自動大量生産方法よりも遅いですが、ウェットバッグ等方圧粉成形は、高い材料密度と均一な一貫性を達成するためのゴールドスタンダードです。大型で複雑な部品や、材料の完全性が最優先される短期間の生産を行う場合に最適な選択肢です。

操作プロセス

ステップ1：金型の準備と充填

プロセスは、最終部品の形状を定義する、通常はゴムまたはエラストマー製の柔軟な金型から始まります。このバッグに粉末材料が投入されます。欠陥のない結果を保証するために、初期の空隙を最小限に抑えるように注意深く粉末を充填する必要があります。

ステップ2：密閉と浸漬

充填後、流体の侵入を防ぐために金型は気密に密閉されます。この密閉された「バッグ」は、圧力容器内に配置され、水や油などの液体媒体に完全に浸漬されます。「ウェットバッグ」方式の決定的な特徴は、金型と流体の直接接触です。

ステップ3：等方圧粉成形

容器に圧力がかかり、流体を通じて力が伝達されます。流体はあらゆる方向に均等に圧力を伝達するため、柔軟な金型は粉末の周りに均一に圧縮されます。これは通常、部品のサイズとポンプ容量に応じて、5〜30分かかります。

ステップ4：減圧と取り出し

保持時間が完了した後、圧力が解放されます。金型は流体から取り出され、圧縮された部品（「グリーンボディ」として知られる固体質量）が取り出されます。その後、部品は焼成または最終加工の準備が整います。

この方法の戦略的利点

優れた密度と均一性

主な工学的利点は、密度勾配の排除です。圧力は360度から印加されるため、材料は均一に圧縮され、内部応力と空隙が減少します。これにより、硬質金型でプレスされた部品と比較して、最終製品の強度と信頼性が向上します。

生産の多様性

ウェットバッグプロセスは非常に適応性があります。圧力容器は基本的に大きなタンクであるため、1回のバッチで複数の形状とサイズを同時に処理できます。これは、最大2000mmの部品を収容できる容器径を備えた、非常に大きな製品のプレスに実用的な唯一の方法です。

ニアネットシェイプ精度

均一な圧縮により、「グリーンボディ」は焼成時にほとんど歪みを示しません。これにより、寸法精度が高くなり、高価で時間のかかる後処理加工の必要性が大幅に減少します。

トレードオフの理解

サイクルタイムの制限

ウェットバッグプレスの最大の制約は速度です。バッグのロード、シーリング、浸漬、アンロードの手作業により、比較的遅いバッチプロセスになります。サイクルは最大30分かかる場合がありますが、ドライバッグプレスなどの代替方法は、迅速な自動サイクル向けに設計されています。

自動化の課題

膜が迅速な再充填のために容器に固定されているドライバッグプレスとは異なり、ウェットバッグプレスは容器外で金型を扱います。これにより、完全な自動化が困難になります。一般的に、速度が主要な指標となる単純な部品の大量生産にはあまり適していません。

目標に合った適切な選択

ウェットバッグ等方圧粉成形を使用するかどうかの決定は、材料品質の必要性と必要な生産スループットのバランスをとることに依存します。

主な焦点が材料の完全性にある場合：最大の密度と最小限の内部応力を必要とする重要な部品には、ウェットバッグプレスを選択してください。
主な焦点が部品のサイズにある場合：標準的な自動プレスに物理的に収まらない大型部品には、この方法を使用してください。
主な焦点が高容量の速度にある場合：ウェットバッグのサイクルタイムは大量生産には遅すぎる可能性が高いため、代わりにドライバッグプレスを検討してください。

ウェットバッグプレスは、遅いサイクルのコストが完璧な材料性能の必要性によって上回る、高価値で複雑なアプリケーションにおいて、依然として優れたソリューションです。

概要表：

側面	主な特徴
プロセス	加圧流体に浸漬された柔軟な金型
主な利点	優れた密度と構造的均一性
最適な用途	大型部品、複雑な形状、短期間の生産
主な制限	自動化された方法と比較してサイクルタイムが遅い
