加熱プレスはコールドプレスを大幅に上回り、$Li_7P_2S_8I_{0.5}Cl_{0.5}$電解質においてイオン伝導度を2倍以上に向上させます。350 MPaのコールドプレスでは3.08 mS/cmの伝導度を達成できますが、熱（180℃）と圧力を同時に印加することで、材料の微細構造を根本的に変化させ、この数値を6.67 mS/cmに引き上げます。
コアテイクアウェイ：加熱プレスの優れた性能は、相乗的な高密度化に由来します。熱は電解質粒子の塑性変形を誘発し、機械的圧力だけでは閉じられない微細な空隙を埋めて除去することを可能にします。これにより、粒界抵抗を最小限に抑えた理論密度に近い密度が得られます。
伝導度のギャップ：コールド vs. 加熱
加熱プレスを使用する最も明確な利点は、イオン伝導度の定量的な飛躍です。この指標は、電解質がバッテリー内でどれだけうまく機能するかを示す主要な指標です。
コールドプレスの限界
コールドプレスは、粉末を圧縮するために機械的な力のみに依存します。$Li_7P_2S_8I_{0.5}Cl_{0.5}$の場合、圧力を10 MPaから350 MPaに上げると性能は大幅に向上しますが、「天井」に達します。
熱なしで350 MPaの場合、達成可能な最大イオン伝導度は3.08 mS/cmでプラトーになります。
加熱プレスの利点
350 MPaの圧力とともに180℃の温度を導入することで、コールドプレスでは到達できない性能を引き出すことができます。
加熱プロセスにより、より密接な固体間界面が形成され、イオン伝導度が6.67 mS/cmに上昇します。これは、最適化されたコールドプレスサンプルと比較して100%以上の改善です。
高密度化のメカニズム
加熱プレスがより良い結果をもたらす理由を理解するには、圧縮中の材料が微視的なレベルでどのように振る舞うかを見る必要があります。
塑性変形と軟化
コールドプレスは粒子を圧縮しますが、粒子は比較的剛性のままです。加熱プレスは、電解質粒子の軟化と塑性変形を促進します。
粒子が柔軟になるため、圧力下で変形して「流れる」ことができます。これにより、コールドプレスされたペレットでは空隙のまま残るであろう間隙を材料が埋めることができます。
気孔の除去
熱と圧力の組み合わせは、粒子間のクリープと拡散を促進します。
この作用により、残留気孔が効果的に除去されます。対照的に、コールドプレスされた圧縮物は、通常、内部の亀裂や気孔を保持しており、これらはイオン輸送の障壁として機能します。
構造的および界面的完全性
高密度化は、体積あたりの質量だけでなく、イオン輸送経路の連続性に関するものです。
粒界抵抗の低減
固体電解質における伝導度の主な障壁は、多くの場合、粒子間の境界（粒界）で見られる抵抗です。
加熱プレスは焼結を促進し、粒子を融合させて連続的なリチウムイオン輸送チャネルを形成します。これにより、粒界抵抗が劇的に減少し、これは伝導度が3.08から6.67 mS/cmに跳ね上がる重要な要因となります。
機械的安定性
伝導度を超えて、加熱プレスは物理的により強力なペレットを生成します。
粒子の融合は、機械的完全性と安定性の向上につながります。これは、バッテリーのサイクリングの物理的応力に、亀裂や剥離なしに耐える電解質の能力にとって重要です。
トレードオフの理解
加熱プレスは性能面で優れていますが、管理が必要なプロセスの複雑さを伴います。
機器および制御要件
加熱プレスには、高水圧とともに正確な温度制御（例：180℃）を維持できる特殊な機器が必要です。
パラメータ感度
プロセスは特定のパラメータに敏感です。 $Li_7P_2S_8I_{0.5}Cl_{0.5}$の特定の利点を達成するには、正しいウィンドウ（例：180℃および350 MPa）をターゲットにする必要があります。大幅に逸脱すると、必要な塑性変形を達成できなかったり、温度が高すぎると材料が劣化したりする可能性があります。
目標に合わせた適切な選択
コールドプレスと加熱プレスのどちらを選択するかは、開発段階の特定の要件によって異なります。
- 主な焦点が最高のパフォーマンスにある場合：高性能セルに必要な6.67 mS/cmの伝導度を達成するには、加熱プレス（180℃、350 MPa）を使用する必要があります。
- 主な焦点が初期スクリーニングにある場合：コールドプレス（350 MPa）は、材料相を確認するのに十分であり、3.08 mS/cmのベースライン伝導度が得られますが、材料の潜在能力を完全に反映するものではありません。
最終的に、加熱プレスは単なるオプションの強化ではなく、硫化物系固体電解質の固有の特性を引き出すために必要な重要な加工ステップです。
概要表：
| パラメータ | コールドプレス（350 MPa） | 加熱プレス（180℃、350 MPa） |
|---|---|---|
| イオン伝導度 | 3.08 mS/cm | 6.67 mS/cm |
| 主なメカニズム | 機械的圧縮 | 塑性変形と焼結 |
| 主な利点 | 初期スクリーニングの簡便性 | パフォーマンスと構造的完全性を最大化 |
優れた固体電解質パフォーマンスの達成に向けて？ KINTEKは、高密度Li7P2S8I0.5Cl0.5ペレットに必要な正確な温度と圧力制御を提供するように設計された、自動および加熱ラボプレスを含むラボプレス機を専門としています。当社の機器は、気孔率を排除し、次世代バッテリー開発のためにイオン伝導度を2倍にするのに役立ちます。当社の加熱プレスソリューションがお客様の研究をどのように加速できるかについて、今すぐお問い合わせください！

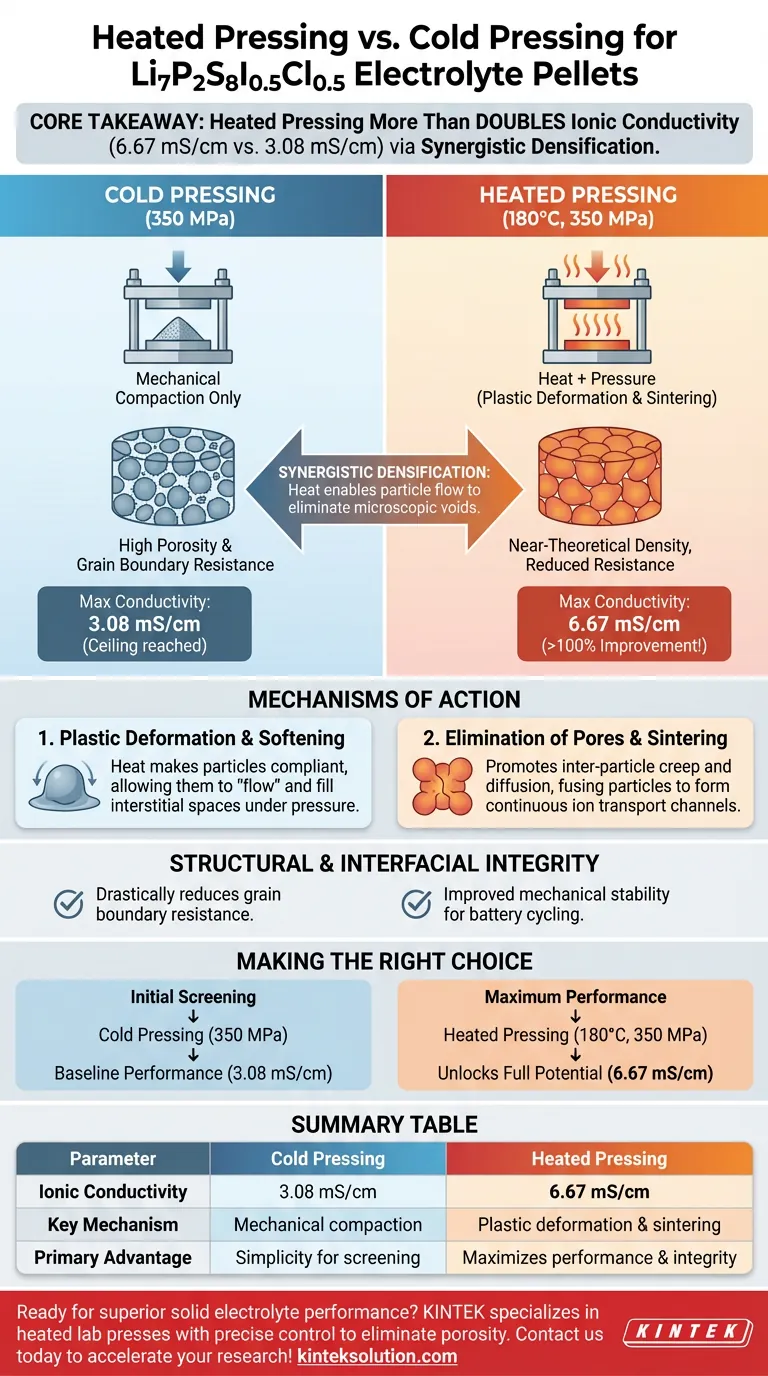

ビジュアルガイド
関連製品
- 研究室のための熱された版が付いている自動高温によって熱くする油圧出版物機械
- 24T 30T 60T は実験室のための熱い版が付いている油圧実験室の出版物機械を熱しました
- 研究室のための熱い版が付いている自動熱くする油圧出版物機械
- 円柱実験室の使用のための電気暖房の出版物型
- 統合された熱い版が付いている手動熱くする油圧実験室の出版物 油圧出版物機械
