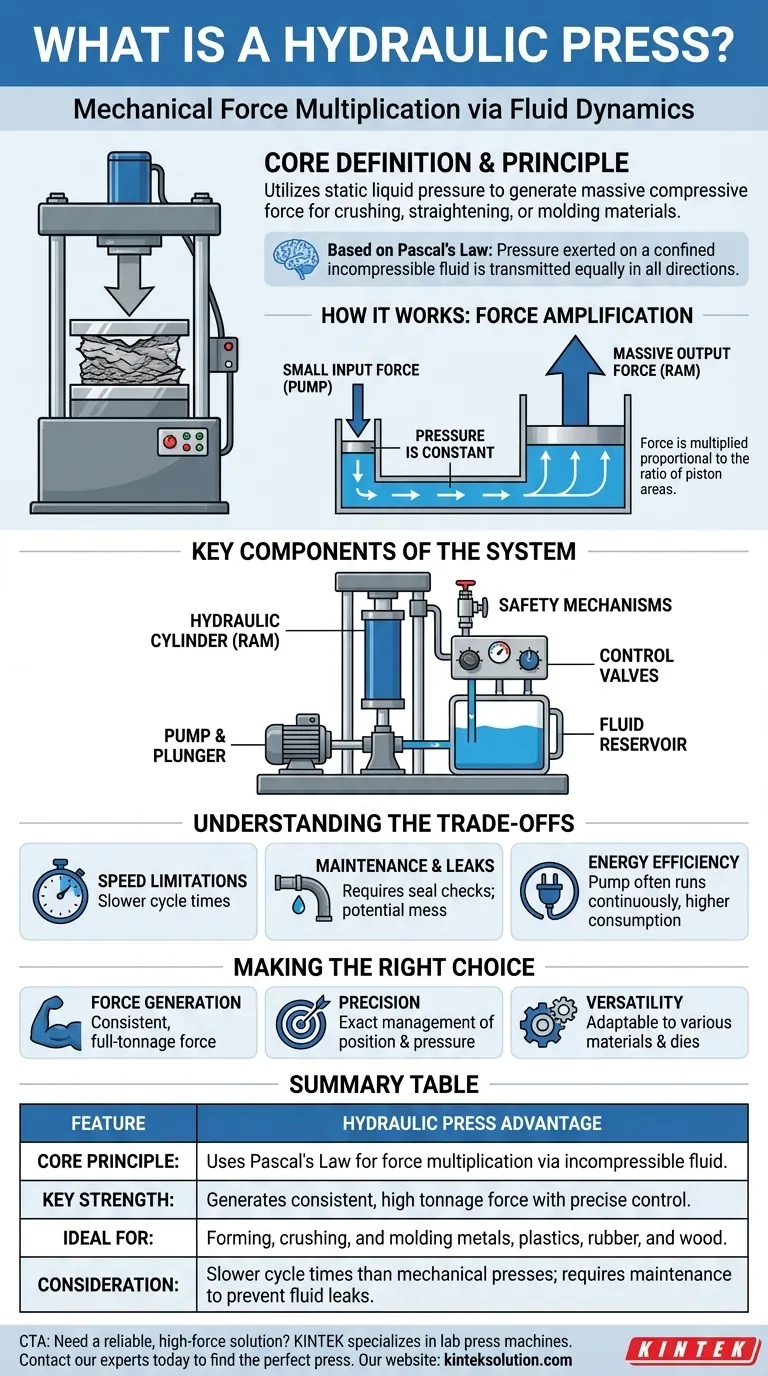

油圧プレスとは何ですか？金属、プラスチック、材料成形のための巨大な力を活用する

油圧プレスは機械装置であり、液体の静圧を利用して巨大な圧縮力を発生させます。ギアやレバーなどの機械的なリンケージだけに頼るのではなく、密閉された流体システムを使用して、小さな入力力を増幅して、金属、プラスチック、ゴム、木材などの材料を破砕、矯正、または成形するのに十分なパワーを生み出します。

油圧プレスの核心的な価値は、力の増幅にあります。閉じ込められた液体内でパスカルの原理の物理学を活用することにより、これらの機械は控えめな機械的労力を数トンもの出力圧力に変換し、重荷重材料の精密な操作を可能にします。

メカニズムの仕組み

油圧プレスの動作は、機械プレスとは根本的に異なります。効果的な動力伝達のために流体力学に依存しています。

パスカルの原理の応用

この機械はパスカルの原理に基づいて動作します。これは、閉じ込められた非圧縮性流体のどこかに加えられた圧力は、流体全体にすべての方向に均等に伝達されると述べています。

プレスでは、これは密閉システム内の圧力変化が一定であることを意味します。一方の領域の流体に圧力を加えると、その同じ圧力がシステムの他のすべての点で即座に利用可能になり、作業を実行できます。

力増幅

プレスは、サイズが異なる2つのピストンを使用します。小さな「プランジャー」と大きな「ラム」です。

ポンプが小さなピストンを駆動すると、流体に控えめな力が加わります。圧力は一定であるため、その流体が2番目のピストン（ラム）の非常に大きな表面積に押し付けられると、結果として生じる力が倍増します。

生成される総力は、2つのピストンの面積の比に直接比例します。これにより、小さなモーターやハンドポンプで巨大な破砕力を生成できます。

システムの主要コンポーネント

設計は、単純な単気筒ユニットから複雑な多気筒産業機械まで多岐にわたりますが、その構造は一貫しています。

油圧シリンダーとラム

これは機械の「ビジネスエンド」です。メインシリンダーには、ワークピースに圧縮力を伝達するために伸びる大きなピストン（ラム）が収容されています。

ポンプとプランジャー

ポンプは初期圧力を生成する責任があります。プランジャーを押し、油圧作動油をシステムに送り込み、より大きなシリンダーを駆動します。

流体制御

リザーバーは、操作に必要な作動油を保管します。パイプとホースのネットワークがコンポーネントを接続し、システムが密閉され加圧されたままであることを保証します。

制御バルブは精度にとって重要です。流体の流れと圧力を制御し、オペレーターにラムの動きの速度と力に対する制御を与えます。

安全機構

関与する圧力は危険であるため、リリーフバルブが標準装備されています。これらは、システムが最大圧力定格を超えるのを防ぎ、機械を壊滅的な故障から保護します。

トレードオフの理解

油圧プレスは巨大なパワーを提供しますが、すべてのアプリケーションに最適なソリューションではありません。その限界を理解することは不可欠です。

速度制限

油圧プレスは、一般的に機械プレスよりも遅いです。圧力の構築とシリンダーの伸長に流体の移動に依存するため、単一のプレスサイクル時間は長くなる可能性があります。

メンテナンスと漏れ

システムは、圧力を維持することに完全に依存しています。摩耗したシールや損傷したホースは作動油の漏れにつながる可能性があり、これは電力損失につながり、乱雑で危険な環境を作り出します。

エネルギー効率

一定の圧力を維持するために、油圧ポンプは継続的に稼働する必要があることがよくあります。これにより、衝撃の瞬間にピーク電力のみを消費する機械と比較して、エネルギー消費量が高くなる可能性があります。

目標に合わせた適切な選択

油圧プレスの有用性は、特定の製造または加工要件に大きく依存します。

主な焦点が力の生成にある場合：油圧プレスは、ストロークのどの時点でも一貫したフル・トン数力を生成できるため、優れた選択肢です。
主な焦点が精度にある場合：制御バルブの使用により、ラムの位置と圧力を正確に管理できるため、繊細な成形操作に最適です。
主な焦点が汎用性にある場合：これらのプレスは、ダイを変更し、圧力設定を調整するだけで、金属やプラスチックを含むさまざまな材料に適合させることができます。

油圧プレスは、管理可能な入力エネルギーを高い制御性で最大の出力電力に変換する必要がある場合に決定的なツールです。

概要表：

特徴	油圧プレスの利点
コア原理	パスカルの原理を使用して、非圧縮性流体による力増幅を行います。
主な強み	正確な制御で一貫した高トン数力を生成します。
最適な用途	金属、プラスチック、ゴム、木材の成形、破砕、加工。
考慮事項	機械プレスよりもサイクルタイムが遅い。作動油の漏れを防ぐためにメンテナンスが必要です。
