コールド等方圧プレス（CIP）は、セラミック電解質の作製における最終的な予備圧縮技術として機能し、粉末を「グリーンボディ」として知られる高密度で凝集した固体に変換します。室温で全方向から均一な液体圧力を印加することにより、CIPは標準的なプレス方法よりも大幅に高い構造的完全性と密度均一性を持つ予備成形体を生成します。
高品質なグリーンボディは、高性能電解質のための必須の基盤です。CIPは粉末を成形するだけでなく、内部密度勾配を排除します。これは、収縮を最小限に抑え、ひび割れを防ぎ、最終的な高温焼結段階で最大密度を達成するために不可欠です。
グリーンボディ形成のメカニズム
カプセル化プロセス
プロセスを開始するために、Li7La3Zr2O12（c-LLZO）などのセラミック電解質粉末を柔軟な膜または密閉容器内に封入します。この隔離は、粉末と液体媒体との接触を防ぐために重要です。
静水圧の印加
密閉された容器を圧力容器内の液体（通常は水）に浸します。次に、システムは容器の全表面積に均一に巨大な静水圧（しばしば数百メガパスカル）を印加します。
コンパクトの作成
液体がすべての方向から均等に力を加えるため、粉末は固体形状に圧縮されます。これにより、「グリーンボディ」が形成され、セラミックが焼成（焼結）される前に形状を保持し、取り扱いが可能になります。
均一性が中心的な目的である理由
密度勾配の排除
従来のプレスでは、摩擦により密度が不均一になり、弱点が生じることがよくあります。CIPは等方圧を利用して、粉末が全体の形状にわたって均等に圧縮されるようにします。
内部応力の低減
圧力の均一な分布は、材料内の応力集中を効果的に排除します。セラミック電解質の場合、この均一性は、材料層全体にわたって一貫したイオン伝導性を確保するために不可欠です。
複雑な形状の精度
このプロセスにより、複雑な形状や非常に薄くて高密度の層を作成できます。これは、効果的に機能するために薄くて欠陥のない固体電解質層を必要とする全固体電池にとって特に価値があります。
焼結と最終品質への影響
予測可能な収縮
「グリーンボディ」は最終焼成の準備を整えます。グリーン状態の密度が均一であるため、焼結中に発生する収縮は予測可能で均一です。
ひび割れの防止
不均一なグリーンボディは、収縮率の差により高温下で歪んだりひび割れたりする傾向があります。CIPは歪みを最小限に抑え、セラミック電解質が製造中に破損するリスクを大幅に低減します。
最終密度の最大化
優れたグリーンボディは、優れた最終製品につながります。c-LLZOのような材料では、CIP処理により、相対密度が90.5%までのペレットを製造でき、電池用途に強力なバリアを作成できます。
一軸プレスに対する利点の理解
等方圧 vs. 一軸圧
一軸プレスは、1つまたは2つの軸からのみ力を加えるため、プレスラムの近くの材料がより高密度になり、中心の密度が低くなる密度勾配が生じます。
優れた材料効率
CIPシステムは、従来の方法と比較して、原材料のより効率的な使用を可能にすることがよくあります。これにより、高純度セラミック電解質粉末のコストを考慮すると、廃棄物が削減され、これは重要な要因となります。
目標に合わせた適切な選択
セラミック電解質製造を最適化するために、CIPが特定の要件にどのように適合するかを検討してください。
- イオン伝導性の最大化が主な焦点である場合： CIPは、効率的なイオン輸送に必要な高密度でひび割れのない微細構造を生成するため不可欠です。
- 幾何学的複雑性が主な焦点である場合： CIPを使用すると、機械的ダイプレスに固有の密度変動なしに、チューブや薄層などの複雑な形状を形成できます。
- プロセスの信頼性が主な焦点である場合： CIPは「グリーン」強度で最高の一貫性を提供し、予備成形体が取り扱い中に生存し、歪みなしに均一に焼結されることを保証します。
最終的に、CIPは単なる成形ステップではなく、熱が材料に触れる前の構造的完全性を保証する品質保証対策です。
概要表：
| 主な機能 | セラミック電解質への利点 |
|---|---|
| 均一な静水圧 | 密度勾配と内部応力を排除します |
| 室温処理 | 粉末特性を維持し、複雑な形状を可能にします |
| 高いグリーンボディ密度 | 予測可能な収縮と最大90.5%の最終密度を可能にします |
| 等方圧圧縮 | 薄層および複雑な形状の一軸プレスよりも優れています |
信頼性の高い高密度のグリーンボディでセラミック電解質製造を強化する準備はできていますか？ KINTEKは、実験室の研究開発および小規模生産用に設計された高度なコールド等方圧プレス（CIP）システムを含む、実験室用等方圧プレス機を専門としています。当社のプレスは、均一な圧縮を保証し、最終密度を最大化し、高性能全固体電池の開発をサポートします。
今日お問い合わせください CIPソリューションがセラミック電解質作製プロセスを最適化する方法についてご相談ください！

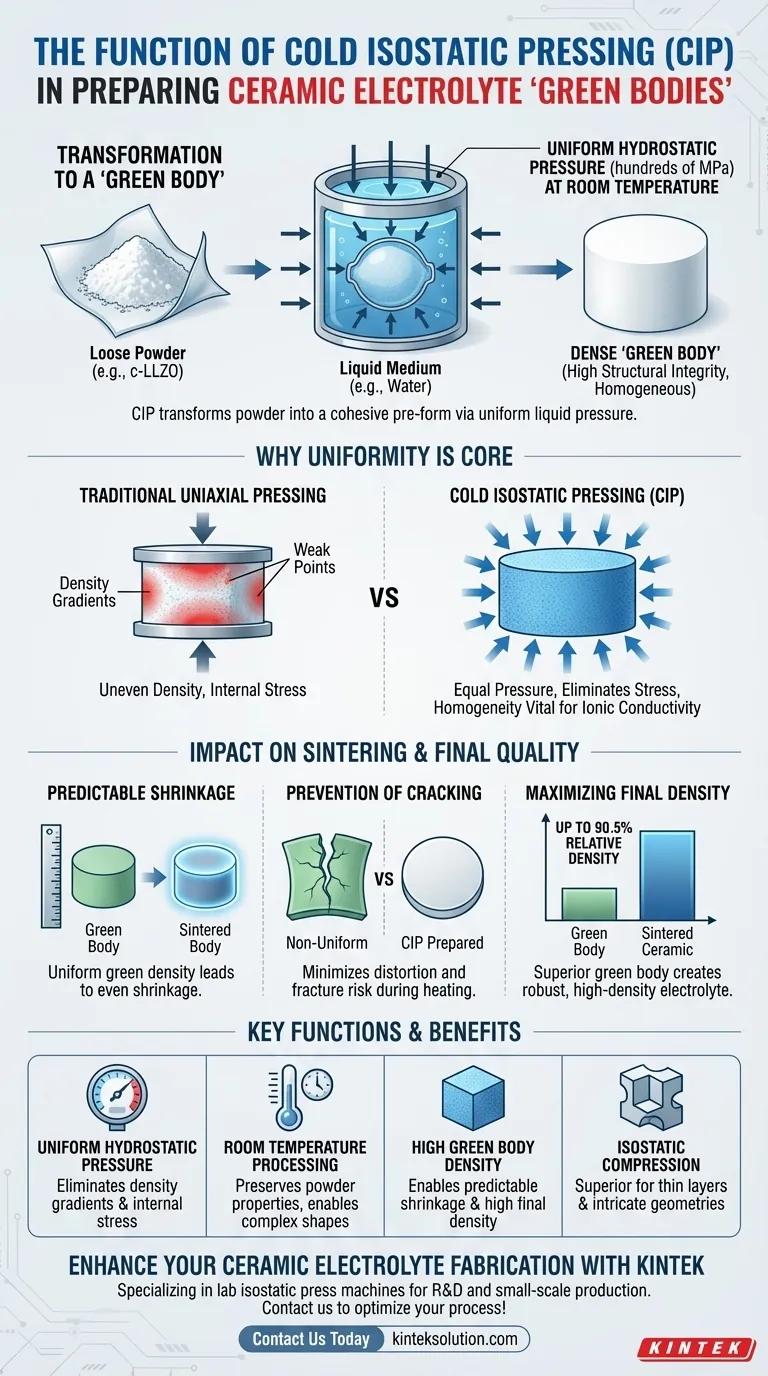

ビジュアルガイド
