コールドシンタリングプロセスにおけるダイセットの主な機能は、粉末サンプルを成形し、力の伝達媒体として機能する精密な封じ込め容器として機能することです。油圧プレスと材料の間のギャップを埋め、機械のマクロな荷重を、粉末を凝集した固体に圧縮するために必要な特定の内部圧力に変換します。
ダイセットは単なる金型ではありません。材料の構造的完全性を決定する重要なインターフェースです。その剛性と表面品質は、圧力分布の均一性を直接制御します。これは、微細亀裂や密度勾配のような致命的な欠陥を防ぐ上で最も重要な要素です。
力の伝達の仕組み
精密な封じ込めと成形
ダイセットの最も直接的な役割は、サンプルの物理的な形状を定義する高強度のキャビティを提供することです。緩い粉末を円筒形などの特定の形状内に閉じ込め、荷重の初期段階で材料が所定の位置に留まるようにします。
油圧荷重の変換
油圧プレスが生の動力を生成する一方で、ダイセットはその力を粉末コンパクトに供給する責任を負います。機械的な導波路として機能し、プレスのラムからの外部荷重を材料構造に直接伝達します。
サンプル完全性に関する重要な要素
均一な圧力分布の確保
ダイセットの内部仕上げと機械的精度は、圧力が粉末全体にどれだけ均一に伝播するかを決定します。均一な分布は、高品質の焼結に不可欠な要件です。それがなければ、材料は不均一に圧縮され、弱点や予測不能な性能につながります。
構造的欠陥の防止
剛性や表面の欠陥が不十分なダイセットは、サンプル内に密度勾配を形成します。これらの勾配は内部応力集中を引き起こし、しばしば微細亀裂につながります。厳密な寸法安定性を維持することにより、ダイは最終的なデバイスにこれらの微視的な欠陥がないことを保証します。
トレードオフの理解
材料硬度と圧力限界
ダイセットは、故障することなく375 MPaのような高圧に耐えるために、優れた硬度と耐摩耗性を備えている必要があります。しかし、すべてのダイには降伏点があります。粉末の圧力要件がダイの材料限界（例：炭素鋼）を超えると、工具が変形し、サンプルの形状が損なわれます。
表面接着の課題
高圧は、しばしば粉末をダイプランジャーに付着させ、排出時にサンプルを引き裂く可能性があります。このトレードオフを軽減するために、補助的な技術が必要になることがよくあります。たとえば、サンプルとプランジャーの間にアルミホイルを置くと、付着を防ぎ、プレス部品の表面完全性を維持できます。
目標に合わせた適切な選択
コールドシンタリングプロセスで一貫した結果を得るためには、特定の実験目標に合わせてツーリング戦略を調整する必要があります。
- 構造的信頼性が最優先事項の場合：密度勾配を最小限に抑え、微細亀裂を防ぐために、高い剛性と研磨された表面仕上げのダイセットを優先してください。
- 電気的特性評価が最優先事項の場合：汚染を防ぎ、後続のテストの仮の電極として機能するため、プレス中にアルミホイルなどの補助層を使用してください。
ダイセットの品質が、最終的な焼結材料の品質の上限を決定します。
概要表：
| ダイセットの機能 | サンプルへの主な影響 |
|---|---|
| 精密な封じ込めと成形 | 焼結部品の最終的な形状を定義します。 |
| 力の伝達と分布 | 油圧プレスの荷重を均一な内部圧力に変換します。 |
| 均一な圧力の確保 | 微細亀裂や密度勾配のような致命的な欠陥を防ぎます。 |
| 表面接着の防止 | 排出中のサンプルの完全性を維持します（例：ホイル層を使用）。 |
適切なツーリングで、欠陥のない材料の圧縮を実現しましょう。ダイセットは、コールドシンタリングプロセスの成功を決定する重要なインターフェースです。KINTEKは、自動および加熱ラボプレスを含む高精度ラボプレス機を専門としており、ラボシンタリングの厳格な要求を理解しています。当社の専門知識により、欠陥のない結果を得るために必要な堅牢で信頼性の高い機器をご利用いただけます。特定の要件についてご相談ください – プロセスを最適化するために、今すぐ当社の専門家にお問い合わせください。

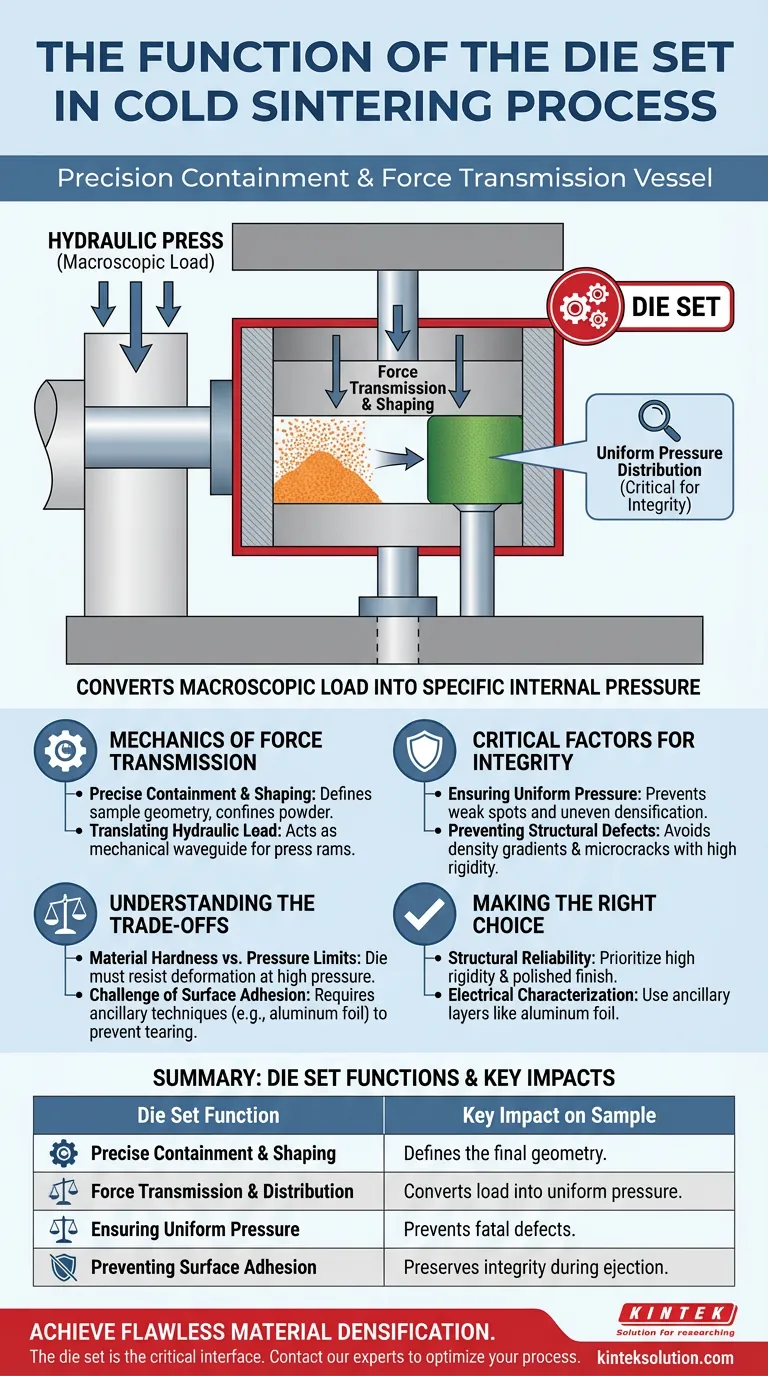

ビジュアルガイド
