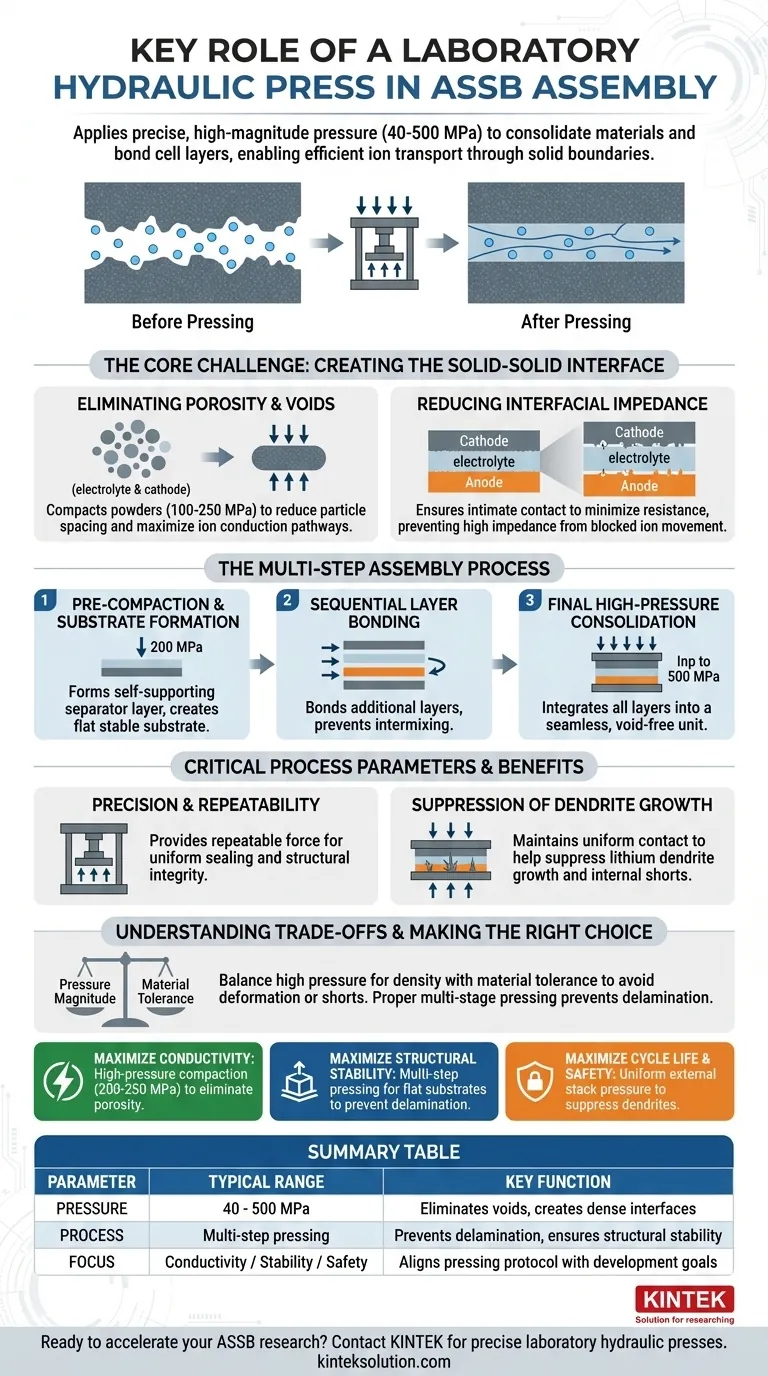

全固体電池（Assb）の組み立てにおいて、実験用油圧プレスはどのような重要な役割を果たしますか？高性能全固体エネルギー貯蔵を可能にする

実験用油圧プレスの主な役割は、全固体電池（ASSB）の組み立てにおいて、粉末材料を固め、異なるセル層を接合するために、精密で高 magnitude の機械的圧力を印加することです。通常40 MPaから500 MPaの範囲の力を加えることで、プレスは内部の空隙をなくし、効率的なイオン輸送に必要な高密度で連続的な固体-固体界面を作成します。

全固体システムでは、イオンは液体を流れることはできません。固体境界を通過する必要があります。油圧プレスは、インピーダンスを最小限に抑え、電気化学的性能を可能にするために必要な「緊密な接触」にこれらの固体コンポーネントを機械的に押し込むための基本的なツールとして機能します。

全固体電池（ASSB）の組み立てにおいて、実験用油圧プレスはどのような重要な役割を果たしますか？高性能全固体エネルギー貯蔵を可能にする

コアチャレンジ：固体-固体界面の作成

多孔性と空隙の除去

液体電解質が細孔を濡らす従来のバッテリーとは異なり、全固体バッテリーは物理的な密度に依存しています。油圧プレスは、電解質とカソード複合粉末を高密度のペレットまたは膜に圧縮します。

（しばしば100〜250 MPa）の圧力を印加することで、プレスは粒子の間の間隔を減らします。この圧縮により、材料自体内に最大のイオン伝導経路が作成されます。

界面インピーダンスの低減

プレスの最も重要な機能は、層が接する場所の抵抗を最小限に抑えることです。これにより、カソード、固体電解質、アノード間の「緊密な」物理的接触が保証されます。

十分な圧力がなければ、これらの界面には微細な空隙が残ります。これらの空隙はイオンの移動を妨げ、バッテリー性能を低下させる高い界面インピーダンスを引き起こします。

多段階組み立てプロセス

予備圧縮と基板形成

製造は単一のステップで完了することはめったにありません。プレスは、低い圧力（例：200 MPa）を使用して、電解質粉末を自己支持型のセパレータ層に「予備成形」するためによく使用されます。

この最初のステップにより、平坦で機械的に安定した基板が作成されます。技術プロトコルによると、これにより、後続の層が追加されたときに相互混合や剥離を防ぎます。

逐次層接合

基板が形成されたら、プレスは追加の層を接合します。これには、カソード複合材料を電解質にしっかりと押し付け、次にリチウム金属アノードを押し付けることが含まれます。

リチウム硫黄全固体電池のような複雑な組み立てでは、最終的な高圧（最大500 MPa）の統合が全スタックに適用されます。これにより、アノード、カソード、電解質がシームレスで空隙のないユニットに統合されます。

重要なプロセスパラメータ

精度と再現性

プロトタイプの開発には一貫性が必要です。実験用プレスは、アノード、カソード、セパレータ、およびケーシングを均一かつしっかりと密閉するために必要な再現可能な力を提供します。

この構造的完全性は、安定したサイクリングに不可欠です。これにより、研究者は、組み立て圧力の一貫性のなさではなく、材料化学に起因する性能変化を特定できます。

デンドライト成長の抑制

外部スタック圧力の印加は、組み立てのためだけではなく、長期的な安全性にも影響します。適切にプレスされた界面は、リチウムデンドライトの成長を抑制するのに役立ちます。

均一な接触を維持することにより、プレスは、機械的圧力が内部短絡の防止とどのように相関するかを体系的に調査することを可能にします。

トレードオフの理解

圧力 magnitude のバランス調整

高圧は密度に必要ですが、材料の許容範囲に合わせて調整する必要があります。参照では、軟らかい材料の場合は40 MPaから、統合の場合は500 MPaまで、幅広い動作範囲が示されています。

不十分な圧力は、高抵抗の空隙につながります。しかし、圧力の不適切な段階分けは、層の変形や内部短絡を引き起こす可能性があります。

剥離のリスク

二層構造（電解質上のカソードなど）を作成すると、層分離のリスクがあります。

最初の層が平坦な界面を作成するために予備圧縮されていない場合、後続の高温焼結または高圧ステップにより剥離が発生する可能性があります。最終的な処理の前に、これらの境界を機械的に安定させるために、適切な多段階プレスが必要です。

目標に合った選択をする

油圧プレス操作の有用性を最大化するには、プレスプロトコルを特定開発目標に合わせます。

伝導率の最大化が主な焦点の場合： 内部の多孔性を除去し、電解質ペレット内の粒子間接触を最大化するために、高圧圧縮（200〜250 MPa）を優先します。
構造的安定性が主な焦点の場合： 低圧予備圧縮から始めて、相互混合や剥離を防ぐ平坦な基板を作成する多段階プレス戦略を利用します。
サイクル寿命と安全性が主な焦点の場合： リチウムデンドライトの成長を抑制し、内部短絡を防ぐために、均一な外部スタック圧力を達成することに焦点を当てます。

最終的に、実験用油圧プレスは、不連続な粉末を高密度の電気化学システムに変換し、高性能全固体エネルギー貯蔵の重要な実現者として機能します。

概要表：

パラメータ	典型的な範囲	主な機能
圧力	40 - 500 MPa	空隙を除去し、高密度の界面を作成する
プロセス	多段階プレス	剥離を防ぎ、構造的安定性を確保する
焦点	伝導率 / 安定性 / 安全性	プレスプロトコルを開発目標に合わせる

精密プレスで全固体電池の研究を加速しませんか？ KINTEKは、ASSB組み立ての厳格な要求を満たすように設計された実験用油圧プレス（自動、静水圧、加熱実験用プレスを含む）を専門としています。当社の機器は、高密度で高性能な全固体セルを作成するために必要な、正確で再現可能な圧力制御を提供し、エネルギー貯蔵のブレークスルーを可能にします。今すぐ専門家にお問い合わせください当社の実験用プレスソリューションがR&Dプロセスをどのように強化し、優れたバッテリー性能の達成に役立つかについてご相談ください。
