冷間等方圧プレス（CIP）の主な目的は、単軸プレスに固有の内部密度勾配と応力集中を排除し、それによって非常に均一なLi₇La₃Zr₂O₁₂（LLZO）グリーンボディを作成することです。
最初の単軸プレス工程は、粉末を特定の形状（「予備成形体」）に圧縮するために必要ですが、圧力は単一の軸にかかります。CIPは、あらゆる方向からの静水圧を印加することでこれに続き、高温焼結を成功させるためにグリーンボディの密度と均質性を大幅に向上させます。
コアインサイト：単軸プレスは形状を確立しますが、CIPは構造的完全性を確立します。CIPがない場合、予備成形体内の密度のばらつきは、最終的な焼結電解質でひび割れ、反り、または低いイオン伝導度につながる可能性が高いです。
単軸プレスの限界
方向性バイアス
単軸プレスは、単一の垂直軸に沿って力を加えます。
結果としての密度勾配
この一方向の力は、しばしば不均一な密度分布を生じさせます。パンチと直接接触するエッジまたは表面は高密度になる可能性がありますが、中心は緩いままです。
内部応力の蓄積
これらの密度のばらつきは、内部応力集中を引き起こします。これらの応力が解消されない場合、焼結の収縮段階中にペレットが割れたり変形したりする可能性があります。
CIPがグリーンボディを最適化する方法
全方向静水圧
CIPは、予備成形されたペレットを、あらゆる方向から同時に流体圧（例：60 MPa）にさらします。
微細構造の均質化
この「全周」圧力が、グリーンボディ内の粒子を再分配します。これにより密度が効果的に均一化され、単軸プレスによって残された勾配が除去されます。
グリーン密度の最大化
このプロセスは、全体的な「グリーン密度」（焼成前の密度）を大幅に増加させます。最終セラミックで高い相対密度（最大90.5％）を達成するには、高い開始密度が重要です。
最終LLZO性能への影響
成功する焼結の実現
均一なグリーンボディは、成功する焼結の基盤です。これにより、材料は反りなく高温で均一に緻密化されます。
最終気孔率の低減
CIP段階での粒子パッキングを最大化することにより、最終セラミックに含まれる気孔が少なくなります。
イオン伝導度の向上
低気孔率と高密度は、性能に直接関連しています。緻密でひび割れのない微細構造は、電解質のリチウムイオン伝導能力を最大化し、機械的強度を向上させます。
プロセス依存性の理解
「予備成形体」の必要性
CIPは、ペレット製造のために単独で粉末に適用されることはめったにありません。作用するための固体形状が必要です。
単軸工程の役割
したがって、単軸プレスはCIPに置き換えられるのではなく、前提条件となります。サンプルを処理して等方圧プレスに装填するための初期形状と十分な機械的強度を提供します。
逐次処理
これら2つの技術は、補完的なシーケンスとして機能します：成形のための単軸、それに続く緻密化のためのCIP。
あなたの目標に合った選択をする
高性能全固体電解質を実現するには、成形プロセスの各段階を最適化する必要があります。
- 主な焦点が幾何学的定義にある場合：単軸プレスに頼って、ペレットの直径と初期厚さを確立します。
- 主な焦点がイオン伝導度にある場合：CIPを採用して密度を最大化し、イオン輸送を妨げる気孔を排除する必要があります。
- 主な焦点が機械的収率にある場合：CIPを使用して内部応力を除去し、焼結中のひび割れによる不良率を大幅に削減します。
単軸成形から等方圧緻密化への移行をマスターすることが、堅牢で高伝導性のLLZO電解質を製造する鍵となります。
概要表：
| プロセスステップ | 主な機能 | LLZOにおける主な結果 |
|---|---|---|
| 単軸プレス | 幾何学的形状と形を確立する | 初期圧縮を備えた予備成形体を作成する |
| 冷間等方圧プレス（CIP） | あらゆる方向からの静水圧を印加する | 密度勾配を排除し、グリーン密度を増加させ、内部応力を低減する |
| 高温焼結 | セラミックの最終的な緻密化 | 高イオン伝導度を持つ緻密でひび割れのない電解質を製造する |
LLZO電解質生産の最適化の準備はできましたか？ KINTEKは、セラミック材料の密度と均質性を向上させるように設計された、自動ラボプレスや等方圧プレスを含む高度なラボプレス機を専門としています。当社の機器は、より高い機械的収率、優れたイオン伝導度、および焼結不良の低減を保証します。当社のソリューションが全固体電池の研究開発をどのように改善できるかについて、今すぐお問い合わせください！

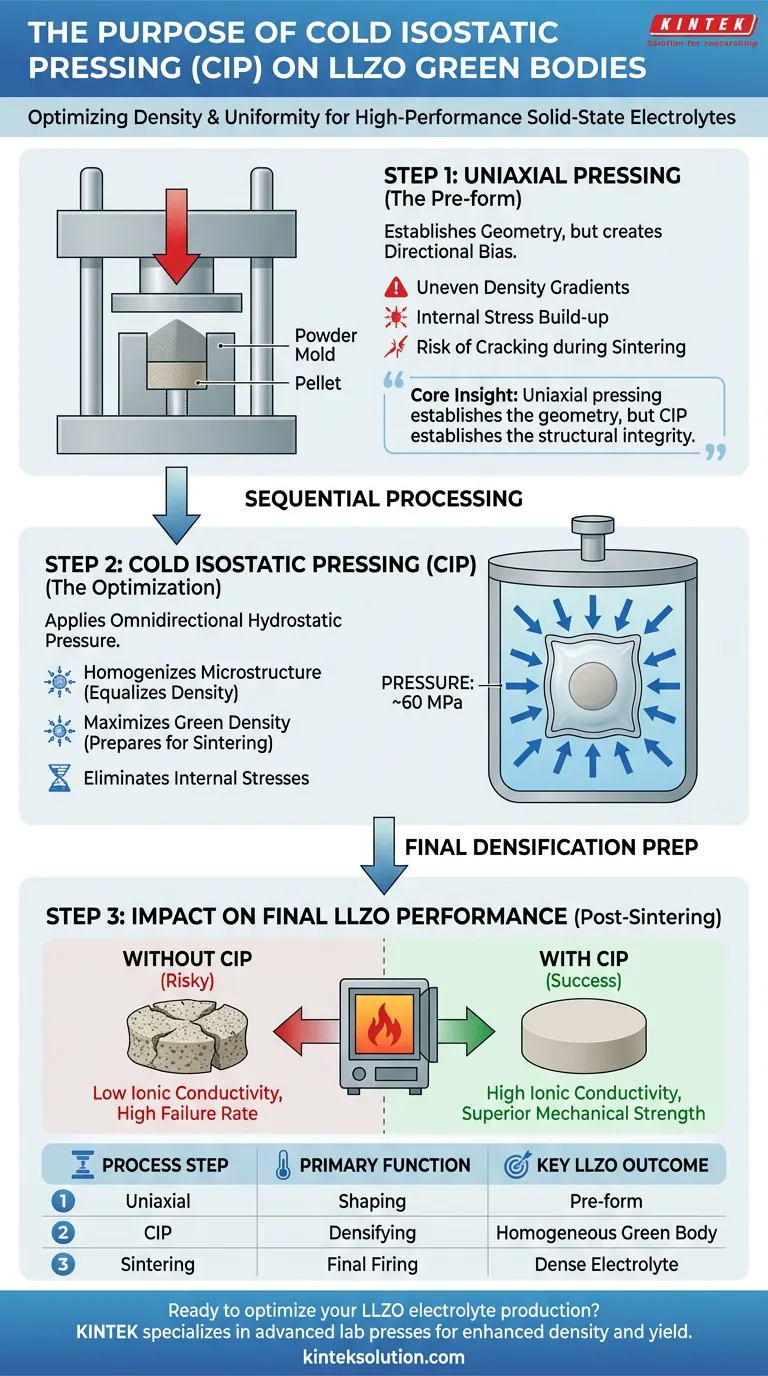

ビジュアルガイド
