推奨されるサンプル濃度は、通常、重量比で0.2%から1%です。標準的な直径13mmのペレットの場合、これは約0.2mgから2.5mgのサンプルを200mgから250mgの微細なKBr粉末に混合することに相当します。この比率を超えると、吸収または散乱が大きくなりすぎて、結果として得られるスペクトルが使用できなくなることがよくあります。
コアの要点 KBrペレット作成では、「少ないほど良い」です。目標は、サンプル粒子が懸濁された透明な媒体を作成することです。濃度が1%を超える場合は、信号品質を向上させるのではなく、赤外線ビームをブロック（飽和）することがほとんどです。
理想的な混合物の作成
濃度スイートスポット
ほとんどの有機化合物では、0.2%から1%の濃度範囲が最適なバランスを提供します。
濃度が低すぎると、ピークがベースラインノイズと区別できなくなります。濃度が高すぎると、IRビームの完全な吸収のリスクがあり、「平坦な」ピークが生じて化学情報が隠されてしまいます。
ペレットの総質量
比率も重要ですが、使用する粉末の総量も同様に重要です。
13mmのダイの場合、混合物の総量は200mgから250mgが標準です。ただし、アンビルに薄くて均一な層をコーティングするために必要な最小量を使用する必要があります。
均一性の確保
サンプルはKBrマトリックス全体に均一に分散している必要があります。
不均一な混合は、散乱やノイズの多いスペクトルにつながります。サンプル自体は微細である必要がありますが、ビームが材料と均一に相互作用するように、混合物は均一である必要があります。
重要な準備要因
水分管理
水分は、きれいなKBrペレットの主な敵です。
KBr粉末、ダイセット、アンビルが完全に乾燥しており、同じ温度であることを確認する必要があります。温度差は水分の凝縮を引き起こし、曇った湿ったペレットにつながる可能性があります。
機器の準備
プレスする前に、アンビルとダイセットの本体を加熱してください。
このステップは乾燥を確実にし、圧縮のために金属表面を準備します。13mmのダイに10トンの荷重をかけると、通常、粉末を透明なディスクに融合させるのに十分です。
真空の適用
ダイセットで可能な場合は、真空の適用を強くお勧めします。
シールが良好な状態であり、正しく配置されていることを確認してください。ダイから空気を除去すると、散乱が減少し、ペレットが透明なガラス状の状態に融合するのに役立ちます。
一般的な落とし穴とトレードオフ
「過度の粉砕」の罠
サンプルは微細である必要がありますが、塩と混合する際には注意が必要です。
KBr粉末自体を過度に粉砕しないでください。KBrを粉砕すると新しい結晶面が露出しますが、これらは吸湿性が高く、大気中の水分を急速に吸収します。
ペレットの厚さと透明度の関係
一般的な間違いは、総粉末量が多すぎて、ウェーハではなく厚い「パケット」を作成してしまうことです。
厚いペレットは均一に圧縮するのが困難です。これにより、閉じ込められた空気や不均一な圧力分布のために、くさび形になったり、白く不透明な斑点が生じたりすることがよくあります。
飽和と感度の関係
弱いピークを見つけるためにサンプル濃度を上げることは、リスクの高いトレードオフです。
マイナーな特徴を増幅する可能性がありますが、飽和によって主要なピークが歪むことはほぼ確実です。通常は、ソフトウェアで拡大した、クリーンで低濃度のスペクトルに依存する方が良いです。
目標に合わせた適切な選択
最良の結果を保証するために、特定の分析ニーズに合わせてアプローチを調整してください。
- 一般的な同定が主な焦点の場合：1%の濃度に固執してください。これにより、ライブラリ照合用の強力で認識可能なピークが得られます。
- 定量分析が主な焦点の場合：濃度を0.2%～0.5%に下げて、すべてのピークが検出器の線形範囲内に収まるようにします（飽和を回避します）。
- 水分バンドの回避が主な焦点の場合：KBrが空気にさらされる時間を最小限に抑え、塩マトリックスを粉砕しないでください。サンプルを単純に混ぜ合わせます。
重量の精度と厳密な水分管理は、より多くのサンプル材料を追加することよりもはるかに価値があります。
概要表：
| パラメータ | 推奨範囲 | 主な考慮事項 |
|---|---|---|
| サンプル濃度 | 重量比0.2%～1% | 高濃度はIRビームの飽和と使用できないスペクトルを引き起こします |
| サンプル質量（13mmダイ） | 0.2mg～2.5mg | 総KBr混合物200mg～250mgの場合 |
| ペレットの総質量 | 200mg～250mg | 薄くて均一な層の被覆に必要な最小量 |
| 圧縮力 | 10トン | 透明なディスクを作成するための13mmダイの標準 |
IRペレット作成にお困りですか？ KINTEKのラボプレスは、毎回完璧なKBrペレットに必要な、正確で一貫した圧力を提供します。当社の自動ラボプレスと加熱プレスは、最適な水分管理と均一なサンプル分散を保証します。これらは、明確で信頼性の高いIRスペクトルを得るための重要な要素です。一般的な同定分析を行う場合でも、定量分析を行う場合でも、KINTEKの機器は、ビーム飽和や水分汚染などの一般的な落とし穴を回避するのに役立ちます。当社のラボプレスソリューションがサンプル準備ワークフローとスペクトル結果をどのように改善できるかについてご相談ください。今すぐお問い合わせください（#ContactForm）。

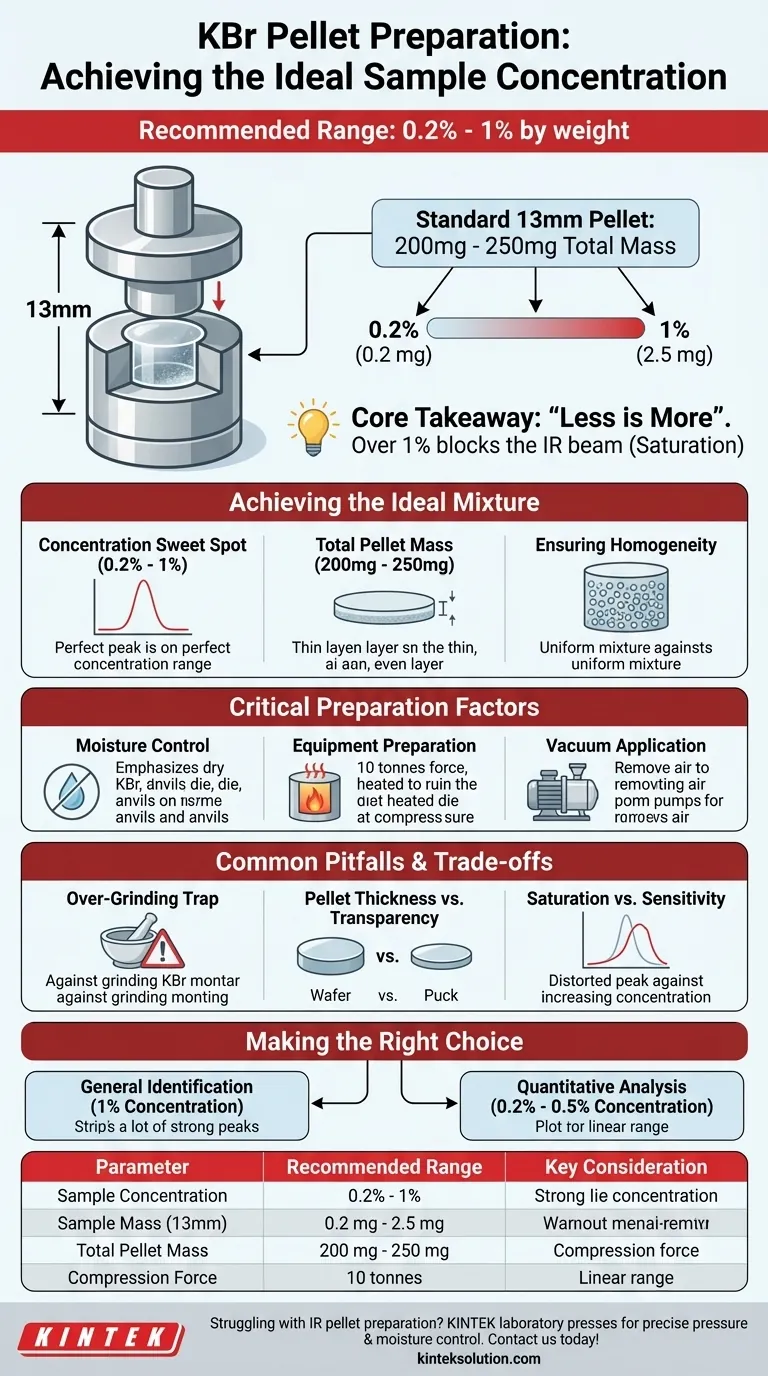

ビジュアルガイド
関連製品
- FTIR のための型を押す XRF KBR のプラスチック リング実験室の粉の餌
- 研究室の油圧出版物 2T KBR FTIR のための実験室の餌出版物
- FTIR のための型を押す XRF KBR の鋼鉄リング実験室の粉の餌
- XRFおよびKBRペレット用自動ラボ油圧プレス
- XRF KBR FTIR の実験室の出版物のための実験室の油圧餌の出版物
