油圧プレスは、液体成分の欠如を補う固体電池組み立てにおける基本的な架橋メカニズムとして機能します。その主な役割は、積層されたアノード、固体電解質、およびカソードに精密かつ高 magnitude の圧力を加えて、これらの異なる層が単一の、凝集した電気化学的単位として機能することを保証することです。
コアの要点 従来のバッテリーでは液体電解質が自然に表面を「濡らして」接触を形成するのとは異なり、固体電池は完全に機械的な力に依存してギャップを閉じます。油圧プレスは微視的な空隙をなくし、イオン輸送に必要な固体-固体界面を確立することで、セルの内部抵抗と長期的なサイクル安定性を直接決定します。
界面接触のメカニズム
固体-固体界面の課題解決
固体システムでは、電極と電解質の間の境界は物理的な障壁です。十分な圧力がなければ、これらの層間に微視的なギャップが残り、イオンの流れを妨げる高インピーダンスが生成されます。
油圧プレスは、これらの表面を機械的に相互に係合させるために力を加えます。これにより、界面ギャップが解消され、リチウムイオンがアノードからセパレータを通過してカソードに移動するために必要な連続的な経路が確保されます。
材料の塑性を活用する
圧力は単に部品を固定するだけでなく、材料の物理的状態を変更することです。例えば、特定の圧力（25 MPaなど）を適用することで、リチウム金属の塑性を活用できます。
この圧力下で、金属は「クリープ」または流動し、固体電解質の表面にある微視的な細孔や不均一なテクスチャを充填します。このプロセスにより、界面インピーダンスを劇的に低減できる、空隙のない緊密な接触が形成されます。場合によっては、抵抗が500 Ω以上から約32 Ωに低下します。
多段階組み立てプロセス
「グリーンボディ」の予備成形
最終的なスタックが組み立てられる前に、プレスは固体電解質コンポーネント自体を製造するためによく使用されます。合成された粉末をダイ内で冷間プレスすることにより、プレスは特定の機械的強度を持つ「グリーンボディ」を作成します。
この段階での圧力の大きさや保持時間は、ペレットの初期密度を決定します。このステップは、後続の処理や焼結に耐えられる欠陥のないセラミックセパレータを作成するための重要な前提条件です。
差圧領域
組み立てはめったに一段階のアクションではありません。多くの場合、段階的な圧力戦略が必要です。例えば、リチウム硫黄組み立てでは、まず低い圧力（例：200 MPa）を使用してセパレータを形成することがあります。
その後、さらに高い圧力（例：500 MPa）を加えて、カソードとアノードをそのセパレータに対して圧縮します。この段階的なアプローチにより、柔らかいコンポーネントが損傷することなく、硬いセラミック層が最大の密度を達成することが保証されます。
トレードオフの理解
接触と完全性のバランス
抵抗を低減するには高圧が必要ですが、過度の力はリスクを伴います。圧縮段階で過剰な圧力を加えると、活物質やケーシングの構造的完全性が損なわれる可能性があります。
さらに、圧力が均一でない場合、内部短絡が発生する可能性があります。これは、電極材料が電解質セパレータを物理的に貫通し、アノードとカソードをブリッジしてセルを破壊した場合に発生します。
圧力持続時間と温度
プレスは常に単独で動作するわけではありません。多くの場合、ホットプレスとして機能します。圧力と温度を組み合わせることで、圧力単独よりも効果的に空隙を排除できます。
しかし、これは複雑さを増します。オペレーターは、バッテリー材料の熱的限界とプレスの機械的利点のバランスを取る必要があります。過度の熱と圧力が組み合わさると、化学的に敏感な電解質が劣化する可能性があるためです。
目標に合わせた適切な選択
固体電池の組み立てで油圧プレスを効果的に使用するには、開発の特定の段階に合わせて圧力レジームを調整する必要があります。
- 内部抵抗の低減が主な焦点の場合：アノード材料の塑性変形（クリープ）を誘発して、微視的な表面の空隙を埋める圧力を優先してください。
- セパレータ製造が主な焦点の場合：スタッキング前に、電解質粉末の「グリーンボディ」の密度を最大化するために、初期の冷間プレス段階に焦点を当ててください。
- 構造的完全性が主な焦点の場合：多段階の圧力勾配を使用し、低圧でコンポーネントを配置し、高圧でケーシングと層をシールします。
最終的に、油圧プレスは単なる製造ツールではなく、最終的なバッテリーセルの電気化学的効率を決定する重要な変数です。
概要表：
| 段階 | 主な機能 | 典型的な圧力範囲 |
|---|---|---|
| 予備成形（グリーンボディ） | 固体電解質粉末をペレットに高密度化する | 材料によって異なる |
| スタック組み立て | 電極と電解質層の間に緊密な接触を作成する | 約25 MPa（Liクリープ用） |
| 最終圧縮 | スタックをシールし、構造的完全性を確保する | 最大500 MPa（段階的アプローチ） |
KINTEKで固体電池の組み立てを最適化しましょう
全固体電池を開発していて、高い界面抵抗や構造的完全性に苦労していませんか？油圧プレスの精密な圧力制御は、微視的な空隙をなくし、効率的なイオン輸送を確保するために不可欠です。KINTEKは、バッテリーの研究開発の厳しい要求を満たすために設計された、自動および加熱プレスを含む高性能ラボプレス機を専門としています。
当社の専門知識がお手伝いします：
- 優れた固体-固体界面接触を実現し、内部抵抗を劇的に低減します。
- 特定の組み立てプロセスに合わせて調整された多段階圧力レジームを実装します。
- 加熱ラボプレスを使用して、圧力と温度を組み合わせて空隙除去を強化します。
KINTEKの信頼性の高い機器を、あなたの次のブレークスルーの基盤にしましょう。当社の専門家にご連絡ください、お客様固有のアプリケーションについてご相談いただき、お客様の研究所のニーズに最適なプレスを見つけましょう。

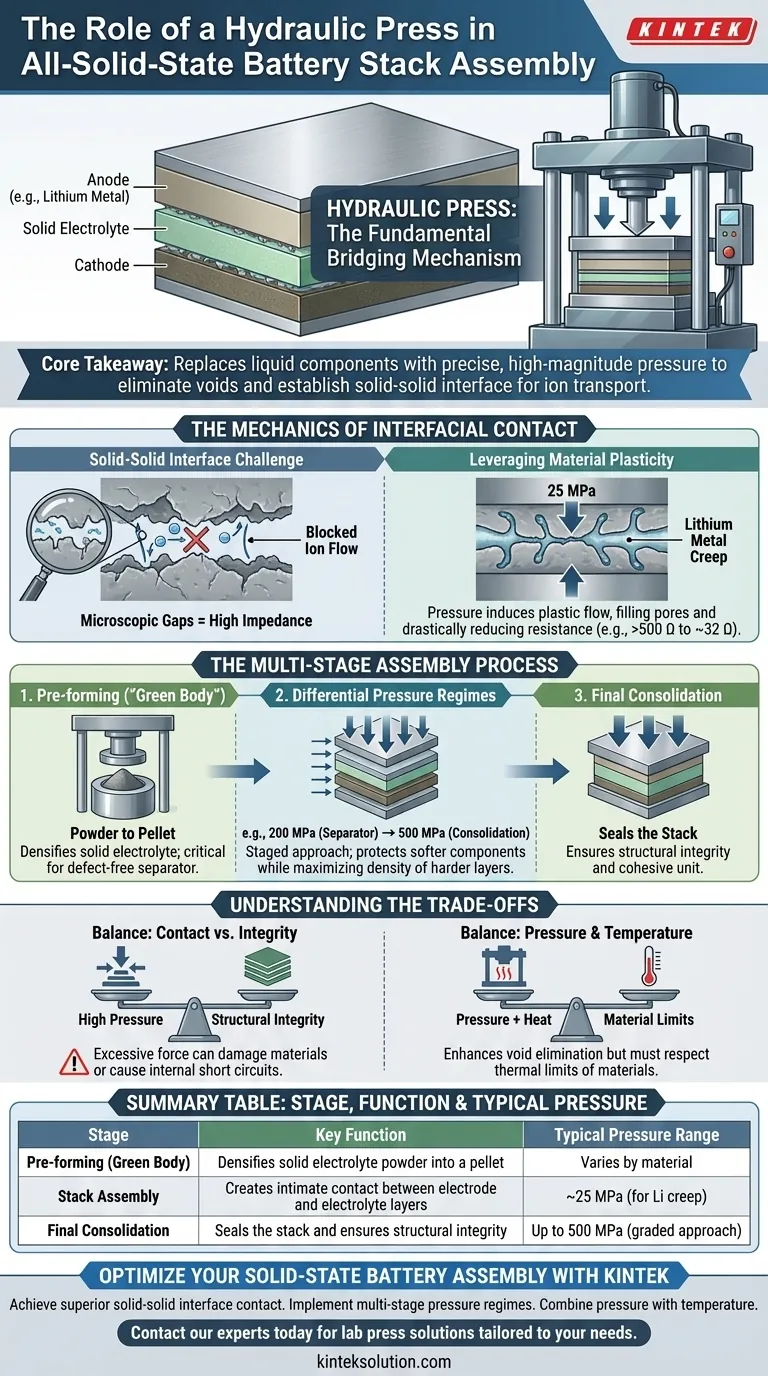

ビジュアルガイド
関連製品
- 実験室用油圧プレス 実験室用ペレットプレス ボタン電池プレス
- 研究室の油圧出版物の手袋箱のための実験室の餌の出版物機械
- 研究室の油圧出版物 2T KBR FTIR のための実験室の餌出版物
- マニュアルラボラトリー油圧ペレットプレス ラボ油圧プレス
- XRFおよびKBRペレット用自動ラボ油圧プレス
