組み立て時の高圧印加は、固体材料固有の物理的限界を克服し、統一された電気化学システムを作成するために使用される主要な方法です。最大392 MPaもの高圧を印加することにより、製造業者は固体電解質粉末と電極材料に塑性変形を強制し、微細な空隙をなくし、イオンが層間を移動するために必要な密接な物理的接触を確立します。
核心的な洞察：液体電解質は自然に細孔に流れ込み電極表面を「湿潤」させますが、固体電解質は剛直です。高圧は湿潤の機械的な代替手段です。粒子を押しつぶして高密度で連続したブロックにし、そうでなければバッテリーが機能しないようにする抵抗を劇的に低減します。
高密度化の物理学
392 MPaの印加は、単に部品を保持するだけではありません。バッテリーコンポーネントの微細構造を変化させる変革的なプロセスです。
電解質の塑性変形
極端な圧力下では、特定の材料、特に硫化物系固体電解質は、その粒状性を失います。それらは塑性変形を起こします。これは、粒子が物理的に押しつぶされて融合することを意味します。
これにより、粒界が効果的に消去されます。結果として、緩い粉末から多孔性が最小限に抑えられた固体で高密度のセパレータ層への移行が起こります。
リチウムクリープの誘発
圧力はリチウム金属アノードに特有の効果をもたらします。リチウムは比較的柔らかい金属であり、十分な圧力下ではクリープ挙動を示します。
これは、金属が遅い流体のように振る舞い、固体電解質の表面にある微細な空隙や不均一な領域を積極的に充填することを意味します。これにより、電極と電解質が接するシームレスな界面が保証されます。
電気化学的性能の向上
高圧によって引き起こされる構造変化は、バッテリーの電気的機能に直接反映されます。
インピーダンスの劇的な低減
全固体電池の主な敵は界面インピーダンスです。これは、イオンが一方の材料からもう一方の材料に移動しようとするときに直面する抵抗です。
高圧がない場合、接触は微細な点に限定されます。圧力をかけると、これらの点は広い接触領域になります。参考文献によると、適切な圧力印加により、界面インピーダンスを大幅に低下させることができます。例えば、抵抗を500 Ω超から約32 Ωに低減できます。
連続的なイオン経路の作成
バッテリーが充電または放電するためには、リチウムイオンがカソードからアノードに移動する必要があります。
高圧はスタックを高密度化し、これらのイオンのための連続的な「ハイウェイ」を作成します。層内および界面の空隙を除去することにより、圧力は効率的な輸送を促進し、高い臨界電流密度を保証します。
ライフサイクル安定性の管理
圧力は、初期組み立てを超えて、バッテリーセルの長期的な生存に重要な役割を果たします。
体積変化への対応
電極は、充電および放電サイクル中に膨張および収縮します（呼吸します）。外部圧力がなければ、この動きは層の分離（剥離）を引き起こします。
維持された圧力により、コンポーネントの体積が変化しても、物理的接触はタイトなままになり、数サイクル後にバッテリーが電気的に故障するのを防ぎます。
デンドライト成長の抑制
アノードフリー構成またはリチウム金属を使用するセルでは、圧力は新しいリチウムの堆積を安定させるのに役立ちます。
ストリッピング（放電）中に密接な接触を維持し、空隙を最小限に抑えることにより、圧力はリチウムデンドライトの形成を抑制します。これは、電解質を貫通して短絡を引き起こす可能性のある針状の構造です。
ニュアンスの理解：組み立てと動作
セルの製造に必要な圧力と、セルを実行するために必要な圧力を区別することが重要です。
圧力 magnitude のトレードオフ
初期の高密度化（粉末を固体ペレットに変換する）には392 MPaがしばしば引用されますが、動作中にこの特定の極端な圧力を維持することは、常に実用的または必要であるとは限りません。
動作圧力はしばしば低い（例：25〜60 MPa）ですが、同様に重要です。トレードオフとして、極端な初期圧力は構造を作成しますが、サイクリング中の界面分離を防ぐために、安定した中程度の「スタック圧力」が継続的に必要です。この低い圧力を維持できないと、初期の高圧組み立ての利点が失われる可能性があります。
目標に合わせた適切な選択
圧力の印加は、バッテリー開発の特定の段階と使用される材料に合わせて調整する必要があります。
- 主な焦点がセル製造の場合：高密度で導電性のスタックを作成するために、極端な圧力（最大392 MPa）を印加して電解質粉末を塑性変形させ、多孔性を排除する必要があります。
- 主な焦点がサイクル寿命テストの場合：体積膨張に対応し、剥離を防ぐために、一貫した中程度のスタック圧力（例：25〜60 MPa）を印加する必要があります。
- 主な焦点がアノード安定性の場合：圧力を利用してリチウムクリープを誘発し、空隙のない接触を確保し、デンドライト貫通を抑制する必要があります。
高圧は、孤立した固体粒子を高密度で高性能なエネルギー貯蔵デバイスに変える、譲れない機械的な架け橋です。
概要表：
| 目標 | 推奨圧力 | 主な利点 |
|---|---|---|
| セル製造 | 最大392 MPa | 粉末を高密度化し、空隙をなくし、イオン経路を作成する |
| サイクル寿命テスト | 25–60 MPa | 電極の膨張/収縮中の剥離を防ぐ |
| アノード安定性 | 中程度から高程度 | リチウムクリープを誘発し、デンドライト成長を抑制する |
優れた全固体電池を構築する準備はできましたか？
KINTEKは、研究開発および生産に必要な精密な圧力を提供するために設計された、自動プレス機や静水圧プレス機を含む高性能ラボプレス機を専門としています。当社の機器は、高性能で長持ちするバッテリーに必要な重要な高密度化と安定した界面を実現するのに役立ちます。
今すぐお問い合わせください。当社のプレスソリューションがバッテリー開発プロセスをどのように強化できるかについてご相談ください。お問い合わせフォームからご連絡ください。専門家がお手伝いいたします。

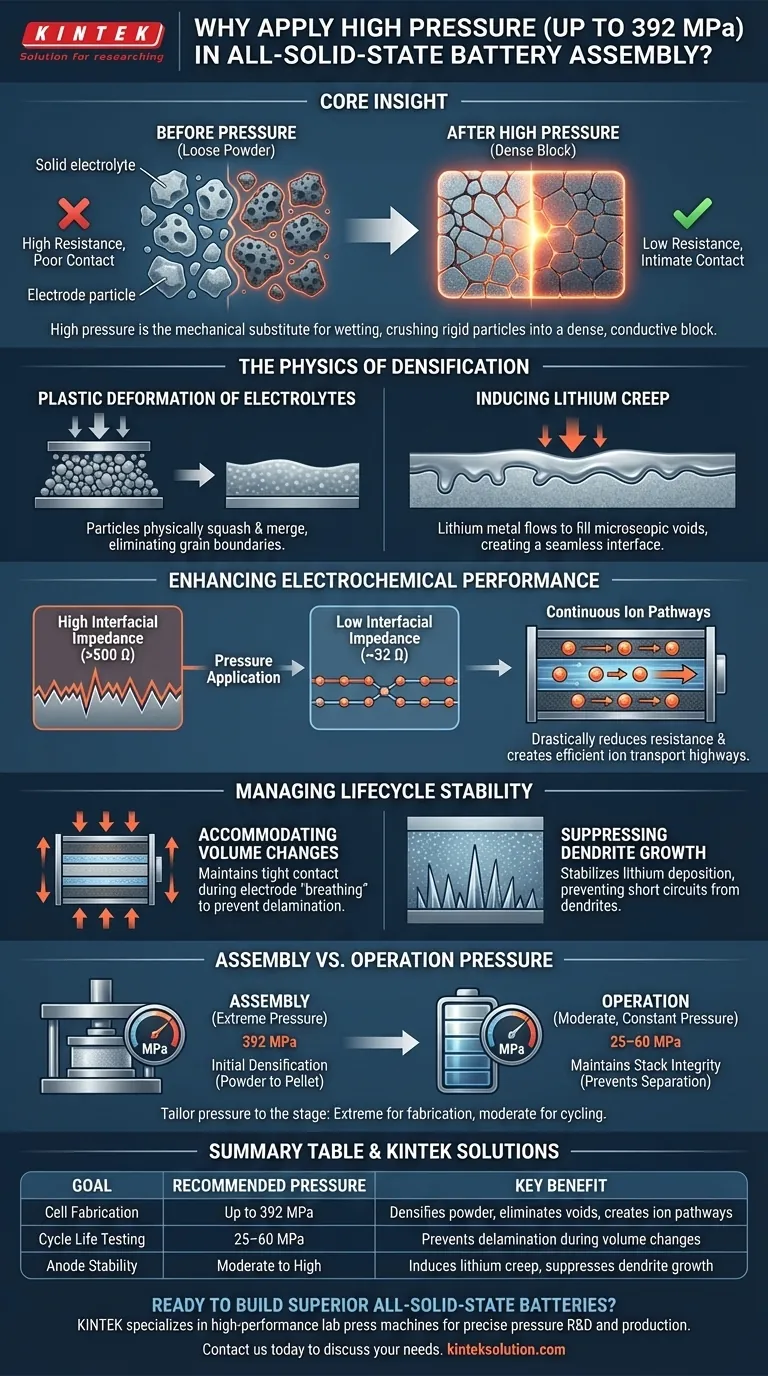

ビジュアルガイド
関連製品
- 実験室用油圧プレス 実験室用ペレットプレス ボタン電池プレス
- 研究室の油圧出版物 2T KBR FTIR のための実験室の餌出版物
- マニュアルラボラトリー油圧プレス ラボペレットプレス
- マニュアルラボラトリー油圧ペレットプレス ラボ油圧プレス
- XRFおよびKBRペレット用自動ラボ油圧プレス
