精密で段階的な圧力制御は、硫化物系全固体電池の構築において不可欠です。なぜなら、セルスタックの個々の層は、機械的特性と緻密化要件が大きく異なるためです。「段階的」な圧力を印加できる実験室用プレスを使用すると、より柔らかいアノード材料を潰したり機械的に劣化させたりすることなく、カソードと電解質の密度を最大化できます。
コアインサイト：固体電池の製造において、圧力は液体電解質の濡れ作用の代替として機能します。段階的な圧力制御により、各層の密度を個別に最適化でき、単一の均一な力でスタック全体を妥協するのではなく、低界面インピーダンスと構造的完全性を確保できます。
段階的圧力の背後にある工学的論理
材料の差異への対応
多層電池スタックでは、異なる材料はそれぞれ最適な成形圧力が異なります。
例えば、複合カソードは、最大密度と粒子接触を達成するために高い圧力（例：375 MPa）を必要とすることがよくあります。
逆に、リチウム-インジウム（Li-In）合金アノードははるかに柔らかく、中程度の圧力（例：120 MPa）しか必要としない場合があります。
構造的損傷の防止
アノードを追加した後、カソードに必要な高圧をスタック全体に印加すると、アノード構造を損傷するリスクがあります。
段階的な制御を備えた実験室用プレスは、逐次的な組み立てプロセスを可能にします。まず、弾力性のある層をプレスし、次に圧力を下げて、後から追加された敏感な層に対応させることができます。
これにより、以前に形成された構造がそのまま維持され、新しい層が適切に統合されることが保証されます。
固体-固体界面の最適化
界面空隙の除去
液体電解質とは異なり、固体電解質は細孔に自然に流れ込みません。
粉末のコールドプレスは、カソード、電解質、アノード間の密接な物理的接触を確立するための主要な方法です。
精密な圧力は、これらの固体-固体界面での空隙を最小限に抑えます。これはイオン伝導の物理的要件です。
インピーダンスの低減
空隙除去の直接的な結果は、界面インピーダンスの大幅な低減です。
低インピーダンスは、電極と電解質間のスムーズなリチウムイオン輸送を促進します。
この精密な初期接触（多くの場合、60 MPaなどの特定の圧力で確立される）がないと、電池は高い内部抵抗と低い性能に悩まされることになります。
電解質密度と安全性
粒界インピーダンスの最小化
製造圧力の大きさは、固体電解質膜の最終密度を直接決定します。
高くて制御された圧力は内部気孔率を低減し、イオン移動を妨げる粒界インピーダンスを最小限に抑えます。
リチウムデンドライトの抑制
高密度で低気孔率の電解質層を達成することは、安全性にとって重要です。
緻密な微細構造は、リチウムデンドライトに対する物理的な障壁として機能します。
圧力が不十分な場合、結果として生じる気孔率がデンドライトを電解質に貫通させ、短絡や故障につながる可能性があります。
トレードオフの理解
静的圧力のリスク
初期製造圧力は高いですが、サイクリング中の動作圧力は慎重に管理する必要があります。
Nb2O5などの材料は、サイクリング中に大幅な体積変化を経験します。
動的圧力要件
サイクリング中の印加スタック圧力が低すぎると、粒子接触が失われ、界面剥離と容量低下につながります。
逆に、サイクリング中の過度の圧力は、リチウム金属のクリープを加速したり、機械的応力破壊を引き起こしたりする可能性があります。
精密な制御により、研究者はパッケージング条件（0.1 MPaから50 MPa）をシミュレートして、接触を壊すことなく体積膨張に対応する「適正」ゾーンを見つけることができます。
目標に合った選択をする
硫化物系電池の実験室用プレスの有用性を最大化するには、特定の研究目標に合わせて圧力戦略を調整してください。
- 主な焦点がエネルギー密度の最大化である場合：カソードと電解質層の気孔率を最小限に抑え、活物質の充填量を最大化するために、高圧ステップ（例：約375 MPa）を優先します。
- 主な焦点が組み立て収率である場合：柔らかいアノード材料を追加する際に力を大幅に（例：120 MPaまで）段階的に下げる厳密な段階的圧力プロトコルを利用して、内部短絡や層の崩壊を防ぎます。
- 主な焦点がサイクル寿命の安定性である場合：体積膨張中の接触を維持しながら機械的疲労を誘発することなく、テスト中の精密で低範囲のスタック圧力（例：0.1〜50 MPa）に焦点を当てます。
圧力制御をマスターすることは、単なる圧縮ではありません。電池の効率と寿命を決定する微細な界面を工学的に設計することです。
概要表：
| 圧力制御目標 | 主な利点 | 典型的な圧力範囲 |
|---|---|---|
| エネルギー密度の最大化 | カソード/電解質の気孔率を最小限に抑える | 約375 MPa |
| 組み立て収率の向上 | スタッキング中の柔らかいアノード材料を保護する | 120 MPaまで |
| サイクル寿命安定性の向上 | 体積膨張中の接触を維持する | 0.1〜50 MPa |
KINTEKの精密ラボプレスで、優れた固体電池を設計しましょう。
当社の自動ラボプレス、静水圧プレス、および加熱ラボプレスは、硫化物系電池スタックの各層を最適化するために必要な正確で段階的な圧力制御を提供するように設計されています。KINTEK機器は、カソードと電解質の精密な緻密化を可能にしながら、敏感なアノードを保護することにより、低界面インピーダンス、デンドライト成長の抑制、および全体的なセル性能と安全性の向上を支援します。
電池の効率と寿命を決定する微細な界面をマスターする準備はできましたか？ 当社の専門家にお問い合わせください、お客様の研究目標に最適なラボプレスソリューションを見つけましょう。

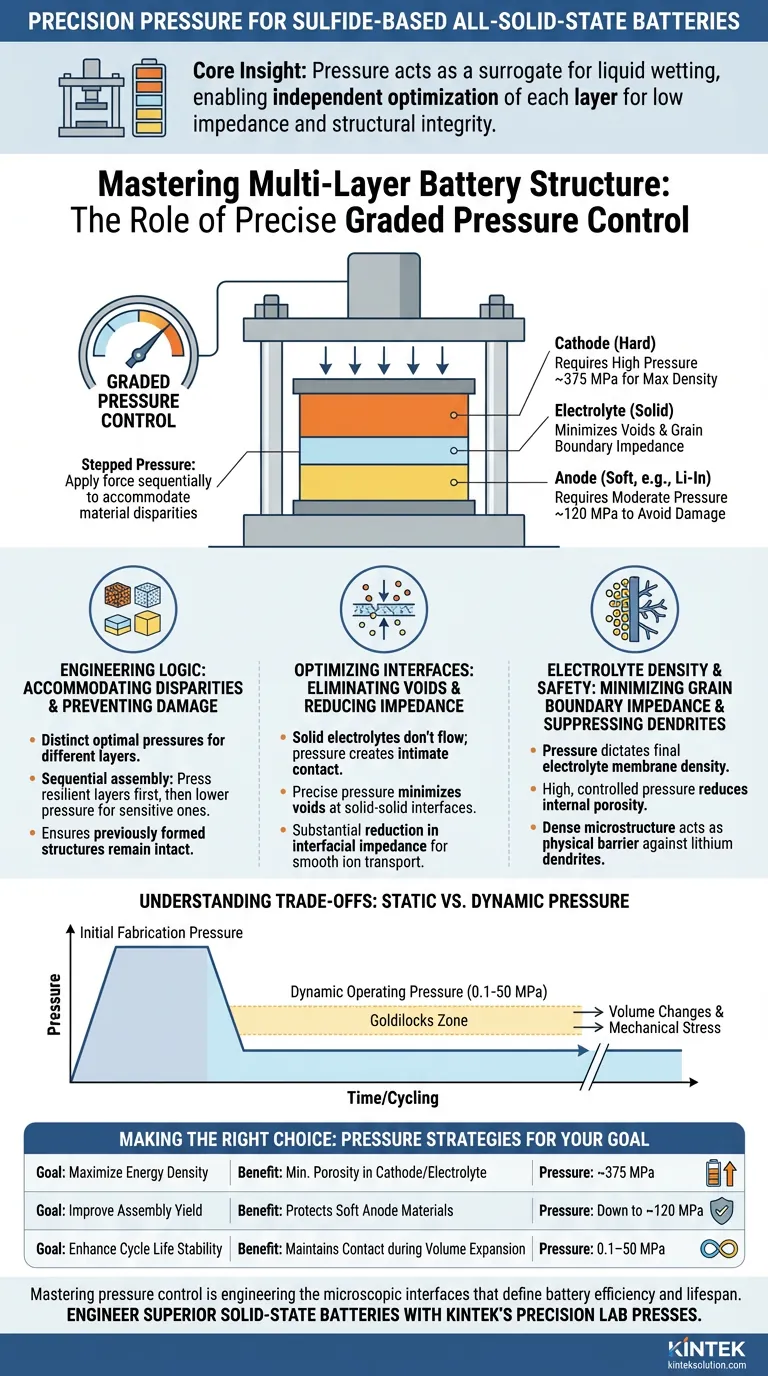

ビジュアルガイド
関連製品
- 実験室の油圧割れた電気実験室の餌の出版物
- 実験室用油圧プレス 実験室用ペレットプレス ボタン電池プレス
- ラボ用割れ防止プレス金型
- 研究室の油圧出版物 2T KBR FTIR のための実験室の餌出版物
- 電気実験室の冷たい静水圧プレス CIP 機械
