コールドアイソスタティックプレス（CIP）は優れた密度を実現しますLiFePO4/PEO複合材料において、単軸熱間プレス（HP）で使用される一方向の力ではなく、あらゆる方向から均一で等方的な圧力を利用するためです。熱間プレスでは、柔らかいポリマー電解質がしばしば横方向に広がり、変形を引き起こしますが、CIPは活物質粒子と電解質を3次元空間で圧縮し、電極の形状を変形させることなく、粒子間の空隙を効果的に排除します。
コアインサイト PEOのような柔らかいポリマーを使用する複合カソードでは、密度は電解質が活物質粒子の間の空間をどの程度満たしているかによって決まります。単軸熱間プレスはサンプルを平らにして広げる傾向がありますが、CIPはあらゆる角度から成分を押し込み、充填密度と構造の均一性を最大化します。
圧力印加のメカニズム
力の方向性
根本的な違いは、加えられる力のベクトルにあります。単軸熱間プレスは垂直方向に機械的な力を加えます。複合材料では、これはしばしば密度勾配を生み出し、材料はプレス面に近いほど密度が高く、中心や端では密度が低くなります。
油圧圧縮と機械的圧縮
CIPは液体媒体を使用して圧力を印加します。これにより、力は静水圧的かつ全方向的になります。カソード材料のすべての表面は、同時に全く同じ量の圧力を受けます。
圧力影の排除
単軸プレスでは、硬い粒子が垂直方向の力から隣接する空隙を「遮蔽」し、空気の隙間を残す可能性があります。CIPの等方性は、圧力が粒子を包み込み、柔らかいPEO電解質を、上からだけでなく、横と下からもこれらの微細な空隙に押し込むことを保証します。
複合微細構造への影響
横方向の伸びの防止
PEOベースのカソードの熱間プレスにおける重要な故障モードは、横方向の伸びです。PEOは柔らかいため、過度の垂直方向の圧力はポリマーを側面に押し出し、内部構造を密にするのではなく、フィルムの寸法を変更します。
3D空間圧縮
CIPはこの「押しつぶす」効果を回避します。あらゆる側面から材料を圧縮することにより、LiFePO4活物質粒子、導電助剤、およびPEO固体電解質を3D空間でより近づけます。
均一性と表面仕上げ
この均一な圧縮の結果は、均質な内部構造を持つカソードです。熱間プレスされたサンプルは密度分布が不均一になる可能性があるのに対し、CIPはより滑らかな表面と一貫した内部密度を生成し、これは信頼性の高い電気化学的性能にとって不可欠です。
トレードオフの理解
寸法安定性と形状変化
CIPは密度において優れていますが、「グリーンボディ」（焼成前の材料）の慎重な取り扱いが必要です。このプロセスは、すべての寸法において予測可能な収縮をもたらします。
プロセスの複雑さ
単軸熱間プレスは、平坦な形状の場合、多くの場合、より速く、実装が簡単です。CIPでは、サンプルを液体媒体に対して密閉する必要があり、製造ワークフローにステップが追加されます。しかし、このトレードオフは、高性能固体電池に必要な高いグリーン強度と耐食性を達成するためにしばしば必要です。
目標に合わせた適切な選択
LiFePO4/PEOカソードの製造を最適化する際には、プレス方法の選択が粒子-電解質界面の品質を決定します。
- 体積エネルギー密度の最大化が主な焦点である場合：CIPを優先してください。等方性圧力は空隙体積を最小限に抑え、電極構造に詰め込まれる活物質の量を最大化します。
- 正確なフィルム寸法の維持が主な焦点である場合：HPには注意してください。横方向の伸びを避けるために圧力を慎重にバランスさせる必要があります。CIPはより予測可能で均一な収縮を提供します。
最終的に、PEOベースの複合材料の場合、等方性圧縮は、ポリマーマトリックスの構造的完全性を犠牲にすることなく高密度を達成するための唯一の信頼性の高い方法です。
概要表：
| 特徴 | コールドアイソスタティックプレス（CIP） | 単軸熱間プレス（HP） |
|---|---|---|
| 圧力方向 | 等方的（全方向） | 単軸（一方向） |
| PEOポリマーへの影響 | 横方向の伸びなし；均一な圧縮 | 横方向への広がりと変形 |
| 密度と微細構造 | 高密度、均一；空隙を排除 | 密度勾配；潜在的な空隙 |
| 寸法安定性 | 全方向における予測可能な収縮 | 形状変化と厚さの不均一のリスク |
KINTEKで固体電池電極製造を最適化しましょう
LiFePO4/PEOカソードの密度勾配やポリマー変形にお悩みですか？KINTEKは、敏感な複合材料の均一な圧縮のために設計された等方圧プレスを含む、高度なラボプレスソリューションを専門としています。当社の機器は、最大の粒子-電解質界面接触を保証し、より高い体積エネルギー密度と優れた電気化学的性能につながります。
次世代の固体電池を開発している場合でも、電極製造プロセスを最適化している場合でも、当社の専門知識は、再現性の高い高密度結果を達成するのに役立ちます。
当社の専門家にお問い合わせください、当社のラボプレス機がお客様の研究開発をどのように強化できるかについてご相談ください！

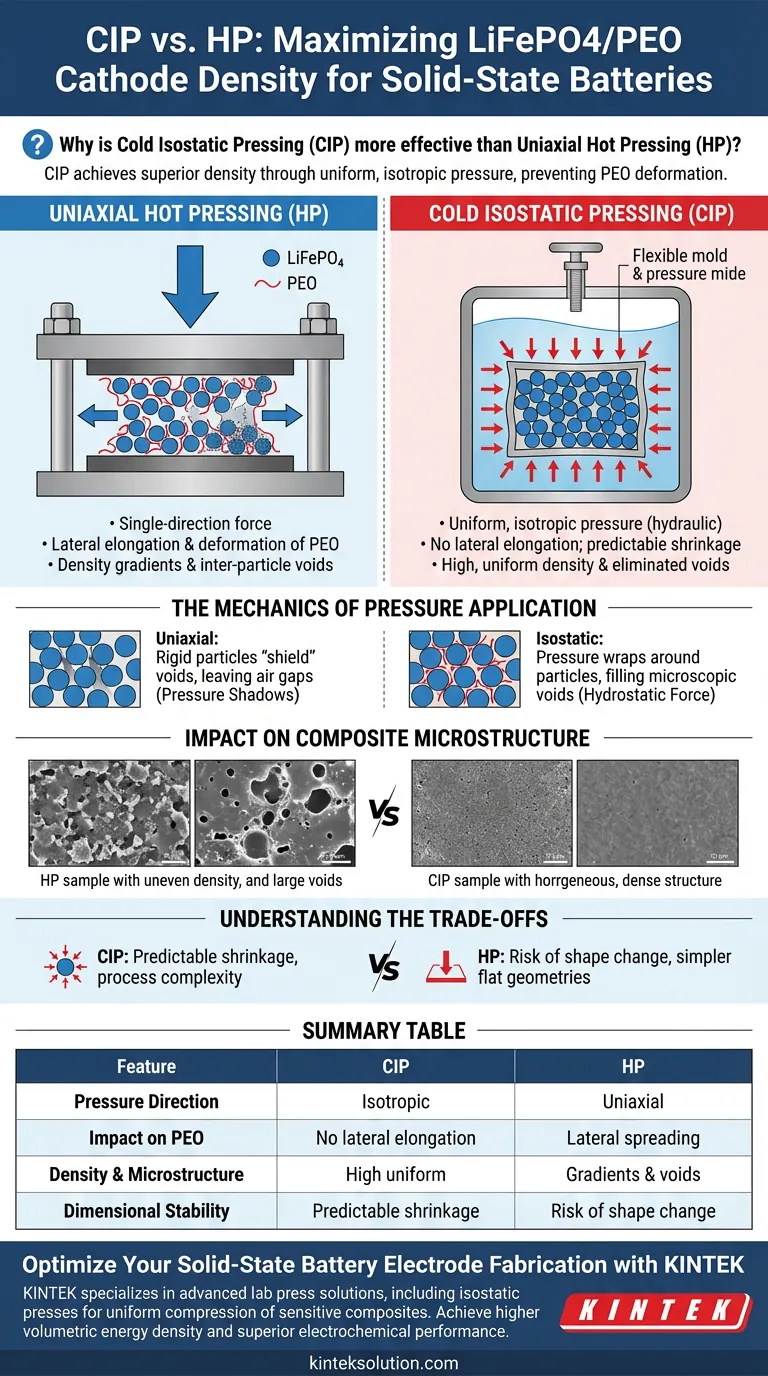

ビジュアルガイド
