ラボプレスにおいて、プラテンサイズは装置の運転能力と効率を決定する基本的な仕様です。これらの加熱プレートは、数インチの小さな正方形の寸法から、産業規模の作業に対応する大きな長方形の表面まで多岐にわたります。選択するサイズは、処理できるサンプルの種類、達成できる圧力、ワークフロー全体の効率に直接影響します。
適切なプラテンサイズを選択することは、重要なバランス調整です。大きなプラテンはより大きなサンプルに対応できる汎用性を提供しますが、同じ圧力（PSI）を達成するためには著しく大きな力が必要となり、加熱の均一性やサイクルタイムに悪影響を及ぼす可能性があります。
プラテンサイズの核となる機能
最も基本的なレベルでは、プラテンはサンプルまたはモールドを収容できるだけの大きさが必要です。しかし、この寸法が持つ意味ははるかに深く、プレス操作全体の物理学に影響を与えます。
一般的なサイズカテゴリー
ほとんどのラボプレスは、いくつかの標準的なサイズ範囲に分類されます。小型のプレスには 6インチ x 6インチ または 9インチ x 9インチ のプラテンが採用されており、これは小規模な材料試験、品質管理用のペレット、またはサンプル材料が限られたR&Dに最適です。
より大きなベンチトップまたはパイロットスケールのプレスでは、 12インチ x 12インチ または 15インチ x 15インチ のプラテンがよく使用されます。これらは、より大きなモールドを使用したり、より大きなコンポーネントを試験したり、複数の小さなサンプルを同時に処理したりする柔軟性を提供します。
サイズと圧力の重要な関連性
これは理解すべき最も重要な概念です。プレスの総力（トンで測定）は、サンプルにかかる圧力（1平方インチあたりのポンド、またはPSIで測定）とは異なります。
圧力は 力 ÷ 面積 として計算されます。これは、一定のトンのプレスでは、力がより大きな面積に分散されるため、プラテンが大きくなると達成可能な圧力が低くなることを意味します。
雪の中のかんじきとスティレットヒールの違いを想像してください。人の体重（力）は一定ですが、スティレット（小さな面積）は莫大な圧力を発生させるため深く沈みますが、かんじき（大きな面積）は上に留まります。小型プラテンを備えた25トンのプレスは、巨大なプラテンを備えた50トンのプレスよりもはるかに高いPSIを発生させることができます。
トレードオフの理解
プラテンサイズの選択は、単に最も大きいものを手に入れることではありません。目標は、主要なアプリケーションに対して最も適切なサイズを選択することです。不適切な選択をすると、著しい非効率性が発生します。
「大きすぎる」問題
サンプルよりもはるかに大きいプラテンを使用するのは非効率的です。余分な鋼材を加熱することになり、エネルギーを浪費し、目標温度に達するまでの時間が増加します。
さらに、プラテン面積がプレスのトン数容量に対して大きすぎる場合、材料に要求されるPSIを達成することが困難または不可能になることがあります。
「小さすぎる」問題
これはより明白な制限です。モールドやサンプルが単に収まらない場合、そのアプリケーションにとってプレスは役に立たなくなります。
サンプルがかろうじて収まったとしても、その一部がプラテンの端に近すぎる可能性があります。プラテンの端は中央部よりもわずかに冷たい場合があるため、これは加熱の不均一性や結果の一貫性の欠如につながる可能性があります。
加熱と冷却への影響
大きなプラテンはより大きな 熱質量 を持ちます。これは、加熱に時間がかかり、冷却にも時間がかかることを意味します。
プロセスで迅速な加熱および冷却サイクルが必要な場合、小型で機敏なプラテンシステムは、常に大型のものよりも優れた性能を発揮します。サイクルの遅延はラボのスループットを低下させ、材料の特性に影響を与える可能性があります。
アプリケーションに最適な選択を行う
あなたの決定は、材料とプロセス目標を明確に理解することによって推進されるべきです。
- 小さな多様なサンプルでのR&Dが主な焦点の場合： 圧力制御を最大化し、材料の無駄を最小限に抑えるために、標準的な小型プラテン（例：6インチ x 6インチから9インチ x 9インチ）を選択します。
- 高圧アプリケーションが主な焦点の場合： 材料が要求する高PSIを達成するために必要な総プレス・トン数が少なくなるため、より小さなプラテンを優先します。
- パイロット生産または大型コンポーネントのテストが主な焦点の場合： 意図する最大のモールドを余裕をもって収容できるプラテンサイズ（例：12インチ x 12インチ以上）を選択します（わずかな余白を残して）。
- 一度に複数のサンプルを実行することが主な焦点の場合： すべてのモールドが接触しないようにプラテン面積が十分に大きいことを確認し、プレスが押される総表面積に対して適切な力を供給できることを確認します。
最終的に、プラテンサイズを特定の材料とプロセス要件に合わせることが、再現性があり信頼できる結果を得るための鍵となります。
概要表：
| プラテンサイズ | 最適な用途 | 主な考慮事項 |
|---|---|---|
| 6インチ x 6インチ ～ 9インチ x 9インチ | 小規模R&D、品質管理 | 圧力を最大化し、材料の無駄を最小限に抑える |
| 12インチ x 12インチ ～ 15インチ x 15インチ | パイロット生産、大型コンポーネント | 汎用性のためにサイズと力をバランスさせる |
| 大型サイズ | 産業規模の作業 | 高トン数が必要、加熱の均一性に影響を与える可能性あり |
ラボプレスに最適なプラテンサイズの選択でお困りですか？ KINTEKは、ラボの多様なニーズを満たすように設計された自動ラボプレス、静水圧プレス、加熱ラボプレスを含むラボプレス機械を専門としています。当社の専門家は、特定のアプリケーションにおいて効率を高め、正確な圧力制御を達成し、加熱の均一性を向上させるための完璧なプラテンサイズの選択をお手伝いします。お客様の要件について話し合い、ラボのパフォーマンスを向上させるために、今すぐお問い合わせください！

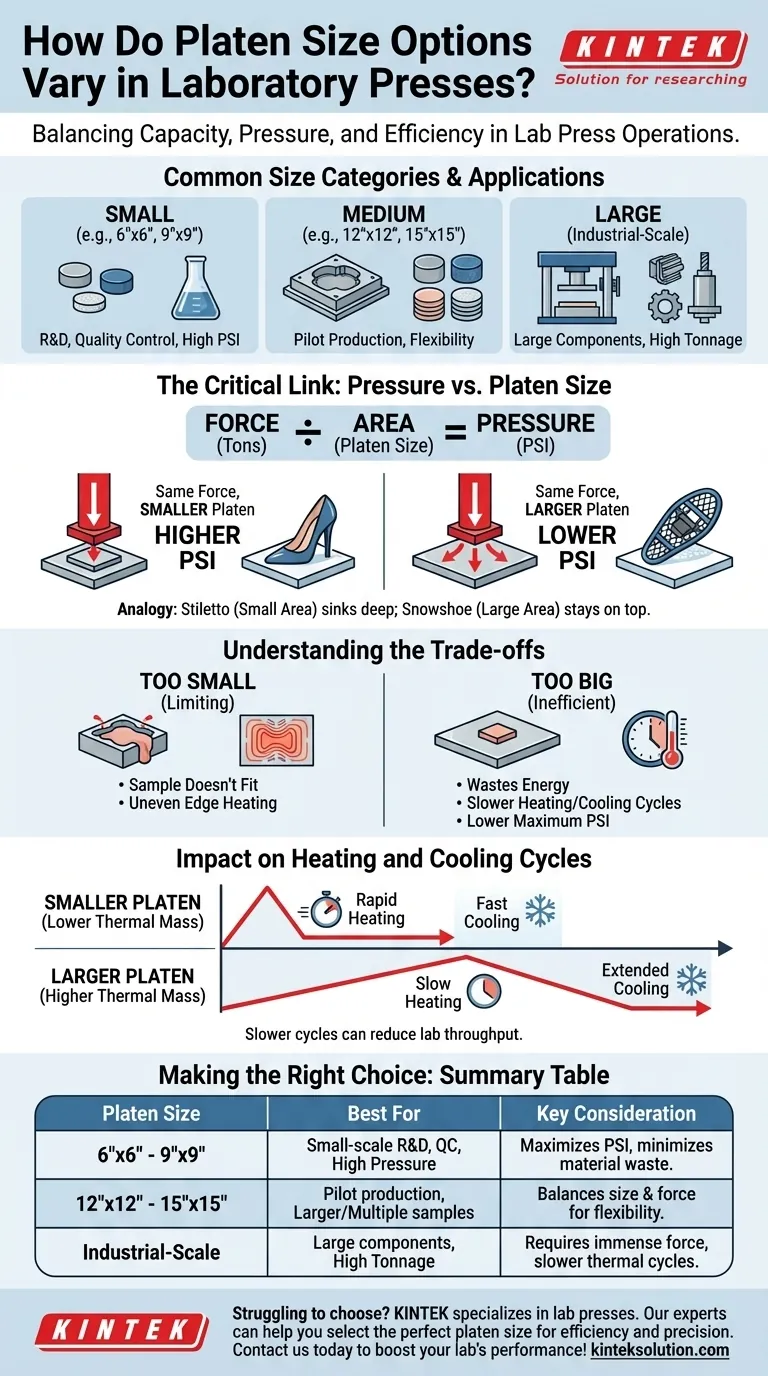

ビジュアルガイド
