印加圧力はイオン伝導率にどのように影響しますか？ 75Li2S·25P2S5電解質の真の可能性を引き出す

印加圧力は、75Li2S·25P2S5ガラス電解質の性能を引き出すための重要な変数として機能します。実験室用プレスによって印加される圧力を増加させると、材料のイオン伝導率が直接的に増加します。これは、圧力が電解質粉末粒子を機械的に押し込み、それらの間の絶縁性の空隙を減らし、リチウムイオンが移動するためのより連続的な経路を作成するためです。

高圧の印加は、硫化物ベースの粒子の塑性変形を促進し、緩い粉末を効果的に緻密なペレットに変換します。このプロセスにより、物理的な隙間が排除され、結晶粒界抵抗が低下し、測定された伝導率が材料の真の固有のポテンシャルに近づくことが可能になります。

緻密化のメカニズム

物理的な隙間の解消

電解質が緩い粉末状の場合、粒子間にはかなりの空隙と内部の亀裂が存在します。

これらの空隙はイオン移動の障壁として機能します。圧力を上げると、これらの空の空間の体積が劇的に減少し、粒子が密接に接触するように強制されます。

粒子の塑性変形

75Li2S·25P2S5のような硫化物ベースの電解質は比較的柔らかいです。高圧下では、単に再配列するだけでなく、塑性変形を起こします。

これは、粒子が形状を物理的に変化させて、間隙を埋めることを意味します。この変形は、バルク材料を模倣する一貫した固相界面を作成するために不可欠です。

印加圧力はイオン伝導率にどのように影響しますか？ 75Li2S·25P2S5電解質の真の可能性を引き出す

電気抵抗への影響

結晶粒界抵抗の低減

粉末コンパクトにおける主なインピーダンスは、通常、「結晶粒界」—粒子が接する界面—から生じます。

低圧では、これらの境界での接触が悪く、抵抗が高くなります。十分な力を印加することで、ペレットの総伝導率を向上させる最も重要な要因である結晶粒界抵抗を劇的に低減できます。

固有伝導率への接近

低圧では、伝導率測定は、材料自体の品質ではなく、粉末の充填状態を反映していることがよくあります。

圧力が（360 MPaなどの）高レベルに向かって増加すると、粒子接触の影響は薄れます。この段階では、測定された伝導率は、75Li2S·25P2S5材料の固有バルク伝導率を反映し始めます。

トレードオフの理解

過小評価のリスク

印加圧力が低すぎると、測定は接触抵抗によって支配されます。

たとえば、材料の緻密化閾値以下の圧力で測定すると、人工的に低い伝導率値が得られる可能性があります。これは、電解質化学の実際の性能を不明瞭にします。

圧力 magnitude のばらつき

緻密化の原理は普遍的ですが、「飽和」（伝導率が上昇しなくなる点）に達するために必要な正確な圧力は異なる場合があります。

一部の状況では、空隙を減らすためのインピーダンス分光法には60 MPaで十分であると示唆されていますが、他の状況では、特定のペレット作製における結晶粒界効果を完全に最小限に抑えるために360 MPaもの高圧が必要であると示唆されています。

目標に合わせた適切な選択

データの信頼性を最大化するために、プレス手順を特定の目的に合わせて調整してください。

主な焦点が材料特性評価である場合：結晶粒界の変数を排除し、ガラスの真のバルク伝導率を測定するために、最も高い安全な圧力（例：360 MPaまで）を印加してください。
主な焦点が実験の一貫性である場合：ペレット密度のばらつきが材料の違いによるものであることを保証するために、すべてのサンプルで一定の規制された圧力を維持してください。

最終的に、高圧は単なる製造ステップではなく、抵抗性の高い粉末と高性能の固体電解質との間のギャップを埋めるための基本的な要件です。

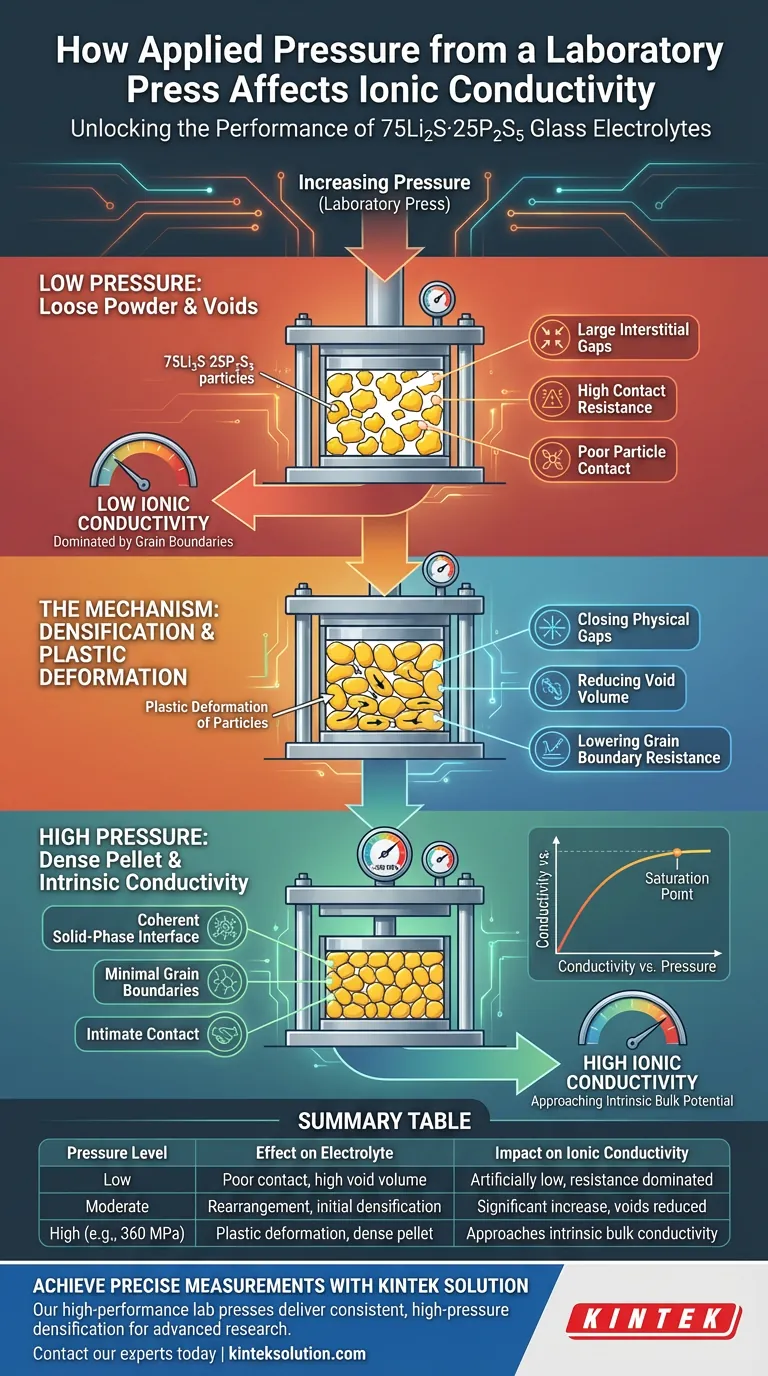

要約表：

圧力レベル	電解質への影響	イオン伝導率への影響
低圧	粒子接触不良、空隙体積大	人工的に低く、接触抵抗に支配される
中程度の圧力	粒子再配列、初期緻密化	空隙が減少するにつれて大幅に増加
高圧（例：360 MPa）	塑性変形、結晶粒界最小限	材料の固有バルク伝導率に近づく
