コールド等方圧プレス（CIP）は、成形体の品質を根本的に向上させます。これは、パスカルの原理を利用して、単一の垂直軸ではなく、あらゆる方向から均一な静水圧を印加するためです。CIPは、剛性のある金型を流体圧力に置き換えることで、従来の単軸プレスに固有の密度勾配や内部応力を排除し、機械的により優れた、微細構造的に均一な「グリーン体」をもたらします。
重要なポイント コールド等方圧プレスの優位性は、従来のプレスにおける不均一な密度の主な原因である「金型壁との摩擦」を排除できる能力にあります。等方的に圧力を印加することで、CIPは材料のすべての立方ミリメートルが均等に圧縮されることを保証し、後続の焼結段階でしばしば発生する亀裂や反りを防ぎます。
均一性のメカニズム
金型壁との摩擦の排除
従来の単軸プレスでは、粉末は剛性のある金型内で圧縮されます。圧力が印加されると、粉末と金型壁の間に摩擦が発生します。
この摩擦は「遮蔽」効果を生み出し、部品内の密度の大きなばらつきにつながります。CIPは、流体中に浸されたエラストマー製金型を使用し、この摩擦とそれに伴う勾配を完全に排除します。
均質な密度の達成
静水圧（液体または気体による）で圧力が印加されるため、成形体のすべての表面にかかる力は同じです。
これにより、粉末粒子は、材料の体積全体にわたって一貫した、非常に高い充填密度を達成できます。この均一性は、信頼性の高い性能にとって最も重要な要素です。
構造的完全性と微細構造
内部応力の最小化
単軸プレスでは、不均一な力分布により、圧縮された部品に内部応力が閉じ込められることがよくあります。
CIPは、内部応力が大幅に低い「グリーン体」（加熱前の圧縮された粉末）を作成します。これは、金型から取り外した後の部品の形状維持にとって不可欠です。
微細亀裂の防止
等方圧プレスによって提供される均一性は、脆性または微細な粉末に特に有益です。
応力集中を回避することで、CIPは微細亀裂の形成を最小限に抑えます。これは、最終製品の機械的信頼性とイオン輸送均一性を直接向上させます。
設計の柔軟性と形状
アスペクト比の制限の克服
単軸プレスは、部品の断面積とその高さの比率によって厳密に制限されます。部品が高くて細い場合、圧力は効果的に伝わりません。
CIPにはこの制限がありません。圧力は上部と下部だけでなく側面からもかかるため、背の高い部品でも短い部品と同じ均一性で圧縮できます。
複雑な形状の実現
単軸プレスは、剛性のある工具の性質上、固定寸法の単純な形状に制限されます。
CIPは柔軟なエラストマー製金型を使用します。これにより、剛性のある金属製金型から取り出すことが不可能であった複雑な形状や形状の圧縮が可能になります。
運用上の違いの理解
潤滑剤の排除
単軸プレスでは、金型壁との摩擦を軽減するために潤滑剤が必要になることがよくあります。これらの潤滑剤は後で燃焼させる必要があり、欠陥を引き起こす可能性があります。
CIPは金型壁用潤滑剤の必要性を排除します。これにより、より高いプレス密度が可能になり、焼結中の潤滑剤除去に伴うリスクがなくなります。
工具の複雑さ
単軸プレスは「簡単」と説明され、通常は電極ディスクのような単純な形状に使用されます。
CIPは優れた品質を提供しますが、これらの結果を達成するために、流体媒体と高圧容器（最大300 MPa）を含む、より複雑なセットアップを採用しています。
目標に合った選択
CIPは優れた材料特性を提供しますが、方法の選択は、形状と性能に関する特定の要件によって異なります。
- 基本的な形状と単純さが主な焦点の場合：従来の単軸プレスは、わずかな密度勾配が許容されるディスクのような単純な形状を準備するための、簡単で効果的な方法です。
- 高性能と信頼性が主な焦点の場合：コールド等方圧プレスは、特に複雑な形状や脆性材料の場合、均一な微細構造、高密度、および微細亀裂の排除を保証するために不可欠です。
最終的に、CIPは単なる成形方法ではなく、欠陥のない最終製品に必要な基盤を築く品質保証ステップです。
概要表：
| 特徴 | 従来の単軸プレス | コールド等方圧プレス（CIP） |
|---|---|---|
| 圧力印加 | 単一の垂直軸 | 均一な静水圧（全方向） |
| 密度均一性 | 金型壁との摩擦による勾配が生じやすい | 成形体全体で高度に均質 |
| 内部応力 | 高く、反りや亀裂につながる可能性がある | 大幅に低い |
| 適切な形状 | 単純な形状（例：ディスク） | 複雑な形状と高いアスペクト比 |
| 潤滑剤の必要性 | しばしば必要 | 排除 |
| 微細構造の完全性 | 微細亀裂のリスクあり | 強化され、欠陥を最小限に抑える |
コールド等方圧プレスで優れた成形体品質を実現しませんか？
KINTEKの高度なラボプレス機は、コールド等方圧プレス機を含め、研究に必要な均一な密度と構造的完全性を提供するように設計されています。
脆性セラミックス、先進バッテリー、または複雑な材料形状に取り組んでいるかどうかにかかわらず、当社の専門知識により、信頼性の高い高性能な結果が得られます。
次のブレークスルーのためのより強固な基盤を構築するお手伝いをさせてください。
当社のプレス専門家にお問い合わせください、お客様固有のアプリケーションニーズについてご相談ください！

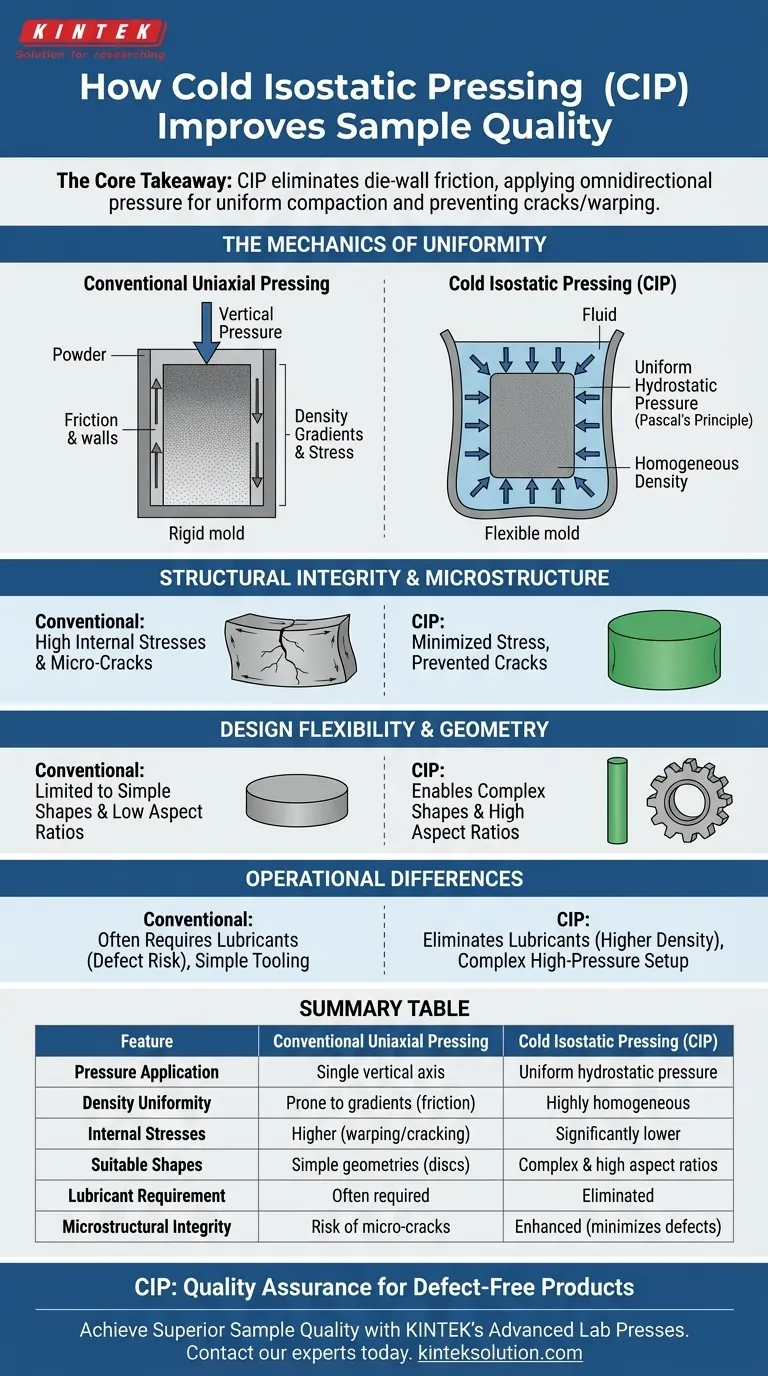

ビジュアルガイド
