コールド等方圧プレス（CIP）は、粉末を固める技術です。柔軟な金型に均一な静水圧をかけることで、高密度で複雑な部品を量産する高度セラミックスの製造に利用されます。単一方向から力を加えるユニ軸プレスとは異なり、CIPはセラミック粉末に全方向から等しい圧力をかけるため、優れた微細構造の均一性とニアネットシェイプ精度を持つ部品が得られます。
核心的な洞察 従来の金型プレスは単純な形状では高速ですが、CIPは均一な密度分布と複雑な形状を必要とするセラミックスの量産に不可欠です。これにより、ひび割れの原因となる内部応力勾配が排除され、航空宇宙、エネルギー、自動車分野の重要部品の高い信頼性が確保されます。
優れた材料密度の実現
量産におけるCIPの主な技術的利点は、焼結前のセラミック「グリーンボディ」（未焼成部品）の微細構造を操作できることです。
均一な密度分布
従来の製造では、金型壁との摩擦により密度勾配が生じます。CIPは流体力学を利用して圧力をかけることでこれを排除します。圧力は通常60 MPaから300 MPaの範囲で、部品全体に均等に作用します。これにより、部品全体で一貫した密度を持つグリーンボディが得られます。
内部欠陥の排除
圧力が等方性（全方向に等しい）であるため、粒子間の巨視的な空隙が効果的に閉じられます。この粒子の再配列により、高温焼結段階での変形やひび割れを引き起こす応力集中が防止されます。
焼結性能の向上
LiFePO4やc-LLZO（全固体電池電解質）などの先端材料にとって、この密度は重要です。CIPは、焼成中に高い焼結密度を可能にするコンパクトな構造を作成し、イオン伝導率と機械的強度を大幅に向上させます。
形状の制約の克服
量産では複雑な形状がしばしば課題となりますが、CIPは成形プロセスを剛性金属工具から切り離すことでこれを解決します。
複雑な形状の製造
CIPは、ユニ軸金型プレスでは不可能な形状を形成できます。これには、凹面、中空、または細長い形状が含まれます。量産の典型的な例は、スパークプラグに見られるアルミナ絶縁体であり、特定の細長い内部形状が必要です。
ニアネットシェイプ効率
このプロセスにより、最終寸法に非常に近い部品が製造されます。この「ニアネットシェイプ」機能により、高価で時間のかかる後処理（機械加工）の必要性が大幅に減り、原材料の大幅な節約につながります。
トレードオフの理解
客観的な決定を下すためには、CIPの利点と射出成形などの他の工業的方法を比較検討する必要があります。
サイクルタイム対品質
CIPは優れた密度均一性を提供しますが、一般的に射出成形よりもサイクルタイムが長くなります。射出成形は、微細構造の完璧さよりも速度が優先される、小規模でそれほど重要でない部品の高量生産によく使用されます。
金型費用
CIPは通常、柔軟な金型（ゴムバッグなど）を使用します。これは、射出成形や乾式プレスに必要な高価な硬化鋼ダイと比較して、金型費用が低くなります。ただし、これらの柔軟な金型の寿命は短い場合があり、量産ラインでは異なるメンテナンス戦略が必要になります。
目標に合わせた適切な選択
製造ワークフローにコールド等方圧プレスを統合する際は、特定の性能要件を考慮してください。
- 幾何学的複雑さが主な焦点の場合：アンダーカット、長いアスペクト比、または硬質ダイでは取り出せない内部空洞を持つ部品にはCIPを選択してください。
- 材料信頼性が主な焦点の場合：高密度セラミックスの密度勾配を排除し、焼結後の収縮と強度の一貫性を確保するためにCIPを導入してください。
- 迅速で低コストの大量生産が主な焦点の場合：射出成形が品質基準を満たせるかどうかを評価してください。単純な形状では、より高速なスループットを提供する可能性があります。
CIPを活用することで、製造業者は材料科学と量産の間にあるギャップを埋め、構造的完全性を損なわない高度なセラミックスを提供できます。
要約表：
| 側面 | CIPの利点 | 量産における利点 |
|---|---|---|
| 密度分布 | 均一で等方性の圧力（60～300 MPa） | 内部応力勾配を排除し、焼結中のひび割れを防止 |
| 形状能力 | 複雑な形状（アンダーカット、中空、細長い形状）を形成 | ニアネットシェイプ部品を可能にし、後処理と材料の無駄を削減 |
| 材料性能 | LiFePO4、c-LLZOなどの材料に対する優れたグリーンボディ密度 | 最終的な焼結特性（イオン伝導率、機械的強度）を向上 |
| 金型 | 硬質ダイに対する低コストの柔軟な金型 | 複雑な部品の初期金型投資を削減 |
信頼性の高い高性能プレスソリューションでセラミック製造プロセスを強化する準備はできていますか？
KINTEKでは、研究所やR&D環境の厳しい要求を満たすように設計された、等方圧プレスシステムを含む先進的なラボプレス機を専門としています。当社の専門知識は、次世代の高度セラミックスの開発に不可欠な均一な密度と複雑な形状の実現を支援します。
お問い合わせ、当社のプレス技術が材料科学と生産目標の間のギャップをどのように埋めることができるかについてご相談ください。

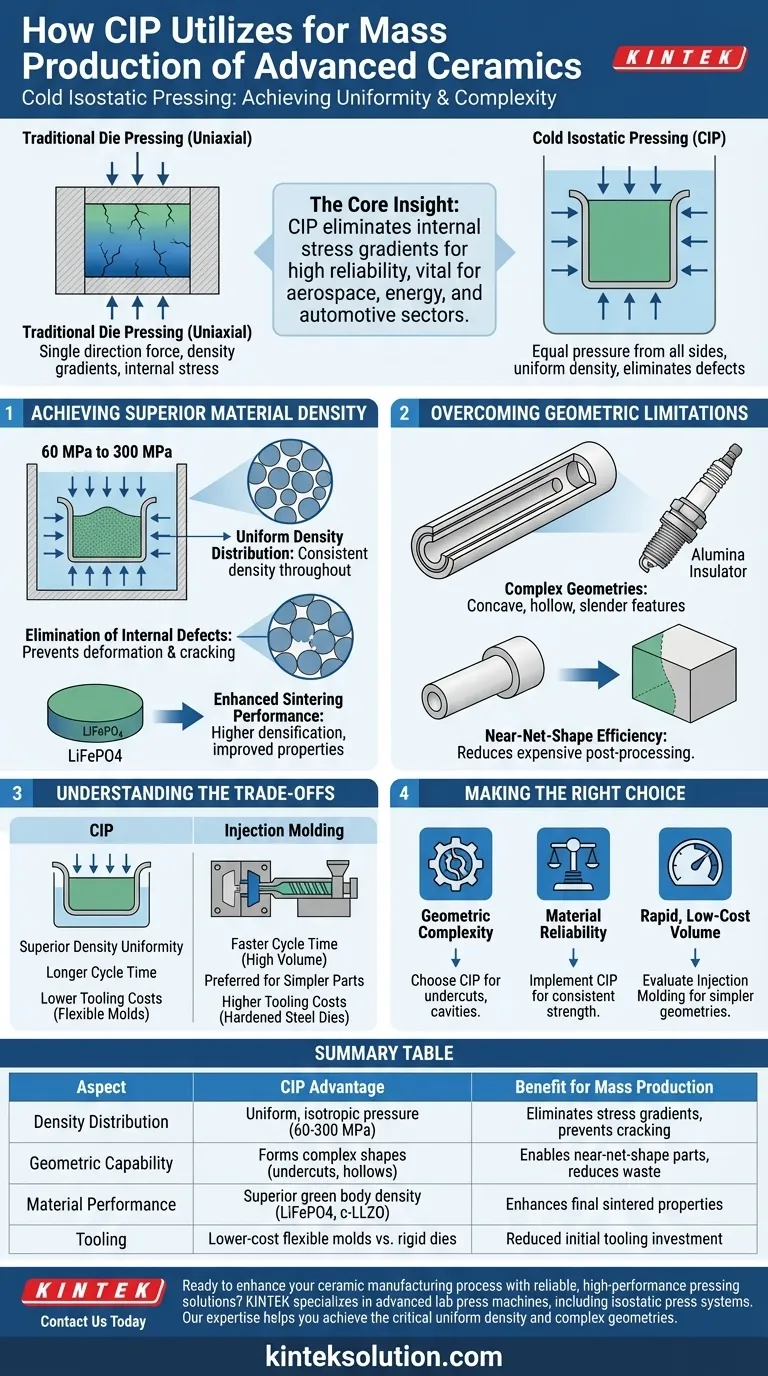

ビジュアルガイド
