実験室用ホットプレスでシールを交換するにはどうすればよいですか？漏れのない性能を実現するための45度スカーフカットを習得する

実験室用ホットプレスでシールを適切に交換するには、重要な手順として、メインシールを支えるバックアップリングに正確な45度の切り込みを入れることが含まれます。この「スカーフカット」として知られる技術により、リングをストレッチさせたり損傷させたりすることなく溝に組み込むことができ、正しく密着して高圧シールに必要なサポートを提供します。

シール交換を成功させることは、単に部品を交換するだけではありません。これは、安全性と技術が最も重要となる精密作業です。45度のスカーフカットは、シールアセンブリを正しく取り付けるための鍵であり、即時の故障を防ぎ、機器の長期的な完全性を確保します。

安全なシール交換の準備

コンポーネントに触れる前に、環境が安全であり、正しい材料を持っていることを確認する必要があります。これらの予備的な手順を実行しないことが、事故や手直しの最も一般的な原因となります。

ゼロエネルギー状態の確保

機械の電源は完全に切断する必要があります。これには、主電源ブレーカーの遮断、油圧ラインの切断、および蓄積されたエネルギーのすべてが解放されたことの確認が含まれます。例外なく、施設のロックアウト/タグアウト（LOTO）手順に従ってください。

正しい工具と部品の準備

OEM指定のシールキットがあることを確認してください。不適切な材料を使用すると、熱と圧力の下で壊滅的な故障につながる可能性があります。また、切り込み用の鋭いユーティリティナイフまたはブレード、シックネスゲージ、分解用のアライアンス用レンチが必要になります。

作業エリアの清掃

油圧ラム、シリンダー、および周辺エリアを徹底的に清掃してください。システムに混入した汚れ、砂粒、古いシールの破片は、金属表面を傷つけ、新しいシールが早期に故障する原因となります。

段階的な交換プロセス

プレスが安全な状態になったら、機械的な作業を開始できます。このプロセス全体を通して、精度が指針となります。

古いシールのアクセスと取り外し

メインシリンダーまたはラムシールにアクセスするために、必要なコンポーネントを注意深く分解します。非傷つけ性のピックツールを使用して、古い硬化したシールとその奥にあるバックアップリングを優しくこじ開けて取り外します。取り外す際は、すべてのコンポーネントの向きに注意してください。

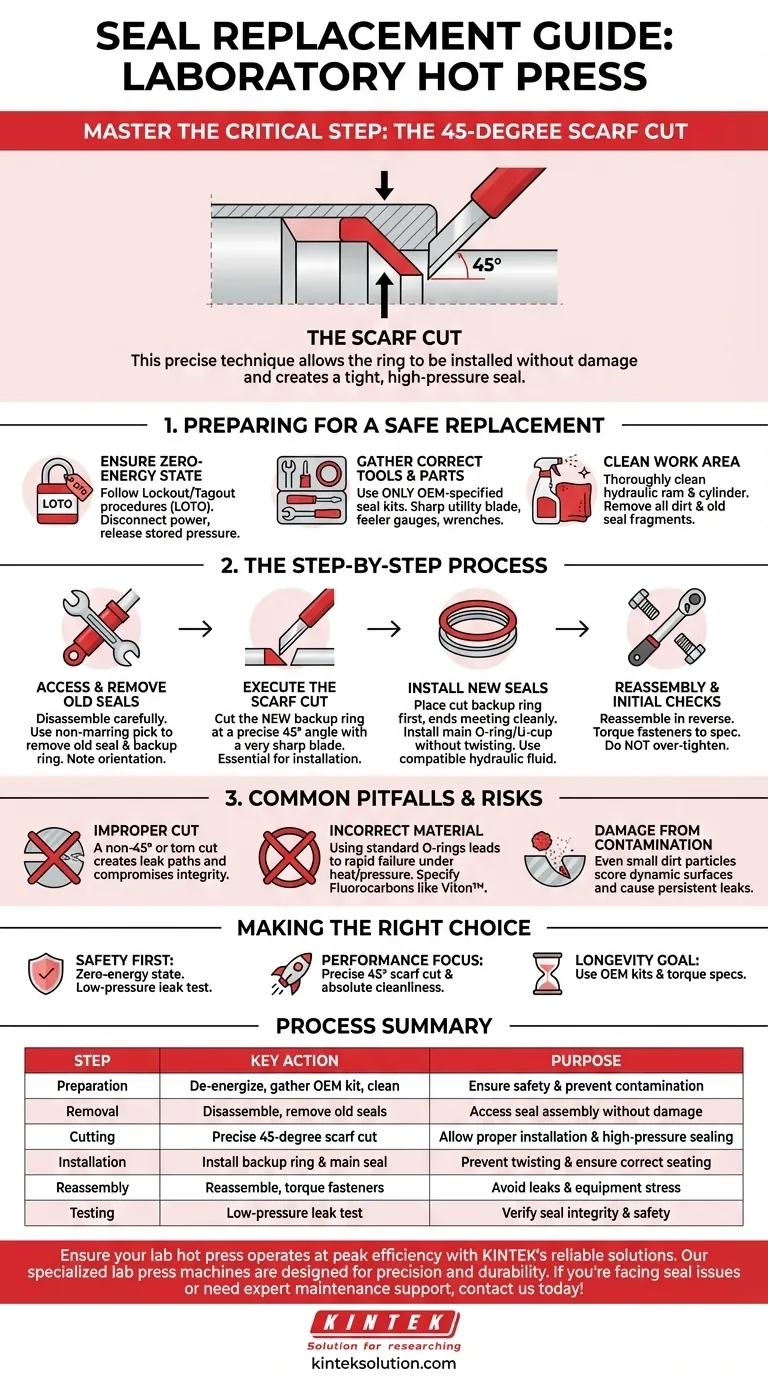

重要な45度カット（「スカーフカット」）

新しいバックアップリングは、取り付けるために切り込みを入れる必要があります。これがサービス指示書で言及されている手順です。

非常に鋭いブレードを使用して、バックアップリングに約45度の角度で切り込みを入れます。このスカーフカットにより、リングをわずかに圧縮または拡張して溝に収めることができます。システム圧力がかかると、切り込みの二つの斜めの面が互いに押し付けられ、きつく効果的なシールが形成されます。

新しいシールの取り付け

まず、切り込みを入れた新しいバックアップリングを溝に取り付け、切り込みの両端がきれいにつながっていることを確認します。次に、メインのOリングまたはUカップシールをその前面に注意深く取り付けます。取り付け中にメインシールをねじらないようにしてください。システム互換性のある作動油を軽く塗布すると、シールが所定の位置に収まるのを助けます。

再組み立てと初期チェック

分解とは逆の順序でコンポーネントを再組み立てします。すべての留め具がメーカーの仕様どおりに締め付けられていることを確認してください。締め付けすぎるとフランジが歪み、新しい漏れ経路が発生する可能性があるため、締めすぎないでください。

避けるべき一般的な落とし穴

この作業に伴うリスクを理解することは、手順を知ることと同じくらい重要です。これらの手順を急ぐと、機器の損傷や安全上の危険につながる可能性があります。

不適切なカットのリスク

きれいでない45度の角度の切り込みは、圧力下で正しく接合せず、漏れ経路を作成します。鈍いブレードは材料を引き裂き、その完全性を損ないます。目標は、完璧で平らな接合部を作ることです。

不適切な材料の危険性

ホットプレス用のシールは、極度の熱と圧力に耐えるように設計された、非常に特定の化合物（Viton™やその他のフッ素樹脂など）で作られています。標準的な市販のOリングを使用すると、急速な劣化と故障につながります。

汚染による損傷

シール溝に残ったわずかな金属粒子や汚れでさえ、切削工具のように機能する可能性があります。ラムやシリンダーの動的表面を傷つけ、単純なシール交換では修正できなくなる永続的な漏れを引き起こします。

目標のための正しい選択をする

新しいシールが取り付けられ、プレスが再組み立てされた後、作業を確認し信頼性の高い動作を保証するために、慎重な起動手順が必要です。

安全が主な焦点である場合：開始する前に必ずゼロエネルギー状態を確認し、完全な作動圧力に戻す前に低圧での漏れテストを実施してください。
性能が主な焦点である場合：45度スカーフカットの精度とシール溝の清潔さが、漏れのない結果を得るための最も重要な二つの要素です。
長寿命が主な焦点である場合：OEM指定のシールキットのみを使用し、再組み立て時にはトルク仕様を順守してコンポーネントへのストレスを防いでください。

適切に実行されたメンテナンスは、信頼性が高く安全な機器運用の基盤です。

要約表：

手順	主要なアクション	目的
準備	プレスを脱電し、OEMシールキットを準備し、エリアを清掃する	安全性確保と汚染防止
取り外し	コンポーネントを分解し、古いシールを取り外す	損傷なくシールアセンブリにアクセスする
切断	バックアップリングに正確な45度のスカーフカットを入れる	適切な取り付けと高圧シールを可能にする
取り付け	バックアップリングとメインシールを慎重に取り付ける	ねじれを防ぎ、正しい密着を保証する
再組み立て	部品を再組み立てし、締め付けトルクを仕様に合わせる	漏れと機器へのストレスを避ける
テスト	完全使用前に低圧漏れテストを実施する	シール完全性と安全性を確認する
