全固体電池の組み立て中に異なる圧力を適用することは、個々の層の異なる機械的特性によって決まります。インピーダンスを最小限に抑えるためにカソードと固体電解質を緻密化するには高圧（例：400〜500 MPa）が必要ですが、内部短絡や構造的損傷を防ぐためにソフトな金属リチウムアノードを統合する際には、大幅に低い圧力（例：50 MPa）が厳密に必要とされます。
固体電池の組み立ての成功は、精密な多段階圧縮戦略にかかっています。硬いセラミック層の空隙をなくすのに十分な力を加えながら、繊細な金属部品の降伏強度を超えないようにする必要があります。これにより、セルの完全性を損なうことなく、低抵抗のインターフェースが保証されます。
固体-固体インターフェースの物理学
インターフェースの剛性の克服
液体電解質電池とは異なり、固体電池は硬い固体-固体インターフェースを持っています。カソード、アノード、電解質内の粒子は、接触を形成するために自然に流れることはありません。
外部圧力は、これらの硬い粒子を密接で連続的な物理的接触に押し込むための主要なメカニズムです。これがないと、イオンは層間で効率的に輸送できません。
界面インピーダンスの最小化
バッテリーの性能は、これらのインターフェースの品質に決定的に依存します。
接触が不十分だと、界面抵抗（インピーダンス）が高くなります。圧力を加えることで、バッテリーの電気化学的ポテンシャルを実現するために不可欠な連続的なイオン輸送経路が作成されます。
層固有の圧力戦略
高圧：カソードと電解質
カソードと固体電解質の層は、通常、硬いセラミック様の材料で構成されています。
最大の緻密化と内部接続を実現するには、これらの層にはしばしば250 MPaから500 MPaの範囲の高圧が必要です。
一般的な多段階アプローチには、まず電解質層を圧縮し（例：250 MPa）、次にカソードを追加してさらに高い圧力（例：500 MPa）で再度圧縮して、それらをシームレスに接合することが含まれます。
低圧：リチウムアノード
アノード、特に金属リチウムを使用する場合、機械的なルールは劇的に変化します。
リチウムは柔らかく延性があります。カソードに使用される高圧にさらすと、変形したり、リチウムが電解質層を通過して内部短絡を引き起こしたりする可能性があります。
したがって、アノードは約50 MPaのような大幅に低い圧力で圧縮されます。これにより、繊細なセル構造を損傷することなく、電解質との十分な接触が保証されます。
トレードオフの理解
均一な高圧のリスク
リチウムアノードを追加した後にスタック全体に均一な高圧（例：400 MPa）を適用することは、一般的な故障モードです。
これにより、固体電解質が破損したり、リチウムが押し出されたりして、テストが開始される前にセルが破壊される可能性があります。差圧アプローチは、必須の安全およびパフォーマンス制約です。
組み立て圧力対インサイチュ圧力
セルを製造するために使用される圧力と、それを操作するために使用される圧力とを区別することが重要です。
組み立てには数百メガパスカルが必要な場合が多いですが、インサイチュの動作圧力は通常低く（例：70〜80 MPa）です。
この連続的で低い動作圧力は、サイクリング中に接触を維持し、活物質を押しつぶすことなく体積変化（膨張/収縮）に対応します。
目標に合わせた適切な選択
実験室用プレスプロトコルを最適化するには、組み立ての特定の段階に合わせて圧力設定を調整してください。
- 主な焦点が電解質/カソードの緻密化である場合：高圧（400〜500 MPa）を適用して空隙をなくし、低インピーダンスのセラミックインターフェースを確立します。
- 主な焦点がリチウム金属アノードの統合である場合：短絡や材料の押し出しを誘発することなく層を接合するために、圧力を大幅に（約50 MPa）下げます。
- 主な焦点が長期的なサイクリング安定性である場合：体積膨張をバッファリングするために、インサイチュ圧縮セットアップを効果的に使用して、中程度の連続圧力（70〜80 MPa）に移行します。
これらの圧力差をマスターすることが、粉末と箔のコレクションを高性能のエネルギー貯蔵デバイスに変換する鍵となります。
概要表：
| 組み立て段階 | ターゲット層 | 推奨圧力範囲 | 主な目標 |
|---|---|---|---|
| 初期緻密化 | 固体電解質 / カソード | 250 - 500 MPa | 空隙の除去、インピーダンスの最小化 |
| アノード統合 | リチウム金属アノード | ~50 MPa | 短絡なしの接触確保 |
| インサイチュ動作 | 完全なセル | 70 - 80 MPa | サイクリング中の接触維持、膨張のバッファリング |
全固体電池の組み立てを完璧にする準備はできましたか？
KINTEKの精密な実験室用プレス機は、自動および加熱式の実験室用プレス機を含め、研究における各重要な層に必要な正確で制御された圧力を供給するように設計されています。私たちは、高圧カソードの緻密化から繊細なアノードの統合まで、バッテリー研究者が完璧な層ごとの圧縮を実現できるよう支援します。
当社の専門家にお問い合わせください。当社の特殊な実験室用プレスが、バッテリー開発プロセスをどのように強化し、高性能で信頼性の高いセルの実現への道を加速できるかについてご相談ください。

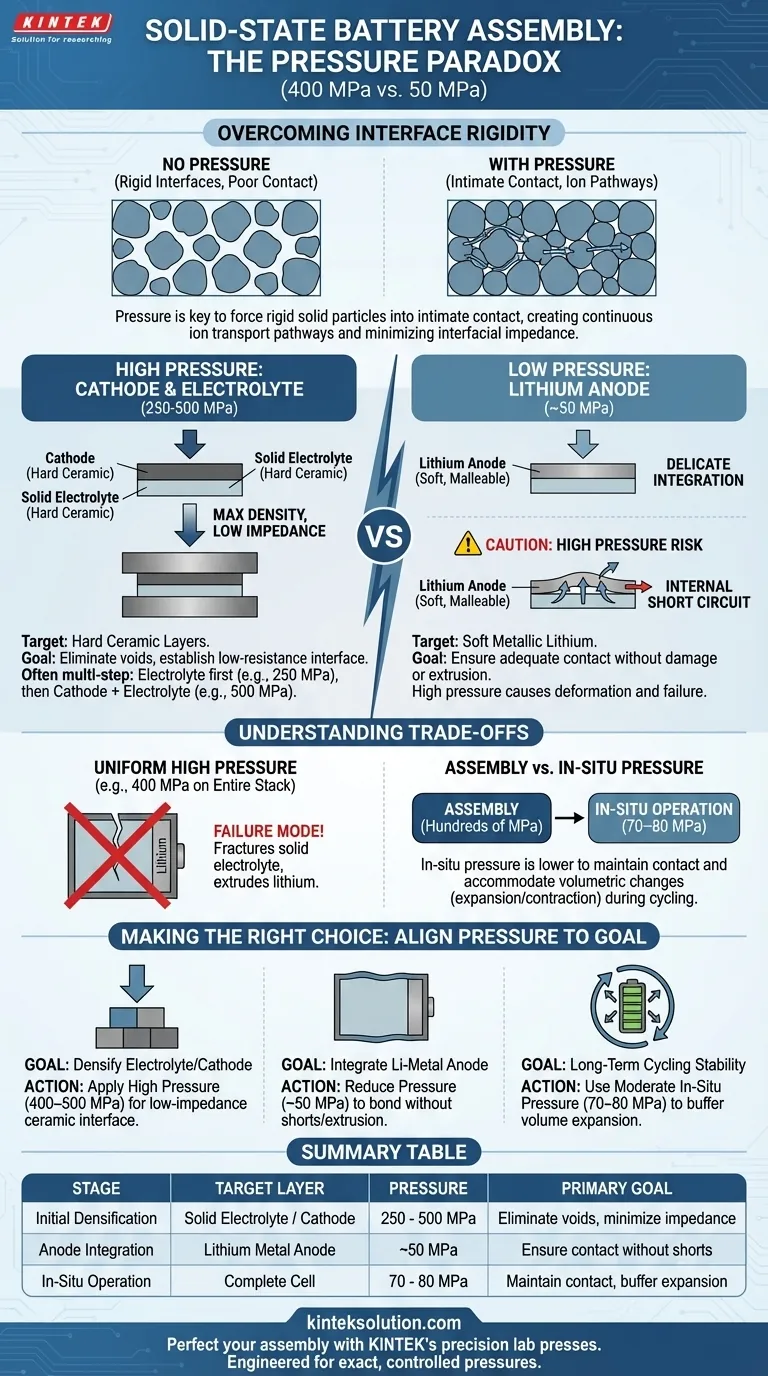

ビジュアルガイド
参考文献
- Seungwoo Lee, Ungyu Paik. Stabilized Conductive Agent/Sulfide Solid Electrolyte Interface via a Halide Solid Electrolyte Coating for All‐Solid‐State Batteries. DOI: 10.1002/cey2.70051
この記事は、以下の技術情報にも基づいています Kintek Press ナレッジベース .
関連製品
- ラボ用加熱プレート付き24T 30T 60T 加熱式油圧ラボプレス機
- 統合された熱い版が付いている手動熱くする油圧実験室の出版物 油圧出版物機械
- XRF KBR FTIR の実験室の出版物のための実験室の油圧餌の出版物
- ラボ用赤外線プレス金型
- 研究室の油圧出版物の手袋箱のための実験室の餌の出版物機械
