正確かつ一定の圧力を印加することは、固体電池（SSB）のパフォーマンスの基本的な実現要因であり、液体電解質の濡れ性の物理的な代替として機能します。固体界面は剛性があり機械的に静的であるため、イオン輸送に必要な電極粒子と電解質粒子の密接な接触を強制するために外部圧力（多くの場合1〜17 MPaの範囲）が必要です。
核心的な洞察： 液体電池では、電解質が自然に細孔に流れ込み、接触を形成します。固体電池では、この「密着接触」は自然には存在しません。機械的に強制する必要があります。規制された圧力がなければ、層間に隙間ができ、抵抗が急増し、セルが早期に故障します。
固体-固体界面の力学
圧力が譲れない理由を理解するには、バッテリースタックの微視的な現実を見る必要があります。
剛性接触抵抗の克服
液体とは異なり、固体電解質は電極表面の微細な空隙を埋めるように流れることができません。これらの剛性粒子を押し付けるには、専用の加圧装置が必要です。
大幅な圧力を印加すること—初期組み立て時には最大60 MPaにもなることがあります—によって、材料同士を適合させます。これにより、カソード、電解質、アノード間でリチウムイオンが移動するための連続的で低インピーダンスの経路が作成されます。
効率的なイオン輸送の確保
バッテリー効率の主要な指標は界面インピーダンスです。層が単に接触しているだけで押し付けられていない場合、境界での抵抗が効果的な動作には高すぎます。
制御された圧力は、この抵抗を最小限に抑え、直接的に高いイオン伝導性を可能にします。これは高レートパフォーマンスの前提条件です。これなしでは、バッテリーは電力を迅速に供給できません。
動的な体積変化の管理
SSBの課題は、接触を確立することだけでなく、バッテリーが「呼吸」している間にそれを維持することです。
膨張と収縮の補償
充放電サイクル中に、電極材料は自然に膨張および収縮します（体積変化）。剛性のある固体システムでは、この動きは壊滅的になる可能性があります。
一定の圧力、例えば維持された8 MPaは、動的なクランプとして機能します。これは体積変動に対応し、内部コンポーネントがサイズを変更してもずれないようにします。
剥離の防止
圧力が不十分な場合、体積収縮は剥離—電極と電解質の物理的な分離—につながります。これらの層が分離すると、接続が失われ、バッテリーのその部分はデッドウェイトになります。
参照によると、最小限のバネ圧（0.2 MPa未満）で試験されたセルは、急速な容量減衰に苦しんでいます。逆に、約3.2 MPaを維持することで、この剥離を効果的に抑制し、サイクル安定性を維持します。
データ整合性と安全性の確保
パフォーマンスを超えて、圧力制御は科学的妥当性と運用上の安全性の問題です。
再現性の保証
実験室環境では、スタック圧力を制御する特殊な治具が、一貫したデータを取得するために不可欠です。試験間で圧力が変動すると、イオン伝導率と容量利用率の測定値は信頼できなくなります。
シーリングと隔離
適切に校正された圧力は、セルのシールにとっても重要です。この機械的完全性により、敏感な内部コンポーネントが外部の空気や湿気から隔離され、電解質劣化を防ぎ、試験環境の安全性を確保します。
トレードオフの理解
圧力は重要ですが、印加方法はその量と同じくらい重要です。
組み立て圧力と動作圧力
必要な2種類の圧力の区別が重要です。
- 組み立て圧力：スタックを「コールドシンタリング」または形成するために、最初に非常に高い圧力（例：60 MPa）が使用されることがよくあります。
- 動作圧力：サイクル中に界面を管理するために、より低い一定の圧力（例：1〜17 MPa）が維持されます。これらを混同すると、材料の損傷や試験中の接触不足につながる可能性があります。
バネ式セルの限界
多くの研究者は単純なバネに依存していますが、これらは高性能試験には不十分なことがよくあります。 バネは0.2 MPa未満しか印加しない場合があり、高レートでの剥離を止めるには不十分です。アクティブで正確な圧力制御は、力の損失なしにセルの変化するジオメトリに適応するため、優れています。
目標に合わせた適切な選択
必要な圧力制御のレベルは、調査しているバッテリーパフォーマンスの特定の側面によって異なります。
- 主な焦点が高レートパフォーマンスの場合：界面インピーダンスを最小限に抑え、急速なイオンフローを可能にするために、より高い一定の圧力（例：>3 MPa）を印加する必要があります。
- 主な焦点が長期サイクル安定性の場合：体積膨張に対抗し、層の剥離を防ぐために、圧力を積極的に維持する（約8 MPa）治具が必要です。
- 主な焦点が材料特性評価の場合：伝導率測定が再現性があり、接触不良のアーティファクトでないことを保証するために、標準化された均一な圧力が必要です。
最終的に、電圧や温度と同じように、圧力を制御可能な変数として扱うことが、固体電池化学の真の可能性を解き放つ唯一の方法です。
概要表：
| 側面 | 主要な圧力要件 | 目的 |
|---|---|---|
| 高レートパフォーマンス | >3 MPa（一定） | 急速なイオンフローのための界面インピーダンスを最小限に抑えます。 |
| 長期サイクル安定性 | ~8 MPa（アクティブ） | 体積変化に対抗して層の剥離を防ぎます。 |
| 材料特性評価 | 標準化および均一 | 再現性があり信頼性の高い伝導率測定を保証します。 |
| 組み立て vs 動作 | 組み立てには高（例：60 MPa）、動作には低（1〜17 MPa）。 | 初期接触を確立し、サイクル中に維持します。 |
KINTEKの精密ラボプレスソリューションで、固体電池研究の真の可能性を解き放ちましょう。
当社の自動ラボプレスと加熱ラボプレスは、信頼性の高いSSB試験に不可欠な、正確で一定の圧力制御を提供するように設計されています。不十分なバネに頼るのをやめ、圧力をそれが持つ重要な変数として扱い始めましょう。
私たちは、以下を提供することで、あなたのような研究所や研究者にサービスを提供しています：
- アクティブ圧力制御：一定の力を維持して体積変化に対抗し、剥離を防ぎます。
- 高精度パフォーマンス：正確な高レートパフォーマンス試験に必要な>3 MPaの圧力を実現します。
- 再現性のあるデータ：伝導率と容量の測定値が信頼でき、接触不良のアーティファクトでないことを保証します。
データ整合性を向上させ、開発を加速する準備はできていますか？ KINTEKに今すぐお問い合わせして、固体電池試験ニーズに最適なラボプレスを見つけてください。

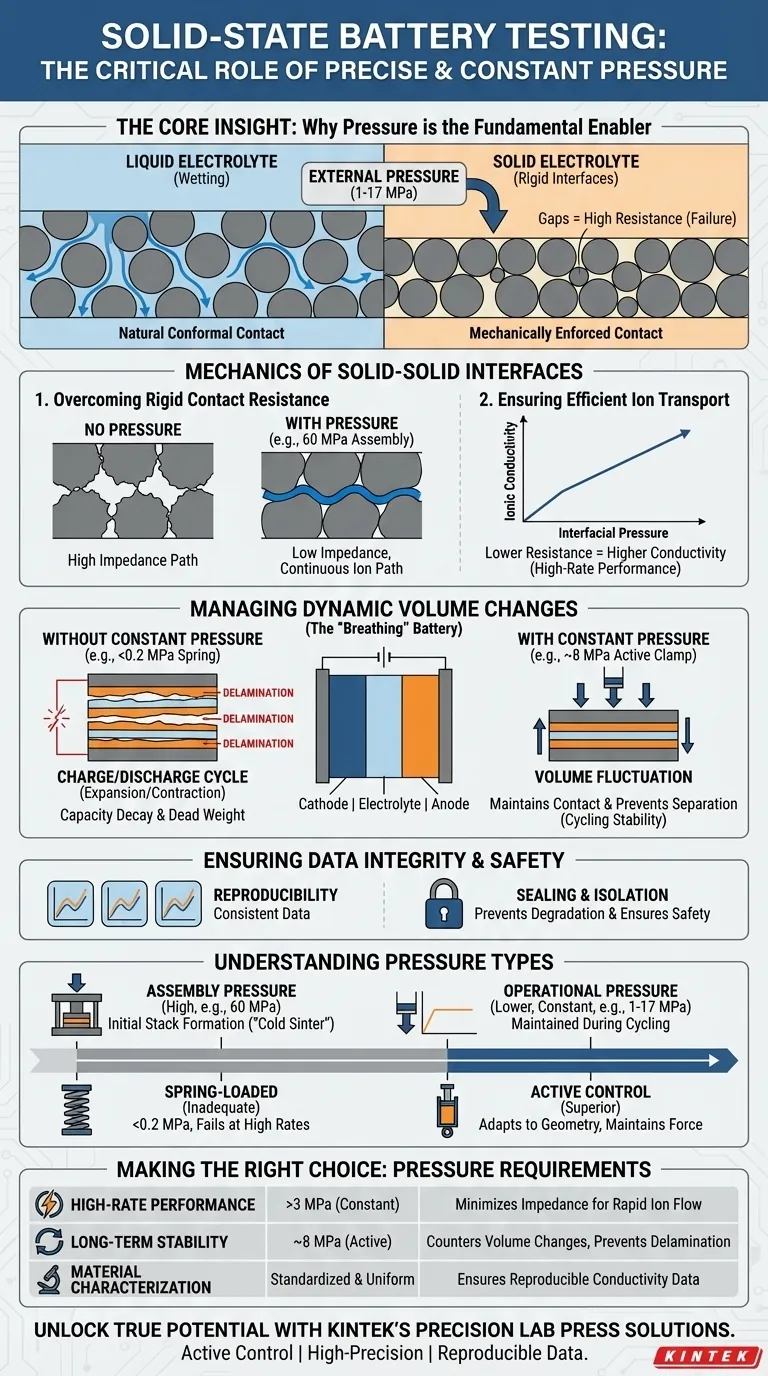

ビジュアルガイド
関連製品
- 実験室用油圧プレス 実験室用ペレットプレス ボタン電池プレス
- 研究室の油圧出版物 2T KBR FTIR のための実験室の餌出版物
- マニュアルラボラトリー油圧プレス ラボペレットプレス
- 研究室ホットプレートと分割マニュアル加熱油圧プレス機
- XRFおよびKBRペレット用自動ラボ油圧プレス
