Li7La3Zr2O12（c-LLZO）の成形段階でコールド等方圧プレス（CIP）を使用する主な目的は、セラミック粉末に均一で全方向からの静水圧を印加することです。このプロセスにより、例外的な密度均質性を持つ「グリーンボディ」（未焼結の成形体）が作成され、標準的な一軸プレスで一般的に発生する内部密度勾配と応力集中を効果的に解消します。
主なポイント 一軸プレスは粉末を圧縮しますが、CIPはあらゆる方向で構造的に均一な圧縮を保証します。この均質性は、高温焼結の重要な前提条件であり、割れ、反り、または低いイオン伝導性のリスクを最小限に抑えながら、相対密度90.5%までのセラミック電解質の製造を可能にします。
一軸プレスの限界を克服する
密度勾配の課題
標準的な一軸プレスは、単一方向（上下）から力を印加します。
これにより、ペレットの中心部が端部よりも密度が低くなるなど、不均一な圧縮が生じることがよくあります。
これらのばらつきは、後続の処理中に欠陥を引き起こす可能性のある内部応力集中を生じさせます。
等方圧の利点
CIPはパスカルの原理を利用して液体媒体を介して圧力を印加し、材料に全方向から均等に力がかかることを保証します。
c-LLZO粉末を60 MPaから300 MPaの圧力にさらすことで、一軸プレスに固有の空隙と勾配を解消します。
これにより、パッキング密度と均質性が大幅に向上した微細構造が得られます。
焼結成功における重要な役割
均一な収縮の実現
CIP段階で達成される均一性は、熱下での材料の挙動に直接関係します。
グリーンボディは均一な密度分布を持っているため、高温焼結段階で均一に収縮します。
この均一な収縮は、最終的なセラミックペレットの割れや変形の形成を防ぐために不可欠です。
最終密度の最大化
グリーンボディ内の粒子間の高い接触圧力は、焼結中の材料輸送を促進します。
この「予備圧縮」は、最終製品の低気孔率を達成するために必要な構造的基盤を築きます。
c-LLZOにとって、高い最終密度は、優れたイオン伝導性と機械的強度に直接相関するため、譲れません。
トレードオフの理解
プロセスの複雑さ vs. スピード
CIPを組み込むと、製造ワークフローに明確なステップが追加され、多くの場合、初期の一軸プレスに続きます。
これにより、一軸プレスのみを使用する場合と比較して、総処理時間と装置コストが増加します。
寸法精度
CIPは密度均一性を向上させますが、柔軟な金型を使用するため、グリーンボディの外形寸法は硬質ダイプレスよりも精度が低くなります。
メーカーは、正確な幾何学的公差を達成するために、最終的な焼結セラミックの機械加工または研磨が必要になる場合があります。
目標に合わせた適切な選択
c-LLZO電解質の製造プロトコルを設計する際には、特定の性能要件を考慮してください。
- イオン伝導率の最大化が主な焦点の場合：高密度化とイオン輸送を妨げる気孔率の最小化を保証するために、CIPを使用する必要があります。
- 機械的完全性が主な焦点の場合：焼結中の破壊や割れにつながる内部応力集中を解消するために、CIPを使用してください。
- 迅速で低コストなスクリーニングが主な焦点の場合：一軸プレスのみで、低密度と欠陥のリスクが高いことを許容する限り、ラフなプロトタイピングには十分かもしれません。
等方圧の均一な印加は、ルーズな粉末から高性能全固体電解質への移行を決定する要因です。
概要表：
| 側面 | c-LLZOにおけるCIPの利点 |
|---|---|
| 密度均一性 | 一軸プレスによる内部勾配と応力集中を解消します。 |
| 焼結結果 | 均一な収縮を可能にし、割れや反りを防ぎます。相対密度90.5%まで達成します。 |
| 最終特性 | 全固体電解質における高いイオン伝導率と機械的強度に直接相関します。 |
| 典型的な圧力範囲 | 60 MPa～300 MPa。 |
均一な密度と優れた焼結結果を持つ高性能c-LLZO全固体電解質を製造する準備はできていますか？
KINTEKは、LLZOのようなセラミック粉末の研究開発およびパイロットスケール生産用に設計された高度なコールド等方圧プレス（CIP）を含む実験室用プレス機を専門としています。当社の装置は、密度勾配を解消するために必要な全方向圧力を保証し、高密度で欠陥のないセラミック部品の重要な基盤を提供します。
当社のCIPソリューションが全固体電池開発ワークフローをどのように強化できるかについてご相談ください。

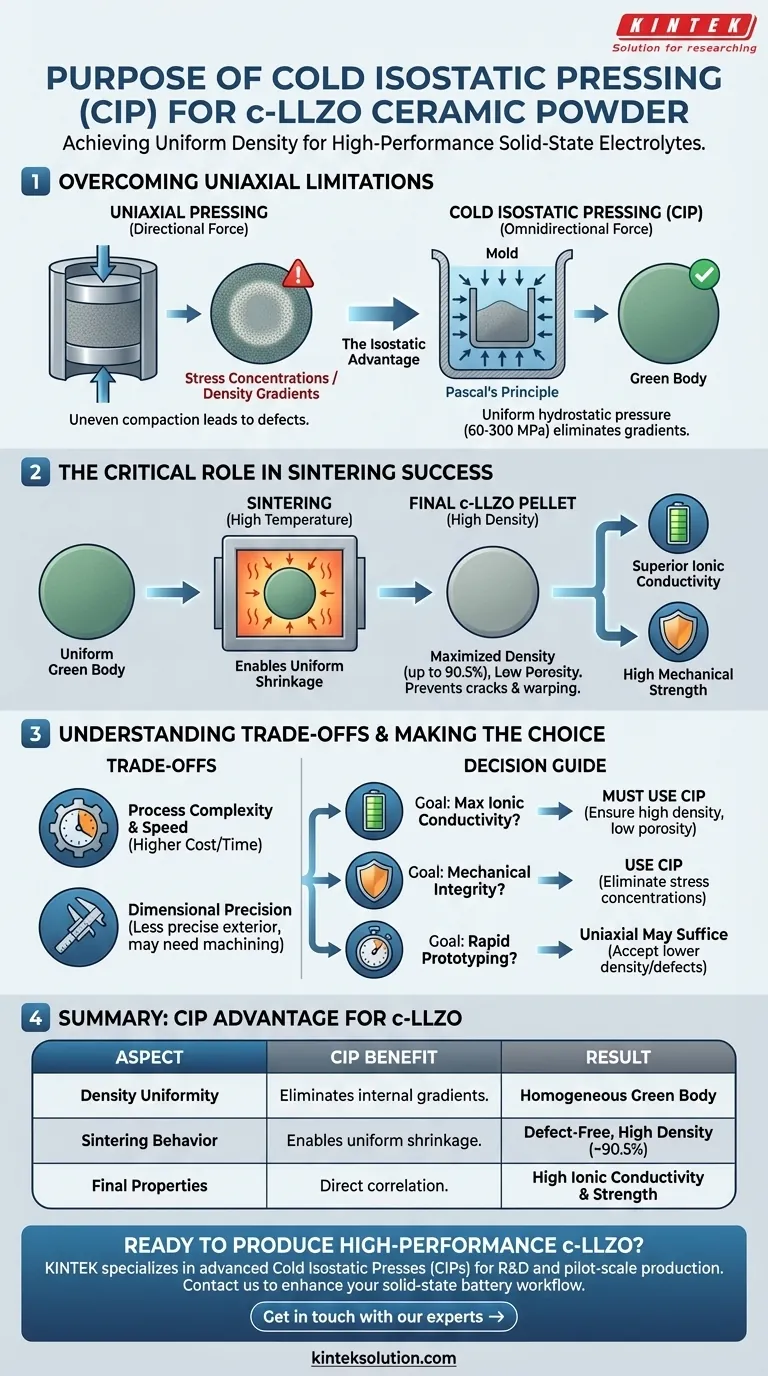

ビジュアルガイド
