この文脈で油圧プレスを使用する主な目的は、軟らかいリチウムまたはナトリウム金属を、塑性変形を通じて鋼の集電体に完全に密着させるために機械的に強制することです。このプロセスにより、欠陥がなくしわのないアノード表面が作成されます。これは、最終組み立て中に剛性のある固体電解質との均一で低抵抗の界面を確立するための絶対的な前提条件です。
コアの要点 固体電池の性能は、剛性部品間の物理的な接触に完全に依存します。予備圧着は、アルカリ金属の塑性性質を利用して微細な空隙を除去し、粗い機械的接続をシームレスな電気化学的界面に変換して、インピーダンスを大幅に低減し、安定したイオン輸送を可能にします。
表面処理のメカニズム
表面の不規則性の除去
予備圧着の直接的な物理的目標は、金属箔を平坦化することです。リチウムおよびナトリウム箔には、均一な接触を妨げる既存のしわや不均一なテクスチャが含まれていることがよくあります。
箔を鋼棒に圧縮することで、これらの不規則性を排除します。これにより、後続の積層ステップに不可欠な、完全に平坦で滑らかな幾何学的形状が作成されます。
集電体への密着の確保
鋼棒は集電体として機能し、電子の流れを促進するために活性材料（箔）との緊密な接触が必要です。
油圧プレスは、軟らかい金属を集電体の表面と融合させるのに十分な力を加えます。これにより、集電体とアノードが、2つの緩い部品ではなく、単一の統合されたユニットとして機能することが保証されます。
電気化学的影響
塑性変形と「クリープ」の促進
固体電解質や金属アノードなどの剛性固体は、自然に界面接触が悪いです。これを克服するには、金属が物理的に移動して隙間を埋める必要があります。
高圧（例：25 MPaから71 MPa）を印加すると、リチウムまたはナトリウムは塑性変形を起こします。金属は効果的に「クリープ」して、反対側の表面の微細な細孔や不規則性に侵入し、空隙のない接続を作成します。
界面インピーダンスの大幅な低減
物理的接触の品質は、電気抵抗を通じて直接測定可能です。空隙や隙間は絶縁体として機能し、イオンの流れを妨げます。
データは、適切な圧着により、界面インピーダンスを500 Ω以上から約32 Ωに低減できることを示しています。この大幅な低減は、効率的なイオン輸送と適切なバッテリー機能を実現するために不可欠です。
臨界電流密度（CCD）の向上
均一な界面により、電流は特定の接触点に集中するのではなく、全表面積に均等に分散されます。
均一な分布は、デンドライト形成やセル故障につながる「ホットスポット」を防ぎます。この均一性は、高い臨界電流密度（CCD）を達成し、安定した長期的なサイクル性能を確保するための基本です。
プロセス変数の理解
特定の圧力目標の役割
圧力は「多ければ多いほど良い」という指標ではなく、材料の降伏点に合わせて調整された特定の変数です。
参考文献では、一般的な接触改善のための25 MPaから、特定のLi/LLZO界面のための最大71 MPaまで、さまざまな圧力要件が示されています。逆に、電解質粉末の圧縮には大幅に高い圧力（300〜500 MPa）が必要であり、特定の組み立てステップに基づいた精度が必要であることが強調されています。
不十分な圧力の結果
印加される圧力が低すぎると、金属は微細な空隙を埋めるのに十分な塑性変形を起こしません。
これにより、「まだら」な界面が生じ、イオン輸送がボトルネックになります。結果として生じる高抵抗は、電気化学的評価を不正確にし、サイクルの安定性を低下させます。
目標に合った選択をする
油圧プレスを正しく使用することは、機械的な力を特定の電気化学的目標に合わせることです。
- インピーダンス低減が主な焦点の場合：十分な圧力（例：25 MPa）を印加してリチウムの塑性流動を誘発し、界面抵抗を50 Ω未満に下げることを目指します。
- 高電流密度（CCD）が主な焦点の場合：より高い均一な圧力（例：約71 MPa）を使用して、電流の局在化やデンドライトの核生成を防ぐシームレスで空隙のない接触を確保します。
- 電解質密度が主な焦点の場合：箔の圧着ステップとは別に、大幅に高い圧力（300〜500 MPa）を使用して、アノードを導入する前に粉末を緻密なペレットに圧縮します。
予備圧着ステップをマスターすることで、単純な機械的組み立てが高性能電気化学システムに変換されます。
概要表：
| プロセス変数 | 目的と影響 |
|---|---|
| 圧力（25〜71 MPa） | 軟らかい金属に塑性変形を誘発し、空隙を除去して鋼棒集電体との均一な接触を確保します。 |
| 結果：インピーダンス | 界面抵抗を大幅に低減します（例：500 Ω超から約32 Ωへ）。これにより、効率的なイオン輸送が可能になります。 |
| 結果：臨界電流密度（CCD） | 均一な界面を作成して電流を均等に分散させ、デンドライトを防ぎ、安定した高電流サイクルを可能にします。 |
| 主な利点 | 粗い機械的接続をシームレスな電気化学的界面に変換します。これは固体電池の機能の前提条件です。 |
欠陥のないアノード界面を実現し、固体電池の組み立てを最適化する準備はできましたか？
KINTEKは、リチウムまたはナトリウム箔の予備圧着に必要な正確な圧力（例：25 MPaから71 MPa）を提供するように設計された、自動および加熱式の油圧プレスを含む精密なラボプレス機を専門としています。当社の機器は、研究者の皆様が界面の空隙を除去し、インピーダンスを低減し、信頼性の高い高性能バッテリーテストのために臨界電流密度を向上させるのに役立ちます。
当社の専門家にお問い合わせください、お客様のバッテリーR&Dニーズに最適なラボプレスを見つけましょう！

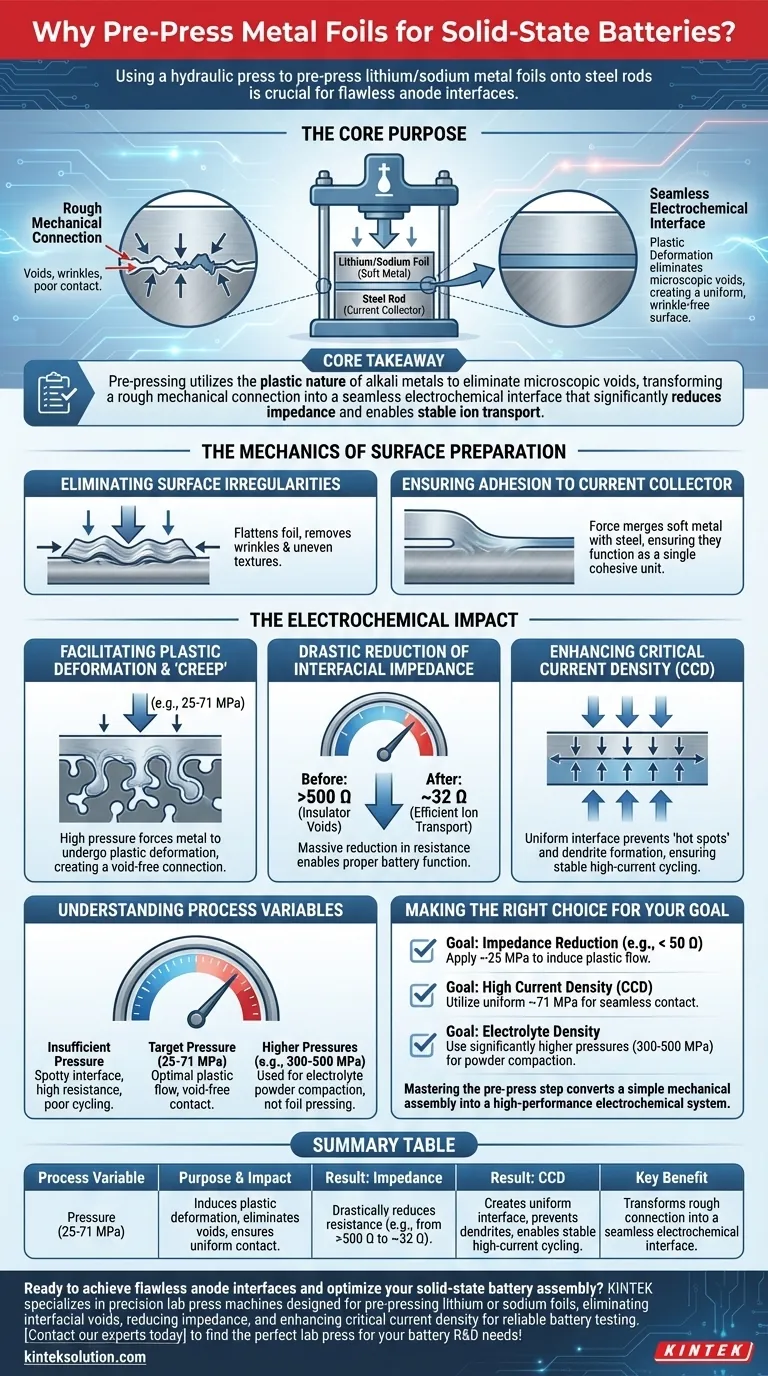

ビジュアルガイド
関連製品
- 研究室の油圧出版物 2T KBR FTIR のための実験室の餌出版物
- 実験室用油圧プレス 実験室用ペレットプレス ボタン電池プレス
- XRFおよびKBRペレット用自動ラボ油圧プレス
- マニュアルラボラトリー油圧プレス ラボペレットプレス
- 研究室ホットプレートと分割マニュアル加熱油圧プレス機
