この文脈におけるコールドアイソスタティックプレス（CIP）の主な機能は、均一で全方向性の静水圧をバッテリーアセンブリに印加することです。これにより、柔軟なリチウム金属が剛性のあるLLZOセラミック骨格の微細な細孔に流れ込み、標準的な一方向プレスでは達成不可能な、密着した空隙のないインターフェースを形成する物理的なインターロックが作成されます。
主なポイント セラミック電解質にリチウムを単純に接触させると、接触不良と高抵抗が生じます。CIPは、リチウムをセラミック構造に押し込むことでこれを解決し、インピーダンスを低下させるために活性表面積を最大化し、バッテリーを破壊するデンドライトが通常形成される隙間をなくします。
シームレスなインターフェースの作成
リチウムアノードと全固体電解質間のインターフェースは、全固体電池の最も重要な故障点です。CIP技術は、軟らかい金属と硬いセラミックの根本的な不一致に対処します。
浸透のメカニズム
リチウム金属は比較的軟らかいのに対し、LLZO膜は硬く多孔質です。CIPの高い静水圧（用途によっては60 MPaを超える、または350 MPaに達することもある）の下では、リチウムは塑性的に振る舞います。
表面の不規則性やLLZOの多孔質骨格の奥深くまで効果的に「流れ込み」ます。これにより、平面的な接触が3次元のインターロックされた境界に変換されます。
界面インピーダンスの排除
標準的な組み立て方法では、層間に微細な空隙が残ることがよくあります。これらの空隙は絶縁体として機能し、電流をより少ない接触点に強制的に流し、局所的な抵抗を急増させます。
これらの空隙を排除することにより、CIPは界面抵抗が大幅に低下することを保証します。場合によっては1桁低下することもあります。これにより、集中した「ホットスポット」を介するのではなく、表面全体にわたる均一なイオン輸送が可能になります。
静水圧が優れている理由
実験室では単純な油圧プレス（一軸プレス）が一般的ですが、高性能な全固体アセンブリにはしばしば不十分です。
均一性と応力勾配
一軸プレスは、1つの方向（上から下）からのみ力を加えます。これにより、密度勾配や応力集中が生じることが多く、脆いLLZOセラミックが割れたり、層が剥離したりする可能性があります。
CIPは、あらゆる方向から均等に（等方的に）圧力を加えます。この均一性は、セラミック膜の構造的完全性を保護すると同時に、表面形状に関係なく、リチウムがあらゆる利用可能な細孔に均等に押し込まれることを保証します。
デンドライト成長の抑制
リチウムデンドライト（短絡を引き起こす針状構造）は、インターフェースの空隙または低圧領域で核生成する傾向があります。
空隙のない物理的接触を作成することにより、CIPはデンドライトが開始するために必要なスペースを削除します。これは、高い臨界電流密度（CCD）を達成し、バッテリーが長期間のサイクルで安定したままであることを保証するための前提条件です。
トレードオフの理解
CIPはインターフェース形成において技術的に優れていますが、管理する必要のある特定の課題も伴います。
プロセスの複雑さと速度
CIPは本質的にバッチプロセスであり、静水圧を伝達するためにサンプルを柔軟な金型またはバッグに封入する必要があります。これは、連続的なロールプレスや一軸積層よりも大幅に遅く、手間がかかるため、高スループット製造のボトルネックとなります。
薄膜へのリスク
等方圧は均一ですが、リチウムを流動させるために必要な圧力の大きさは、適切に支持されていない場合、非常に薄いまたは壊れやすい電解質フィルムに損傷を与える可能性があります。オペレーターは、浸透に必要な圧力と、特定のLLZO製剤の機械的曲げ強度とのバランスをとる必要があります。
目標に合わせた適切な選択
CIPを利用するかどうかの決定は、開発の特定の段階とパフォーマンス目標によって異なります。
- 主な焦点が界面抵抗の低減である場合： CIPを使用して活性接触面積を最大化します。単純なクランプ圧力では、セラミックの表面粗さを克服できません。
- 主な焦点が短絡（デンドライト）の防止である場合： CIPに頼って、リチウムフィラメント成長の核生成サイトとなる界面空隙を排除します。
- 主な焦点がスケーラブルな製造である場合： CIPは最高のパフォーマンスベースラインを提供しますが、大量生産のために代替方法（温間等方圧プレスや軟質中間層など）を最終的に検証する必要がある可能性があることを認識してください。
最終的に、コールドアイソスタティックプレスを使用することは、単に層を押しつぶすことだけではありません。それは、2つの異なる材料を単一の、凝集した電気化学的単位に統合するための最も信頼性の高い方法です。
概要表：
| CIPの主な利点 | バッテリーパフォーマンスへの影響 |
|---|---|
| 均一な静水圧 | リチウムとLLZO間の密着した空隙のない接触を保証し、応力勾配を排除します。 |
| 3D物理インターロック | 活性表面積を最大化し、界面抵抗を大幅に低減します。 |
| デンドライト抑制 | デンドライトが核生成する空隙を排除し、臨界電流密度（CCD）とサイクル寿命を向上させます。 |
| 脆性セラミックの保護 | 等方圧により、壊れやすいLLZO膜の亀裂や剥離を防ぎます。 |
優れた全固体電池インターフェースを構築する準備はできましたか？
KINTEKは、次世代リチウム金属およびLLZOアセンブリの研究開発に不可欠な、均一で高圧の条件を提供するラボスケールのコールドアイソスタティックプレス（CIP）を専門としています。当社のプレスは、高性能で安全な全固体電池に必要な低インピーダンスでデンドライトフリーのインターフェースの実現を支援します。
一緒に研究を進めましょう。今すぐ専門家にお問い合わせください、お客様固有のアプリケーション要件についてご相談ください！

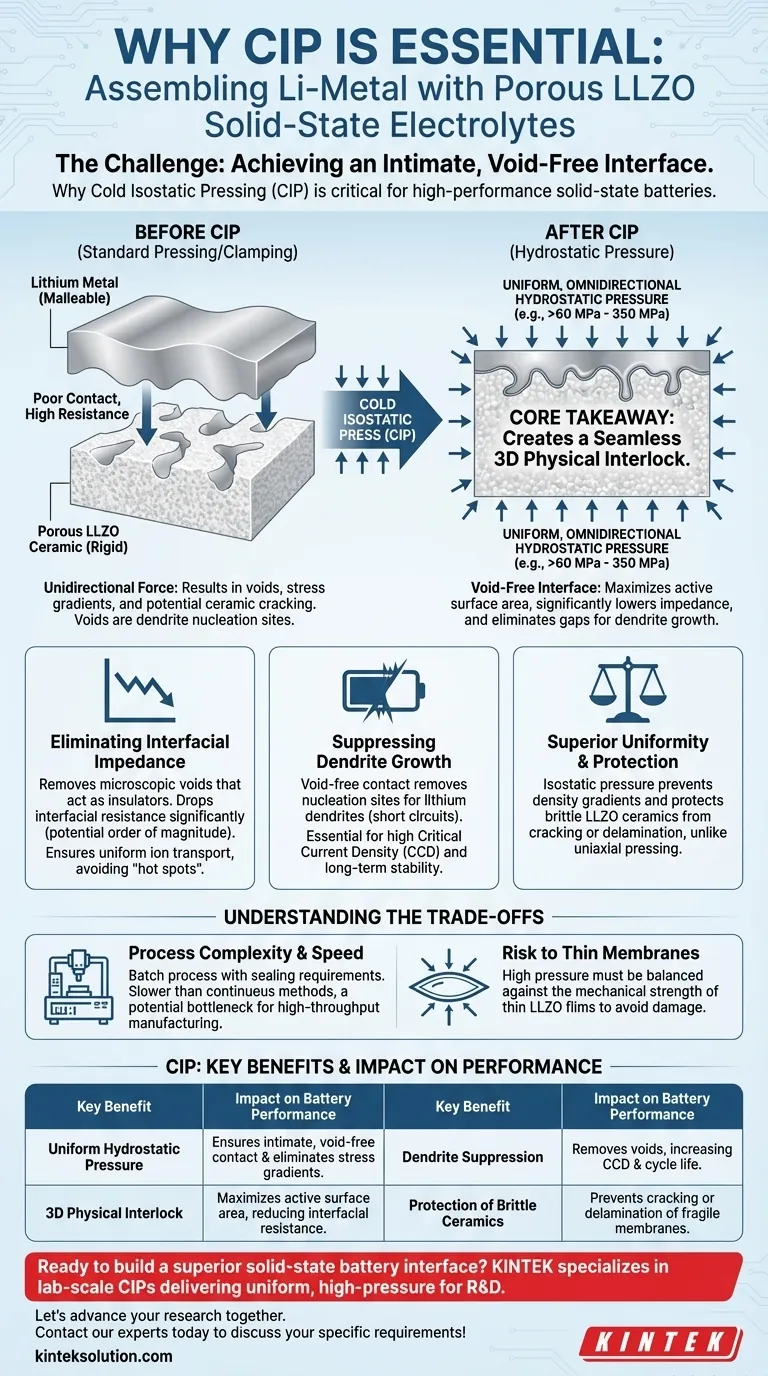

ビジュアルガイド
