720 MPaという特定の高圧をかけることは、塑性変形を誘発するための計算された工学的決定です。この巨大な力により、わずかな延性を有する非晶質電解質粒子が物理的に流れ、活物質粒子の間の微細な空隙を埋め、シームレスで緻密な界面を形成します。
全固体電池における根本的な課題は、表面を濡らしたり隙間を埋めたりする液体電解質が存在しないことです。高圧加工は、濡らすことの機械的な代替手段として機能し、剛性のある粒子を密接に接触させて、イオン輸送に必要な連続的な経路を確立します。
界面工学の物理学
塑性変形の必要性
720 MPaでは、単に粉末を充填しているだけではありません。材料の物理的状態を変化させています。非晶質電解質粒子は一般的に剛性がありますが、ある程度の延性を持っています。
この特定の圧力閾値にさらされると、これらの粒子は塑性変形を起こします。割れたり静止したりするのではなく、正極活物質の周りに変形して成形されます。
界面空隙の除去
全固体電池の性能の最大の敵は、微細な空隙です。液体電池では、電解質がこれらの空間に自然に流れ込みます。
固体電池システムでは、これらの空隙はイオンの移動を妨げる絶縁体として機能します。高い一軸圧はこれらの空隙を潰し、電解質が電極粒子の間の間隙を埋めることを保証します。
重要な性能結果
界面インピーダンスの低減
空隙を除去した直接の結果は、界面抵抗（またはインピーダンス）の劇的な低減です。抵抗は、材料が接触しない場所で発生します。
緊密に結合した界面を確立することで、リチウムイオンが電極から電解質へ移動するために克服しなければならないエネルギー障壁を最小限に抑えます。
イオン輸送経路の最大化
イオン輸送は、連続的な物理的経路に依存します。緩い粉末コンパクトは、イオンが移動できる経路をほとんど提供しません。
高圧による緻密化は、層を凝集した単位に変換します。これにより、固体電解質と活物質が接触している活性表面積が最大化され、イオン伝導率が大幅に向上します。
デンドライト貫通の防止
圧力は安全機能も果たします。細孔の少ない高密度な電解質層は、物理的に堅牢です。
この密度は、電池を短絡させる可能性のあるリチウムデンドライトの貫通を効果的に防ぐ機械的バリアを作成します。
トレードオフと変数の理解
圧力と材料特性
720 MPaは特定の非晶質電解質に有効ですが、普遍的な定数ではありません。必要な圧力は、材料の硬度と延性に大きく依存します。
例えば、他のプロトコルでは、異なる電解質粉末（Li7P3S11など）に対して360 MPaから380 MPaで高密度化を達成しています。目標は常に密接な接触ですが、それを達成するために必要な力は化学組成によって異なります。
温度の役割
熱が導入された場合、圧力要件が変化することに注意することが重要です。
ホットプレス（例：70°C）を使用すると、ポリマーバインダーが存在する場合、はるかに低い圧力（約20 MPa）で済みます。熱はバインダーを軟化させ、コールドプレスのような極端な力を必要とせずに粒子再配置を促進します。
操作圧と準備圧
720 MPaという極端な圧力は、主に層を形成するための準備ステップです。
しかし、電池の動作中またはテスト中の接触を維持するためにも圧力が必要ですが、通常はそれよりも低い圧力（例：60 MPa）です。この「スタック圧力」は、電池がサイクル中に呼吸（膨張・収縮）する際に、界面が接続されたままであることを保証します。
目標に合わせた適切な選択
圧力の適用は、電池製造の特定の段階と関連材料に合わせて調整する必要があります。
- 非晶質電解質のイオン伝導率の最大化が主な焦点である場合：超高圧コールドプレス（720 MPa）を利用して塑性変形を誘発し、活物質の接触を最大化します。
- ポリマーバインダーを含む複合層の加工が主な焦点である場合：熱（ホットプレス）を導入して圧力要件を20 MPaの範囲に下げ、バインダーの軟化点を利用して密度を達成します。
- サイクル寿命と安全性が主な焦点である場合：デンドライトの伝播を許容する空隙を除去するために、電解質層が十分な密度（360 MPa以上）までプレスされていることを確認します。
最終的に、印加される圧力は単なる圧縮ではなく、粉末を機能的な導電性電気化学システムに変換する重要な促進要因です。
要約表：
| 圧力レベル | 適用コンテキスト | 主な利点 |
|---|---|---|
| 720 MPa | 非晶質電解質のコールドプレス | 塑性変形を誘発し、空隙をなくし、イオン伝導率を最大化する |
| 360-380 MPa | 他の電解質（例：Li7P3S11）のコールドプレス | 特定の材料化学組成に対して高密度を達成する |
| 約20 MPa | ポリマーバインダーとのホットプレス（約70°C） | バインダー軟化による圧力要件の低減 |
| 約60 MPa | 操作スタック圧力 | 電池サイクリング中の界面接触を維持する |
固体電池電極の製造を最適化する準備はできていますか？高圧の正確な適用は、性能にとって重要です。KINTEKは、電池の研究開発の厳格な要求を満たすように設計された、自動および加熱プレスを含む高度なラボプレス機を専門としています。当社の専門知識により、優れたイオン伝導率と安全性に必要な、緻密で空隙のない層を実現できます。当社のソリューションがラボの能力をどのように向上させ、電池開発プロジェクトを加速できるかについて、今すぐお問い合わせください。今すぐお問い合わせください！

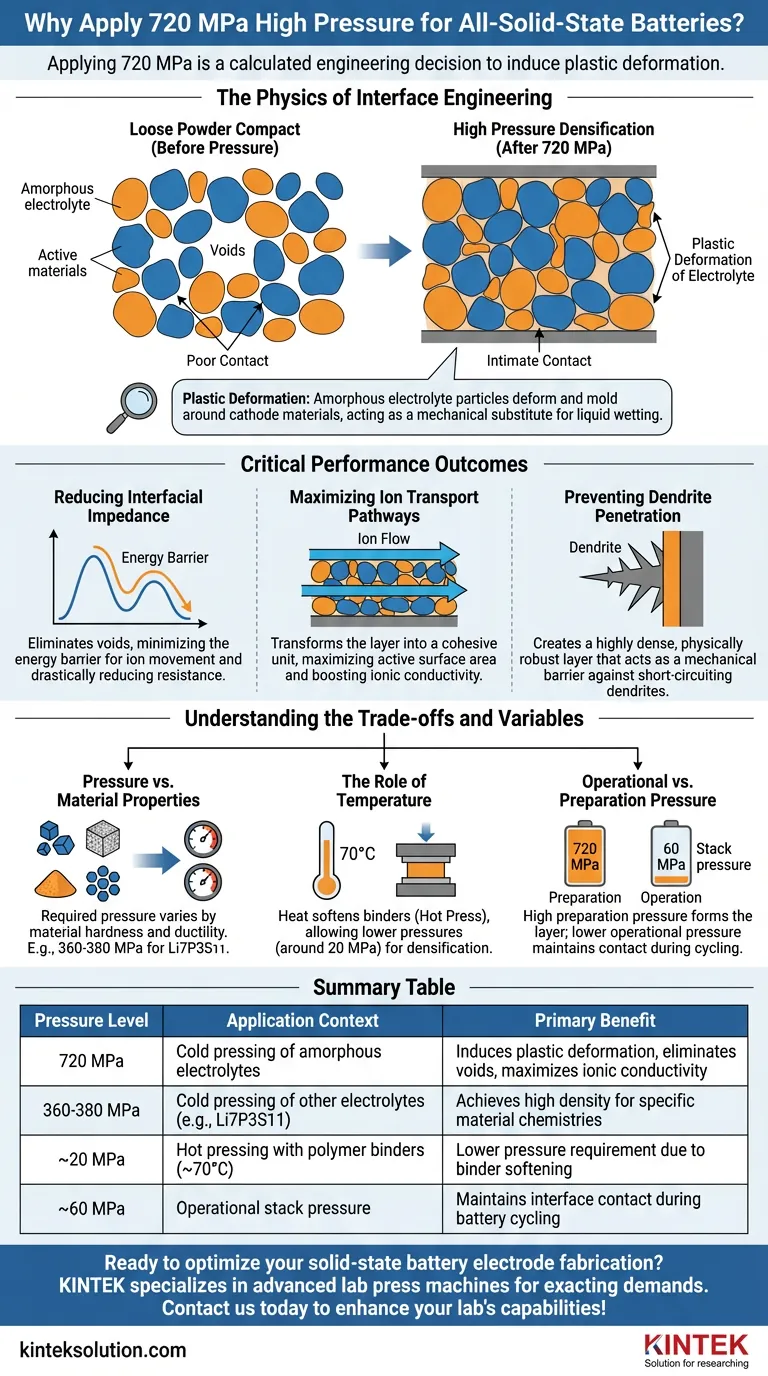

ビジュアルガイド
関連製品
- 全自動ラボ用油圧プレス機・ラボ用ペレットプレス機
- 研究室の油圧出版物 2T KBR FTIR のための実験室の餌出版物
- 手動実験室用油圧プレス ラボ用ペレットプレス
- 実験室用油圧プレス 実験室用ペレットプレス ボタン電池プレス
- 手動ラボ用油圧ペレットプレス ラボ用油圧プレス
