高圧による固化は、固体電池の電気化学的ポテンシャルを活性化するための基本的なメカニズムです。 380 MPaを印加できる実験用プレスは、ばらばらの正極粉末と電解質粉末を冷間プレスして、単一で一体性のある二層ペレットにするために必要です。この巨大な圧力は、粒子を密接に接触させ、そうでなければイオンの流れを妨げ、電池性能を低下させる微細な空隙を排除します。
液体電池では、電解質が自然に電極を濡らして接触を形成しますが、固体電池では、接触は完全に機械的です。380 MPaを印加することで、絶縁性の空気ギャップと多孔性が排除され、低インピーダンスと効率的なリチウムイオン輸送に必要な連続的な固体-固体界面が確保されます。
作製における高圧の重要な役割
多孔性と空隙の排除
ばらばらの粉末には、自然にかなりの空気ギャップと多孔性が含まれています。これらの空隙は絶縁体として機能し、イオンの移動を妨げます。
380 MPaを印加することで、これらの空隙を機械的に圧縮し、材料を緻密化します。これにより、個々の粒子の混合物が、機能的な電池に不可欠な、緻密で非多孔性の固体シートに変換されます。
効率的なイオン経路の形成
リチウムイオンは開いた空間を飛び越えることはできません。移動には連続的な物理的媒体が必要です。
高圧処理により、正極活物質と固体電解質（Li5.5PS4.5Cl1.5など）が「密接な固体-固体接触」状態になります。この物理的な接続により、イオンが正極から電解質へ移動するために必要なハイウェイが形成され、界面インピーダンスが直接低下します。
機械的完全性の確保
電気化学的性能を超えて、二層構造は取り扱いやセル組み立てに耐えられる機械的安定性も必要です。
380 MPaでのプレスは、バインダーフリーの固化方法として機能し、粒子を相互に結合させて頑丈なペレットを形成します。この機械的安定性により、陽極のその後の積層中に層が剥離したり崩壊したりするのを防ぎます。
精度と一貫性の重要性
データの再現性
電池研究では、作製圧力のばらつきが不安定な結果につながります。
油圧プレスを使用すると、研究者はすべてのサンプルに全く同じ圧力（例：380 MPa）を印加できます。この一貫性により、すべてのセルで接触面積と品質が同一であることが保証され、性能の違いは材料化学によるものであり、作製エラーによるものではないことが意味されます。
ばらつき抵抗の最小化
界面抵抗は、固体電池における主要なボトルネックとなることがよくあります。
成形圧力を厳密に制御することで、セルの内部抵抗を標準化します。これにより、インピーダンススペクトルやサイクル性能などの電気化学データを正確に評価できます。
トレードオフの理解：圧力段階
380 MPaは作製に不可欠ですが、管理しなければならない唯一の圧力パラメータではありません。セルや装置の損傷を避けるために、成形圧力と動作圧力を区別することが重要です。
成形圧力と積層圧力
380 MPaという数値は、特に材料を緻密化するための初期のペレットの冷間プレスを指します。
しかし、セルが組み立てられた後（陽極が追加された後）、通常はより低い「積層圧力」または「動作圧力」が使用されます。参考資料によると、この段階では約74～75 MPaが推奨されています。この低い圧力は、繊細な部品を破壊したりセルを短絡させたりすることなく、試験中の接触を維持するのに十分です。
熱的考慮事項
ホットプレス（約70℃に加熱）を使用するプロセスの場合、必要とされる圧力はずっと低くなり、通常は20 MPa程度になります。
熱はポリマーバインダーを軟化させ、極端な力を必要とせずに粒子の流れを促進します。ホットプレスの場合に380 MPaを印加すると、過度の圧縮や材料の押出しにつながる可能性があり、特定の処理温度に合わせて圧力を調整する必要があることがわかります。
目標に合わせた適切な選択
固体電池の性能を最大化するには、開発の適切な段階で適切な圧力を印加する必要があります。
- 主な焦点が電解質/正極ペレットの作製である場合：密度を最大化し、多孔性を排除し、初期の固体-固体伝導経路を確立するために、約380 MPaを印加してください。
- 主な焦点が電気化学的試験とサイクリングである場合：過度の圧縮なしに層間の安定した物理的接触を確保するために、約75 MPaの一定保持圧を維持してください。
- 主な焦点がバインダーを使用した界面エンジニアリングである場合：熱軟化を利用して接触を改善するために、低温（例：20 MPa）のホットプレスを検討してください。これは、強力な機械的力よりも効果的です。
最終的に、実験用プレスは単なる圧縮ツールではなく、固体エネルギー貯蔵を可能にする低抵抗界面をエンジニアリングするための主要な装置です。
要約表：
| 段階 | 目的 | 推奨圧力 |
|---|---|---|
| ペレット作製 | 材料の緻密化、空隙の排除、イオン経路の形成 | ~380 MPa |
| 電気化学的試験 | 損傷なしにサイクリング中の接触を維持する | ~75 MPa |
| ホットプレス（バインダー使用） | 熱軟化を利用して接触を改善する | ~20 MPa |
KINTEKの精密実験用プレスで、優れた固体電池界面をエンジニアリングしましょう。
高密度で高性能な電解質と正極の二層構造の作製に必要な、重要な380 MPaの圧力を達成しましょう。当社の自動実験用プレス、等方圧プレス、加熱実験用プレスは、多孔性を排除し、研究に不可欠な低抵抗界面を形成するために必要な、精密で一貫した力を提供するように設計されています。
今すぐお問い合わせください。当社の特殊機器が、固体電池開発をどのように強化し、再現性の高い高品質な結果を保証できるかについてご相談ください。

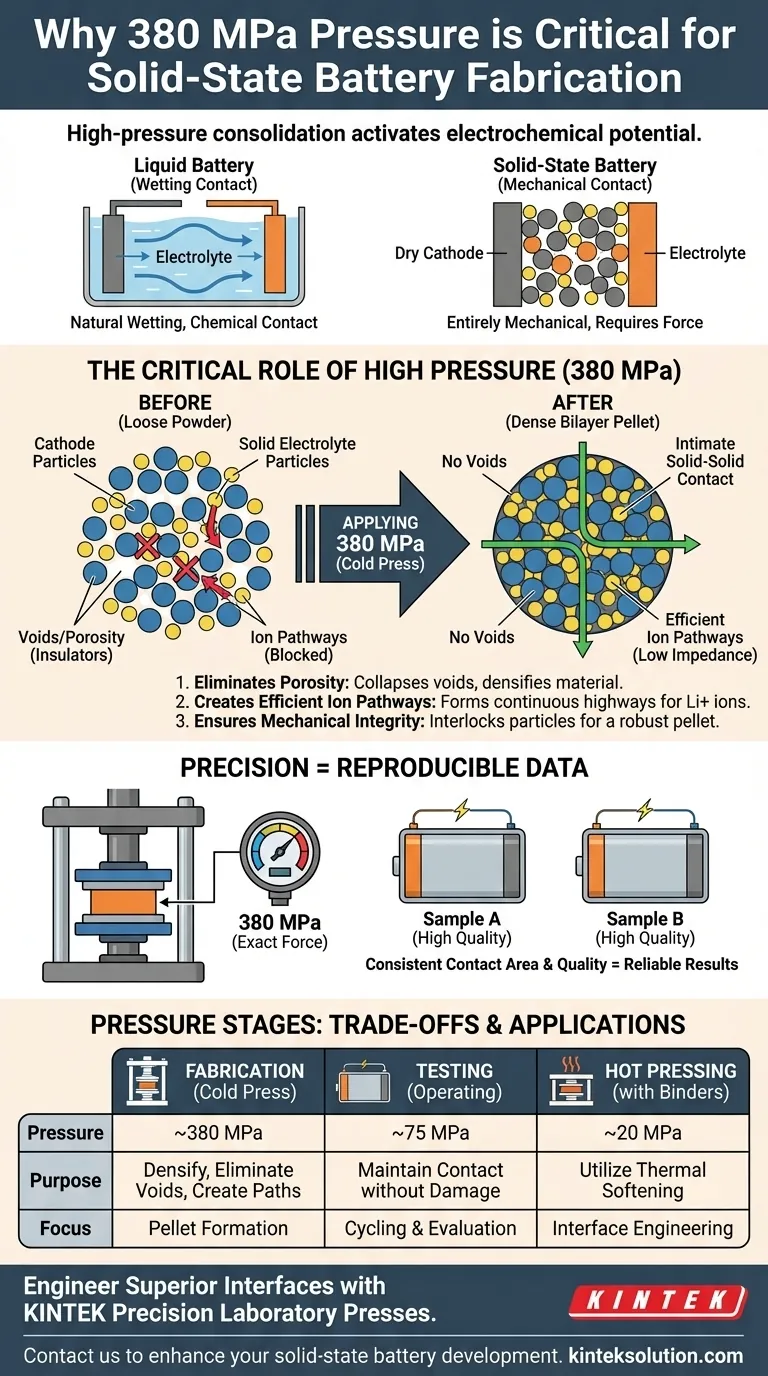

ビジュアルガイド
関連製品
- 実験室用油圧プレス 実験室用ペレットプレス ボタン電池プレス
- XRF KBR FTIR の実験室の出版物のための実験室の油圧餌の出版物
- 手動実験室用油圧プレス ラボ用ペレットプレス
- XRFおよびKBRペレット用自動ラボ油圧プレス
- 研究室の油圧出版物の手袋箱のための実験室の餌の出版物機械
