全固体電池の組み立てにおいて実験用プレス機が必要とされる主な理由は、固体-固体界面固有の物理的限界を克服するためです。液体電解質は自然に電極を濡らしますが、固体材料は初期接触が悪く、物理的に個別の層を統一された導電性スタックに融合させるために、しばしば60～240 MPaという強力な機械的力に依存します。
全固体電池における中心的な課題は界面インピーダンスです。精密かつ高圧での圧縮がないと、電極と電解質の間の微細な隙間が絶縁体として機能し、リチウムイオンの輸送を妨げ、バッテリーを機能不全に陥らせます。
固体-固体界面の物理学
プレス機が不可欠である理由を理解するには、バッテリー層間の微視的な相互作用に目を向ける必要があります。
「点接触」問題の解消
2つの固体表面が接触すると、自然に最も高い微視的な頂点でのみ接触します。これは「点接触」として知られています。
バッテリーにおいては、イオンが移動できる経路が非常に少ないため、これが極めて高い界面抵抗を生み出します。実験用プレス機は十分な力を加えてこれらの頂点を平坦化し、材料が接触する表面積を最大化します。
部品の高密度化
全固体電池は、しばしば粉末から組み立てられます。圧縮がないと、これらの粉末層は空隙や空気ポケットで満たされています。
100～200 MPaの範囲の圧力を印加することで、活物質と電解質の粉末が高密度ペレットに圧縮されます。この高密度化は、イオンと電子がセルを通過するための途切れることのない経路である連続的な浸透ネットワークを作成するために不可欠です。
塑性変形の誘発
リチウム金属のような材料は柔らかいですが、セラミック電解質（LLZOなど）は硬くて剛性があります。
プレス機は、柔らかいリチウム金属に塑性変形を強制します。金属は物理的に硬いセラミック電解質の微細な凹部や表面の不規則性に流れ込みます。これにより、そうでなければ性能を妨げることになる隙間が埋められ、タイトでシームレスな結合が保証されます。
動作中の圧力の重要な役割
圧力の必要性は、初期の組み立てを超えて拡張されます。また、バッテリー寿命のための動的な要件でもあります。
体積変化への対抗
バッテリー材料は、充電および放電サイクル中に膨張および収縮します。液体バッテリーでは、流体がこれに適応しますが、固体バッテリーでは、この動きにより層が物理的に分離（剥離）する可能性があります。
制御された一定の圧力（通常はより低い、約3.2 MPa）を印加すると、機械的な制約が生じます。これにより、体積変化中にスタックが一体に保持され、急速な容量低下につながる「接触損失」が防止されます。
デンドライト成長の抑制
リチウムデンドライトは、電解質を貫通して短絡を引き起こす可能性のある針状構造です。
圧力によって達成されるタイトな物理的接触と改善された濡れ性は、界面での電流分布を均一化するのに役立ちます。この均一性により、デンドライトが形成されやすい局所的なホットスポットが抑制され、安全性と安定性が大幅に向上します。
トレードオフの理解
圧力は不可欠ですが、参照資料は、その適用が単に強力であるだけでなく、精密でなければならないことを強調しています。
不精度のリスク
盲目的に圧力を印加しても効果はありません。圧力は、組み立ての特定の段階（例：粉末圧縮には非常に高い圧力、サイクリングには中程度の圧力）に合わせて調整する必要があります。
不十分な力と過剰な力
圧力が低すぎると（例：0.2 MPa未満のスプリング圧力）、界面は抵抗が高く、バッテリーは高レートで故障します。逆に、装置は均一に圧力を供給する必要があります。不均一な力は、脆いセラミック電解質の亀裂や不均一な電流密度につながる可能性があります。
目標に合った選択をする
特定の圧力要件は、バッテリーライフサイクルのどの段階に対処しているかに大きく依存します。
- 主な焦点がセル製造（組み立て）である場合： 粉末を圧縮し、リチウム金属を変形させて最大化密度化するための高圧（60～240 MPa）を供給できるプレス機が必要です。
- 主な焦点がサイクリング安定性（テスト）である場合： 充電/放電サイクル中の剥離を防ぐために、一定の低い圧力（約3.2 MPa）を維持できる治具またはプレス機が必要です。
要約：実験用プレス機は、緩い粉末と剛性シートの集合体を、エネルギーの流れに必要な高密度な物理的経路を作成する、まとまりのある電気化学システムに変えます。
概要表：
| アプリケーション目標 | 必要な圧力 | 主な機能 |
|---|---|---|
| セル製造（組み立て） | 60～240 MPa | 粉末を圧縮し、リチウム金属を変形させて最大化密度化する。 |
| サイクリング安定性（テスト） | ～3.2 MPa | 充電/放電サイクル中の剥離を防ぐために接触を維持する。 |
信頼性の高い全固体電池を構築する準備はできていますか？
高密度化と安定したサイクリングに必要な精密かつ高圧の達成は、性能にとって譲れません。KINTEKは、バッテリーの研究開発の厳格な要求を満たすように設計された、自動実験用プレス機、等圧プレス機、加熱実験用プレス機を含む実験用プレス機を専門としています。
当社のプレス機は均一な圧力印加を保証し、界面抵抗を排除し、高性能セルを作成するのに役立ちます。開発タイムラインを加速させるお手伝いをさせてください。
具体的なバッテリー組み立てのニーズについてご相談ください。今すぐKINTEKにお問い合わせください！

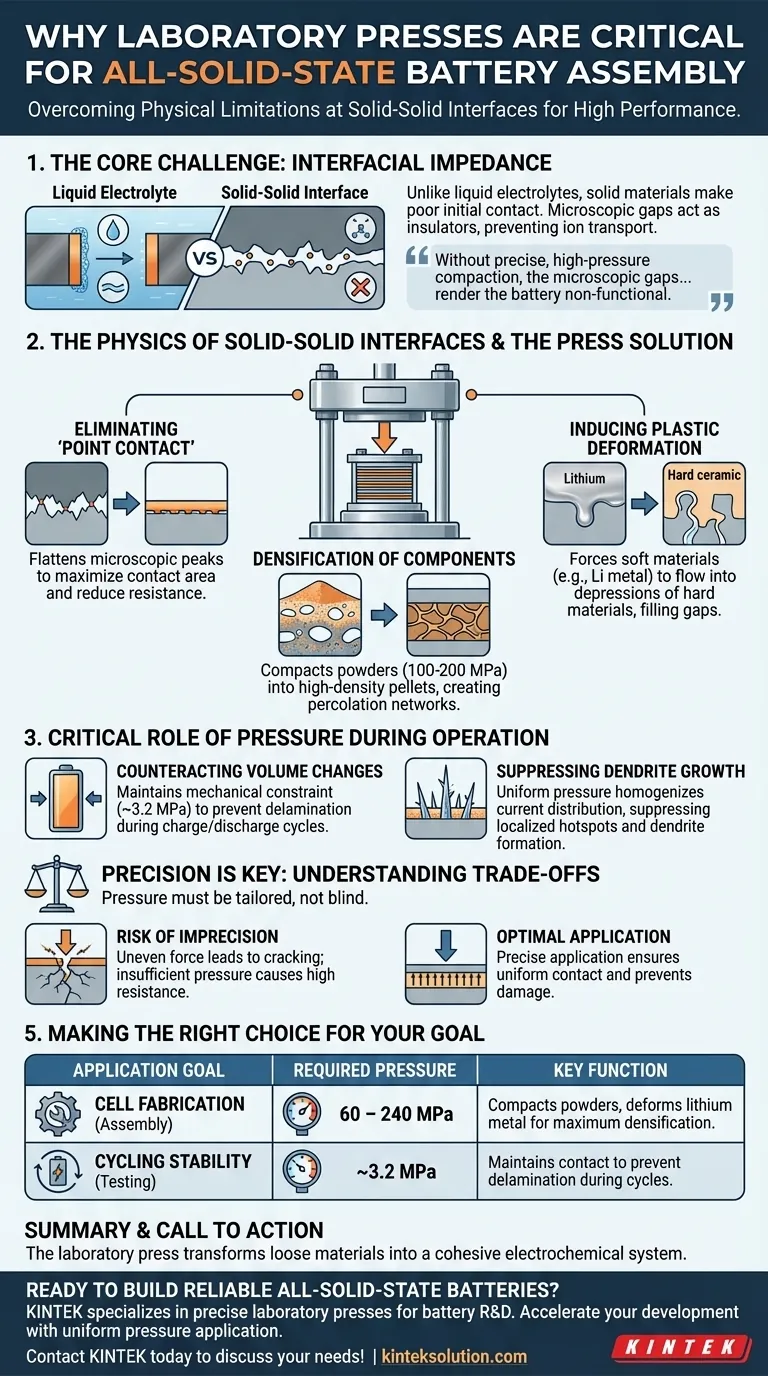

ビジュアルガイド
関連製品
- マニュアルラボラトリー油圧プレス ラボペレットプレス
- 研究室の油圧出版物 2T KBR FTIR のための実験室の餌出版物
- 実験室用油圧プレス 実験室用ペレットプレス ボタン電池プレス
- XRFおよびKBRペレット用自動ラボ油圧プレス
- マニュアルラボラトリー油圧ペレットプレス ラボ油圧プレス
