コールドアイソスタティックプレス（CIP）において真空シールバッグが不可欠である主な理由は、デバイスと圧力を発生させるために使用される液体媒体との間に不浸透性のバリアとして機能することです。CIPチャンバーは通常、水を加圧に使用するため、ペロブスカイト層は湿気や溶剤に非常に敏感であるため、バッグは直接的な化学的劣化を防ぎます。同時に、真空シールプロセスは、ラミネートを開始する前に、ルーズな電極を所定の位置に機械的に固定し、正確なアライメントを保証します。
主なポイント 真空バッグは、壊れやすいペロブスカイト化学物質を破壊的な液体媒体にさらすことなく、油圧の巨大な物理的力を活用できるようにする重要なインターフェースとして機能します。静水圧を機械的接着に変換し、熱なしでシームレスな電気的インターフェースを作成します。
保護とラミネートのメカニズム
バッグが交渉の余地がない理由を理解するには、CIPのメカニズムとペロブスカイト化学物質との間の対立を理解する必要があります。
静水圧の隔離
CIPプロセスは、チャンバーに液体媒体（多くの場合、水または油）を充填し、加圧することによって機能します。
ペロブスカイト材料は、湿気に非常に敏感であり、水と接触すると急速に劣化します。真空シールバッグは完全なカプセル化を提供し、水没中に太陽電池スタックを液体環境から隔離します。
位置安定性
圧力が印加される前に、上部電極（多くの場合、炭素/銀の二層）が太陽電池スタック上にルーズに配置されます。
真空シールがない場合、この電極は、取り扱い中または加圧中にずれる可能性があります。真空は空気を排出し、バッグをスタックにしっかりと収縮させ、高圧を印加する前に電極を正しい位置に効果的に固定します。
均一な圧力伝達
参照データによると、バッグは柔軟である必要があります。
この柔軟性により、液体からの外部アイソスタティック圧力が、サンプルに均一かつ損失なく伝達されます。バッグは転送膜として機能し、圧力がデバイスを不均一に押しつぶすのではなく、電極インターフェースを緻密化することを保証します。
このプロセスがパフォーマンスにとって重要である理由
バッグの使用により、CIPプロセスは他のラミネート方法では達成できない結果を達成できます。
シームレスなインターフェースの作成
この文脈におけるCIPの目標は、炭素層を下の正孔輸送層（HTL）に「密接に接触」させることです。
バッグを介して伝達される高圧は、これらの層を物理的に押し付け、高品質の電気的インターフェースを作成します。この機械的接着により、高価な真空蒸着金属電極に匹敵するパフォーマンスが得られます。
熱劣化の排除
バッグは熱ではなく圧力による機械的ラミネートを可能にするため、プロセスは室温で実行されます。
これにより、熱に敏感なペロブスカイト材料に対する熱劣化のリスクが排除されます。高温焼結や溶剤蒸発を必要とする方法とは異なり、バッグ対応のCIPプロセスは、有機機能層の化学的完全性を維持します。
トレードオフの理解
真空バッグは不可欠ですが、収率の一貫性を確保するために管理する必要がある特定の変数を導入します。
バッグ故障のリスク
このプロセスの信頼性は、バッグの完全性に完全に依存します。たとえ微細な穴やシール不良であっても、液体がすぐに侵入し、デバイスの完全な損失につながります。
真空引きの質の重要性
真空シールが不完全な場合、バッグとサンプルの間に空気ポケットが残る可能性があります。
空気は圧縮可能ですが水は圧縮可能ではないため、これらのポケットは不均一な圧力分布を引き起こす可能性があります。これにより、セラミックまたはガラス基板が割れたり、電極接触不良領域が発生したりして、デバイスのフィルファクターが損なわれる可能性があります。
目標に合わせた適切な選択
CIPラミネートプロセスの有効性を最大化するには、次の運用上の優先事項に焦点を当ててください。
- 主な焦点がデバイス効率の場合：すべての空気の空隙を除去するのに十分な真空レベルを確保し、最適な電荷抽出に必要な密接な接触を保証します。
- 主な焦点がプロセス収率の場合：液漏れを防ぐために、シーリングバッグの厳格な品質チェックを実施してください。湿気の侵入はこのステップで最も一般的な故障モードです。
真空バッグは単なる容器ではなく、高圧の物理学とペロブスカイトの繊細な化学を組み合わせることを可能にするアクティブな伝達ツールです。
概要表：
| 機能 | ペロブスカイト太陽電池への利点 |
|---|---|
| 静水圧の隔離 | 湿気に敏感なペロブスカイト層を液体圧力媒体（水/油）から保護します。 |
| 位置安定性 | 圧力が印加される前に、上部電極を正確にアライメントして固定します。 |
| 均一な圧力伝達 | シームレスな電気的インターフェース形成のために均一な力の分布を保証します。 |
| 室温プロセス | 他のラミネート方法に関連する熱劣化のリスクを排除します。 |
KINTEKの専門知識を活用して、ペロブスカイト太陽電池の完璧で高収率のラミネートを実現しましょう。
当社の特殊なアイソスタティックプレスとプロセス知識は、実験室の研究開発の正確な要求を満たすように設計されています。私たちは、感光性材料を保護しながら、最適なデバイスパフォーマンスに必要な均一な圧力をもたらす真空バッグインターフェースの重要な役割を理解しています。
KINTEKがCIPプロセスを完璧にするお手伝いをさせてください。当社のラボプレスソリューションが太陽電池製造をどのように強化できるかについて話し合うために、今すぐ専門家にお問い合わせください。

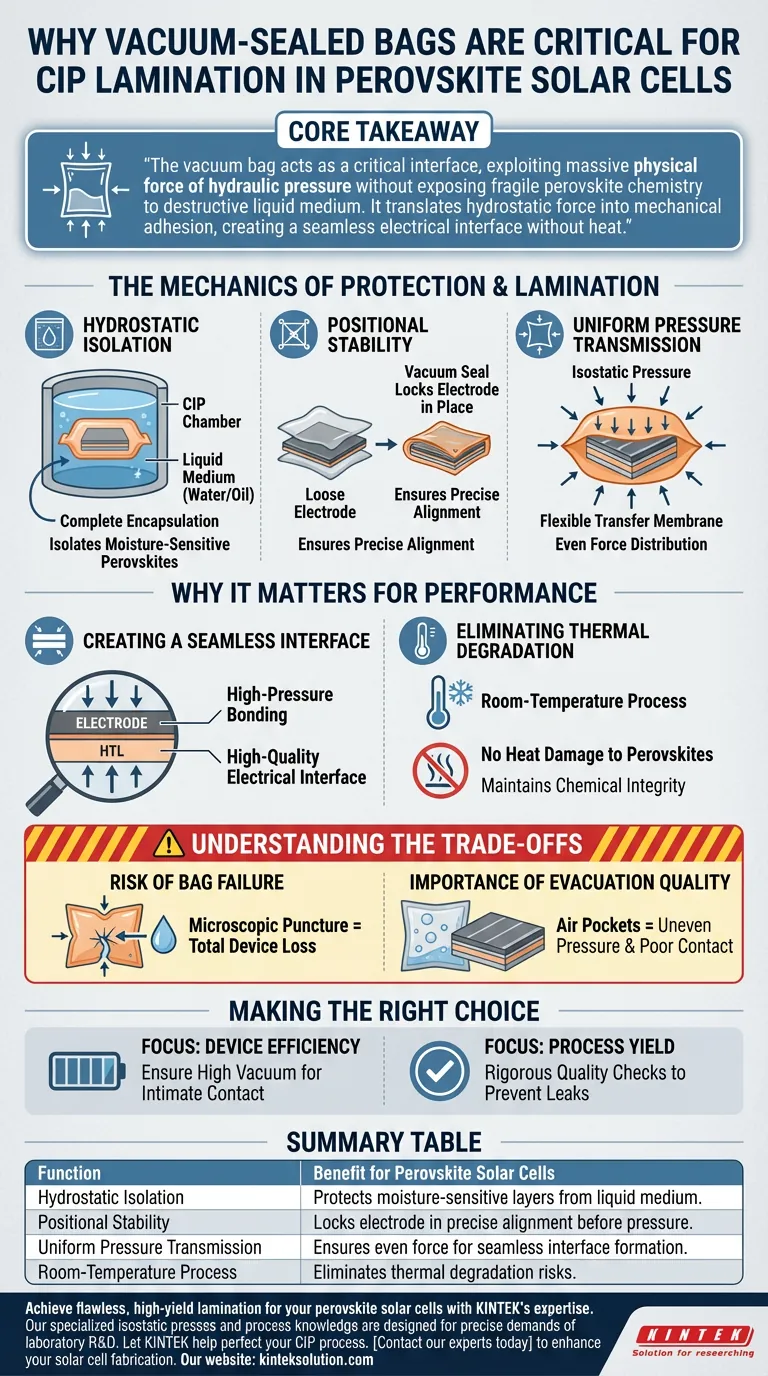

ビジュアルガイド
