固体対固体の界面に固有の物理的限界を克服するには、一定の圧力を印加することが基本的な要件です。液体電解質は電極表面を自然に濡らしますが、固体電解質は原子レベルの接触を確立し維持するために完全に機械的な力に依存しています。この外部圧力がなければ、微視的な隙間や空隙が界面インピーダンスを増大させ、電気化学測定を不正確にし、急速な性能低下につながります。
一定の圧力の主な機能は、固体電解質と電極材料を密接に接触させることによって界面抵抗を最小限に抑えることです。この外部力は、バッテリーサイクリングに固有の体積変化中に連続したイオン経路を維持するために重要であり、データが物理的に関連性があり再現可能であることを保証します。
固体対固体の界面の物理学
表面粗さの克服
微視的なレベルでは、固体電解質と電極の表面は粗く不均一です。密接な物理的接触は、これらのギャップを埋めるために必要です。
一定の圧力を印加すると、材料がわずかに変形して接触面積が最大化されます。これにより、イオンは空隙によってブロックされるのではなく、界面を効率的に移動できます。
界面抵抗の最小化
接触の質は、界面抵抗を直接決定します。接触不良は高インピーダンスにつながり、バッテリーの性能をボトルネックにします。
ラボプレスまたは治具を使用して均一な圧力を印加することにより、この抵抗障壁を効果的に低減します。これにより、接触不良によるアーティファクトなしに、イオン伝導率などの固有の材料特性を正確に測定できます。
サイクリング中の構造的完全性の管理
体積膨張への対抗
活極材料は、充放電サイクル中に大幅な体積変化（膨張と収縮）を経験します。
外部圧力がなければ、この「呼吸」により電極が電解質から剥がれる可能性があります。一定のスタック圧力は、これらの内部機械的シフトにもかかわらず、層を一緒に押し付けたままにするカウンターフォースとして機能します。
剥離の防止
体積変化による接触が失われると、界面剥離につながります。この永続的な分離は、活物質を孤立させ、容量低下を引き起こします。
（例：3.2〜17 MPa）の圧力を維持する特殊な治具は、この剥離を抑制します。これは、材料の真の可能性を反映した高レート性能と長期サイクリング安定性を得るために不可欠です。
材料の緻密化と導電率
気孔率の低減
固体電解質膜自体の密度を増加させるには、圧力が必要です。このプロセスにより、材料内の気孔率が最小限に抑えられます。
内部の空隙は絶縁体として機能するため、内部の空隙を排除することが重要です。より密度の高いペレットは、イオン移動のためのより直接的な経路を促進します。
粒界抵抗の低減
粉末ベースの電解質（例：Li-argyrodite）の場合、個々の粒子を押し付けるには、高圧（形成中にはしばしば最大500 MPa）が必要です。
これにより、イオンが粒子から粒子へと移動する際に遭遇する抵抗である粒界抵抗が低減されます。連続的でタイトなパッキングは、材料のバルク全体にわたるイオン輸送のための効率的な経路を作成します。
トレードオフの理解
形成圧力と動作圧力の区別
ペレットを形成するために必要な圧力と、セルをサイクルするために必要な圧力を区別することが重要です。
形成には、緻密化を達成するために非常に高い圧力（例：500 MPa）が必要な場合が多いですが、テストには通常、接触を維持するために、より低い一定の「スタック圧力」（例：1〜17 MPa）が必要です。これら2つの異なるニーズを混同すると、セルの機械的故障や非現実的なテスト条件につながる可能性があります。
一貫性のない変数のリスク
圧力が制御されていない場合、界面接触面積はセルごとに異なります。
この変動により、実験間でデータを信頼性高く比較することが不可能になります。材料の化学的性能を分離するには、油圧プレスまたは校正された治具を使用して、機械的変数（圧力）を一定に保つ必要があります。
目標に合った選択をする
有効なデータを取得するには、圧力印加を特定のテスト目標に合わせる必要があります。
- 主な焦点が材料合成と特性評価の場合：正確なバルク導電率の読み取りのために、気孔率と粒界抵抗を最小限に抑えるために、高圧形成（例：油圧プレス）を優先してください。
- 主な焦点が電気化学サイクリングと安定性の場合：動作中の体積膨張による剥離を防ぐために、一定の「スタック圧力」を維持する特殊なセル治具の使用を優先してください。
最終的に、圧力を正確に制御された実験変数として扱うことは、材料自体の化学ほど重要です。
概要表：
| 圧力印加 | 主な機能 | 典型的な範囲 |
|---|---|---|
| 形成（油圧プレス） | 電解質ペレットの緻密化、気孔率と粒界抵抗の低減 | 最大500 MPa |
| 動作（治具） | サイクリング中の界面接触の維持、剥離の防止 | 1〜17 MPa |
KINTEKの特殊ラボプレスで、固体電解質研究における正確で再現性の高い結果を達成しましょう。
当社の自動ラボプレス、等静圧プレス、加熱ラボプレスは、信頼性の高い電気化学試験に必要な一貫した高圧を提供できるように設計されており、イオン伝導率と長期サイクリング安定性に関する正確なデータを保証します。
ラボの能力を向上させる準備はできましたか？ 専門家にお問い合わせください、固体電解質開発ニーズに最適なプレスを見つけてください。

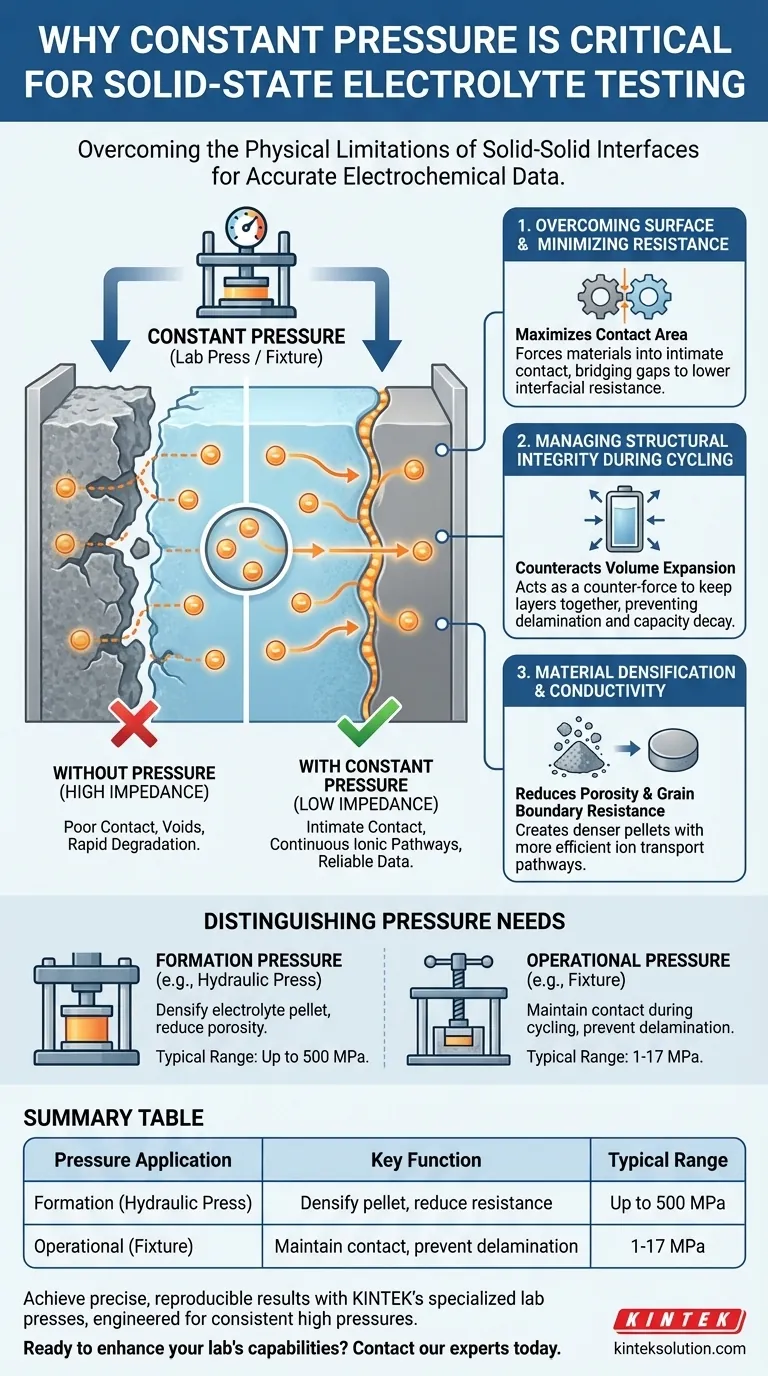

ビジュアルガイド
関連製品
- 実験室用油圧プレス 実験室用ペレットプレス ボタン電池プレス
- 研究室の油圧出版物 2T KBR FTIR のための実験室の餌出版物
- マニュアルラボラトリー油圧プレス ラボペレットプレス
- XRF KBR FTIR の実験室の出版物のための実験室の油圧餌の出版物
- XRFおよびKBRペレット用自動ラボ油圧プレス
