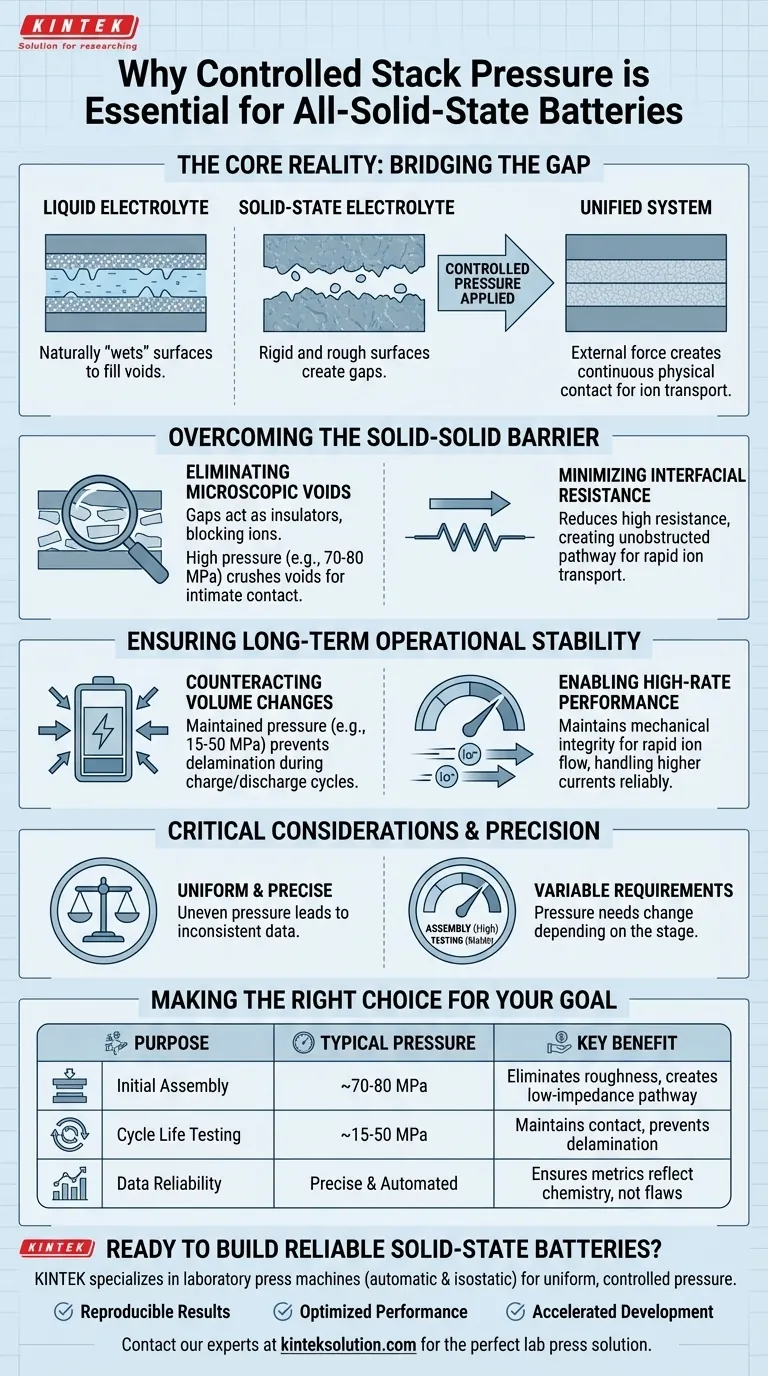

全固体電池の最終組立時に、制御されたスタック圧を印加する必要があるのはなぜですか？優れたイオン伝導を可能にする

制御されたスタック圧の印加は、剛性のある固体材料に固有の微細な隙間を埋めるために必要な基本的なメカニズムです。この外部力がなければ、カソード、電解質、アノードの粗い表面は、リチウムイオンが層間を効果的に移動するために必要な連続的な物理的接触を形成できません。

核心的な現実：液体電解質は自然に電極表面に「濡れ」て空隙を埋めますが、全固体電池の構成要素は剛性があり粗いです。外部圧力は、断片的な層を統一された電気化学システムに変換し、イオン輸送の架け橋として機能する主要な変数です。

固体-固体界面の障壁の克服

カソードや全固体電解質を含むすべての固体材料には、固有の表面粗さがあります。これらの層を積み重ねると、界面に自然に微細な隙間または空隙が発生します。

これらの隙間は絶縁体として機能し、イオンの移動を妨げます。高圧（組立時にしばしば70〜80 MPaの範囲）を印加すると、材料が押し付けられ、これらの空隙が効果的に潰されます。

このプロセスにより、機能的な全固体電池の最初の前提条件である緊密でシームレスな物理的接触が保証されます。

層間の物理的な隙間は、高い界面抵抗（インピーダンス）を生じさせます。抵抗が高すぎると、電池は効率的に電力を供給できません。

正確な圧力を印加することで、粒子間の接触面積を最大化します。これにより、固体-固体界面抵抗が直接低下します。

その結果、リチウムイオンの急速な輸送を可能にする障害のない経路が形成され、これは電池の活性化と低い内部抵抗の達成に不可欠です。

電池材料は、充電および放電サイクル中に物理的に膨張および収縮します。全固体電池システムでは、この動きにより層が物理的に分離または剥離する可能性があります。

維持されるスタック圧（テスト中の15 MPaまたは50 MPaなど）は、機械的な制約として機能します。内部体積が変動しても、層が接触し続けるように強制します。

この一定の圧縮により、イオン輸送ネットワークの破壊が防止され、電池が急速な劣化なしに繰り返しサイクルを生き残ることが保証されます。

電池が急速に充電または放電するため（高レート性能）、イオンは高速で移動する必要があります。

物理的な接触のあらゆる中断は、ボトルネックとして機能し、イオンの流れを遅くします。

制御された圧力は、急速なイオン輸送に必要な機械的完全性を維持し、電池が高電流を確実に処理できるようにします。

圧力は無作為に印加することはできません。均一かつ正確でなければなりません。不均一な圧力は、局所的な接触不良や一貫性のないパフォーマンスデータにつながる可能性があります。

圧力の大きさは、電池の寿命の段階によって変化します。

最終組立では、初期界面を形成するために、より高い圧力（例：74 MPa）が必要になることがよくあります。ただし、運用テストでは、動的にその界面を維持するために、異なる安定した圧力が必要になる場合があります。

これらの圧力を明確に制御しないと、再現性のないデータや信頼性の低い電池特性評価につながります。

全固体電池戦略を最適化するには、圧力プロトコルを特定の目標に合わせる必要があります。

主な焦点が初期組立の場合：油圧プレスを使用して高くて均一な圧力を印加（約70〜80 MPa）し、表面の粗さをなくし、初期の低インピーダンス輸送経路を作成します。
主な焦点がサイクル寿命テストの場合：インサイチュ圧縮セットアップを実装して、体積膨張に対応し、層の剥離を防ぐ、一定の中程度の圧力（例：15〜50 MPa）を維持します。
主な焦点がデータ信頼性の場合：印加される圧力が自動化され、正確であることを確認し、接触のばらつきをなくし、パフォーマンスメトリックが組立の欠陥ではなく材料化学を反映していることを保証します。

最終的に、スタック圧は単なる製造ステップではなく、全固体電池のイオン伝導の物理現象を可能にする電池アーキテクチャの能動的なコンポーネントです。

目的	典型的な圧力範囲	主な利点
初期組立	約70〜80 MPa	表面の粗さを除去し、低インピーダンスのイオン経路を作成します
サイクル寿命テスト	約15〜50 MPa	体積変化中の接触を維持し、剥離を防ぎます
データ信頼性	正確かつ自動化	パフォーマンスメトリックが組立の欠陥ではなく材料化学を反映していることを保証します
