エネルギー分散型蛍光X線（Ed-Xrf）分析装置は、放出される放射線をどのように分析して元素を特定するのでしょうか？精密な元素分析を実現

エネルギー分散型蛍光X線（ED-XRF）分析装置は、サンプルから放出される光子の特定のエネルギーレベルを直接測定することによって元素を特定します。半導体検出器がこの蛍光を捉え、電気信号に変換し、その信号が処理されて、その物質のユニークな化学的「指紋」が作成されます。

基本的な原理は、すべての元素がユニークで既知のエネルギーレベルで蛍光を放出するということです。各入射光子のエネルギーを測定し、これらのカウントをグラフにプロットすることで、分析装置は存在する元素を正確に明らかにします。

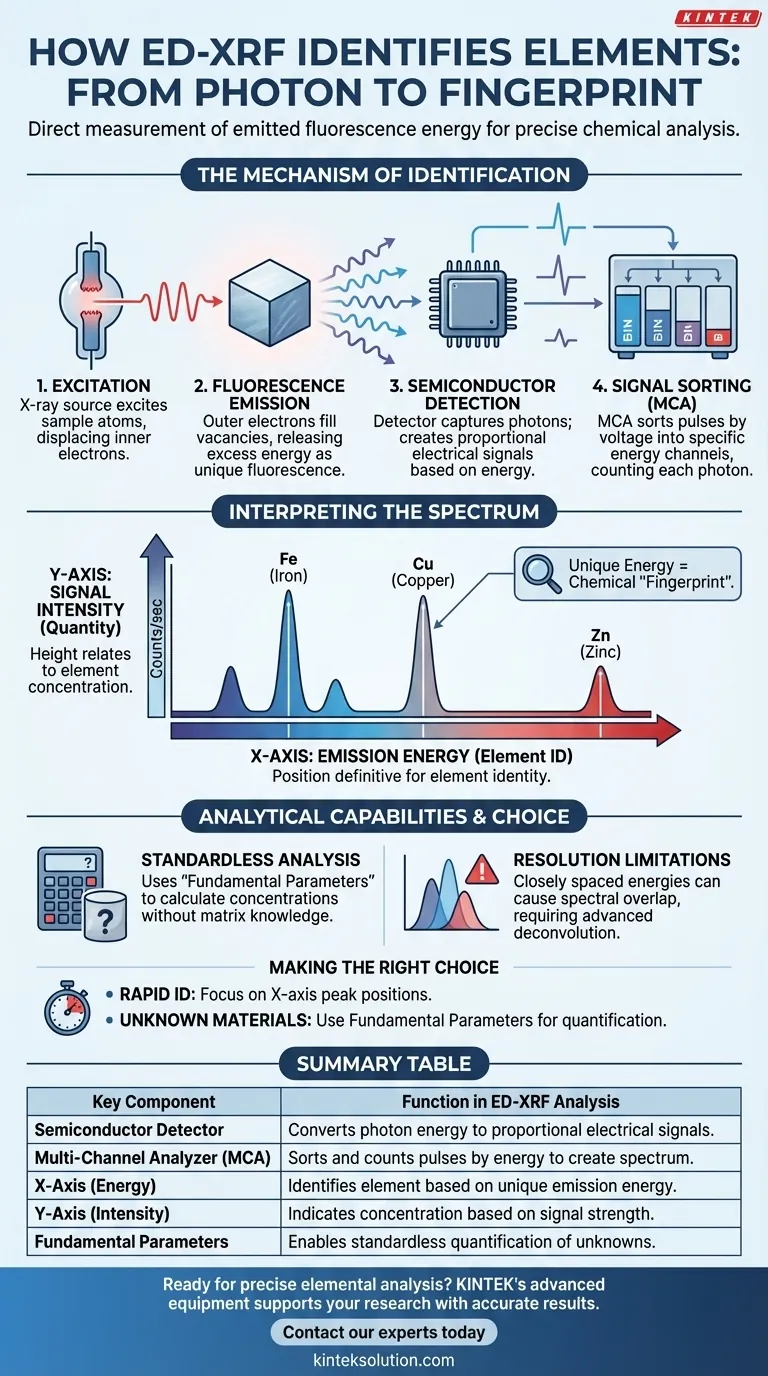

特定メカニズム

特定プロセスは、物理的な原子反応からデジタル信号処理へと移行する、正確な一連のイベントを含みます。

プロセスは、分析装置がサンプルにX線またはガンマ線ビームを照射することから始まります。この放射線は原子を励起し、内殻軌道から電子を追い出します。

安定性を回復するために、外殻からの電子が移動して、追い出された内殻電子を置き換えます。この遷移により結合エネルギーが低下し、余分なエネルギーが蛍光として放出されます。

分光計の検出器は、この放出された放射線をリアルタイムで収集します。通常、これは入射光から蛍光X線を識別するように設計された半導体検出器です。

重要なことに、検出器は入射放射線のエネルギーに直接依存する電気信号を作成します。高エネルギー光子は、低エネルギー光子よりも強い信号を作成します。

これらの生の電気信号は、マルチチャンネルアナライザー（MCA）に渡されます。MCAはデジタルソーターとして機能します。

すべての電気パルスを、その電圧（エネルギーに対応）に基づいて特定の「チャンネル」または「ビン」に分類します。これにより、システムは特定のエネルギーレベルで検出器に衝突した光子の数を数えることができます。

MCAによって収集されたデータは、識別の主要なツールである視覚的なスペクトルに変換されます。

結果のグラフは、X軸に放出エネルギーをプロットします。各元素はユニークな電子殻構造を持っているため、特定の予測可能なエネルギーで蛍光を放出します。

したがって、X軸に沿ったピークの位置は、元素を確実に特定します（例：鉄は常に特定のエネルギー点で現れます）。

Y軸は信号強度を表し、秒あたりのカウント数で測定されます。これは、その特定のエネルギーで検出された放射線の量を示します。

位置（X）は何があるかを教えてくれますが、ピークの高さ（Y）はどれだけあるかに関連します。

ED-XRFは強力な識別ツールですが、データの定量化をどのように処理するかを理解することは、正確な結果を得るために不可欠です。

ED-XRFの大きな利点は、マトリックスに関する事前知識なしにサンプルを分析できることです。

基本パラメータと呼ばれる手法を使用して、分析装置は蛍光放射線と散乱プロセスに関するデータを組み合わせて濃度を計算できます。これにより、特定のマトリックスマッチングキャリブレーション標準を必要とせずに、未知のサンプルの分析が可能になります。

検出器はエネルギーを直接測定するため、分析装置は半導体材料の分解能に大きく依存します。

サンプルに、互いに非常に近い放出エネルギーを持つ元素が含まれている場合、検出器はそれらを別個のピークとして区別するのに苦労する可能性があります。これによりスペクトルが重複し、信号を分解するために高度なソフトウェアが必要になる場合があります。

ED-XRFは多用途なツールですが、データの利用方法は特定の目的に依存します。

スペクトルをエネルギーマップとして扱うことで、生の光子カウントを任意のサンプルの正確な元素構成に変換できます。

主要コンポーネント	ED-XRF分析における機能
半導体検出器	入射蛍光X線のエネルギーを比例する電気信号に変換します。
マルチチャンネルアナライザー（MCA）	電気パルスをエネルギーレベルごとにソートおよびカウントし、スペクトルを作成します。
X軸（エネルギー）	独自の既知の放出エネルギーに基づいて存在する元素を特定します。
Y軸（強度）	信号強度に基づいて元素の濃度を示します。
基本パラメータ	未知のサンプル濃度の標準なし定量化を可能にします。
