コールド等方圧プレス（CIP）は、優れた形状柔軟性を実現します。これは、単軸プレスで使用される一方向の力ではなく、流体媒体を使用してすべての方向から同時に均一な圧力を印加するためです。この全方向性アプローチにより、剛性ダイ成形に固有の密度勾配やアスペクト比の制限なしに、複雑な形状や長い部品の高密度化が可能になります。
核心的な洞察 単軸プレスは剛性工具と摩擦の力学に制約されますが、コールド等方圧プレスは高密度化と形状を切り離します。CIPは、部品を均一な圧力で「包み込む」ことにより、部品の高さや複雑さに関係なく、一貫した内部密度を持つ複雑な設計の製造を可能にします。
形状対応の力学
全方向性力と一方向性力の比較
単軸プレスは、剛性の上部および下部ダイを使用して、単一の軸（上下）に力を印加します。これにより、プロセスは円盤や平坦なプレートのような固定寸法の単純な形状に限定されます。
対照的に、CIPは流体媒体（液体または気体）を使用して圧力を伝達します。この流体は部品を完全に囲み、部品のすべての表面に同時に等しい力を印加します。
柔軟な工具の役割
単軸プレスは、最終的な形状を定義しますが、形状の自由度を制限する剛性ダイに依存しています。粉末は、これらの垂直方向の制約内で厳密に流動および圧縮できる必要があります。
CIPはエラストマー（柔軟な）金型を採用しています。金型は柔軟性があり、圧力が静水圧であるため、工具は、剛性金属ダイから排出することが不可能な複雑な輪郭やアンダーカットに対応できます。
特定の形状の障壁の克服
アスペクト比の制限の排除
単軸プレスでは、断面積と高さの比率が重要な制限要因となります。部品が背が高く細くなるにつれて、圧力伝達は低下し、中心部での圧縮不良につながります。
CIPは、この制限を完全に除去します。圧力は半径方向および軸方向に印加されるため、部品の高さや厚さは圧縮の均一性を妨げません。
ダイ壁摩擦の除去
単軸プレスにおける主な形状上の制約は、粉末と剛性ダイ壁との間の摩擦です。この摩擦は密度勾配を引き起こし、端部は中心部よりも密度が高くなり、内部応力を発生させます。
CIPは、粉末と金型の間に相対的な動きがないため、ダイ壁摩擦を排除します。金型は圧縮時に粉末と一緒に移動します。これにより、部品の形状の複雑さに関係なく、均一な密度が得られます。
部品の品質と完全性への影響
均一な密度分布
圧力は全面積に均等に印加されるため、CIPは優れた均一性を持つ「グリーンボディ」（圧縮された粉末）を生成します。この均一性は、後続の焼結段階での反りや亀裂を防ぐために不可欠です。
内部欠陥の低減
単軸プレスの単方向性は、不均一な圧力分布により内部応力や微細亀裂を発生させることがよくあります。等方性法は、これらの内部応力を大幅に低減し、完成部品の機械的信頼性を向上させます。
運用の違いとトレードオフ
潤滑剤の要件
単軸プレスでは、摩擦を軽減するためにダイ壁潤滑剤が必要になることがよくありますが、これは焼結プロセスを複雑にしたり、達成可能な密度を制限したりする可能性があります。
CIPは、この問題を完全に回避します。潤滑剤の排除により、より高いプレス密度が可能になり、潤滑剤除去による欠陥のリスクがなくなります。
空気の排出
閉じ込められた空気は、複雑な形状の完全性を損なう可能性があります。CIPプロセスでは、圧縮前に粉末から空気を排出できるため、脆性または微細な粉末の圧縮欠陥をさらに低減できます。
目標に合わせた適切な選択
これら2つの方法のいずれかを選択する場合、最終部品の形状が通常、決定要因となります。
- 単純で平坦な形状が主な焦点の場合：単軸プレスは、固定寸法の高スループットが必要な電極または電解質ディスクのような標準形状にとって、依然として簡単な選択肢です。
- 複雑な部品または高アスペクト比部品が主な焦点の場合：コールド等方圧プレスは、剛性ダイの断面積と高さの制限を超える部品の均一な密度と構造的完全性を確保するために必要です。
- 材料の均一性が主な焦点の場合：CIPを選択して、内部応力と微細亀裂を最小限に抑え、焼結部品の最高の機械的信頼性を確保します。
最終的に、設計の複雑さが、部品に合わせてプロセスを調整する必要がある場合、または部品を工具に合わせる必要がある場合に、コールド等方圧プレスに切り替えます。
概要表：
| 特徴 | コールド等方圧プレス（CIP） | 単軸プレス |
|---|---|---|
| 圧力方向 | 全方向性（全側面） | 一方向性（上から下へ） |
| 形状の複雑さ | 複雑な形状、アンダーカット、高アスペクト比に最適 | 単純な平坦な形状に限定 |
| 密度均一性 | 非常に均一、密度勾配なし | ダイ壁摩擦による密度勾配が発生しやすい |
| 工具 | 柔軟なエラストマー金型 | 剛性金属ダイ |
| 最適な用途 | 複雑な設計、長くて細い部品、均質な材料 | 単純な円盤、プレート、高生産量の固定形状 |
均一な密度と最小限の欠陥を持つ複雑なセラミックまたは金属部品の製造が必要ですか？
KINTEKは、研究開発ラボの厳しいニーズを満たすために設計された、高度なコールド等方圧プレス（CIP）および自動ラボプレスを含むラボプレス機を専門としています。当社のソリューションにより、複雑な形状や高アスペクト比部品を優れた均一性で圧縮でき、優れた焼結部品の完全性を保証します。
今すぐお問い合わせください。当社の等方圧プレス技術が、材料開発とプロトタイピング能力をどのように向上させることができるかについてご相談ください。
当社の専門家にお問い合わせください。ラボ固有の要件に最適なプレスを見つけましょう！

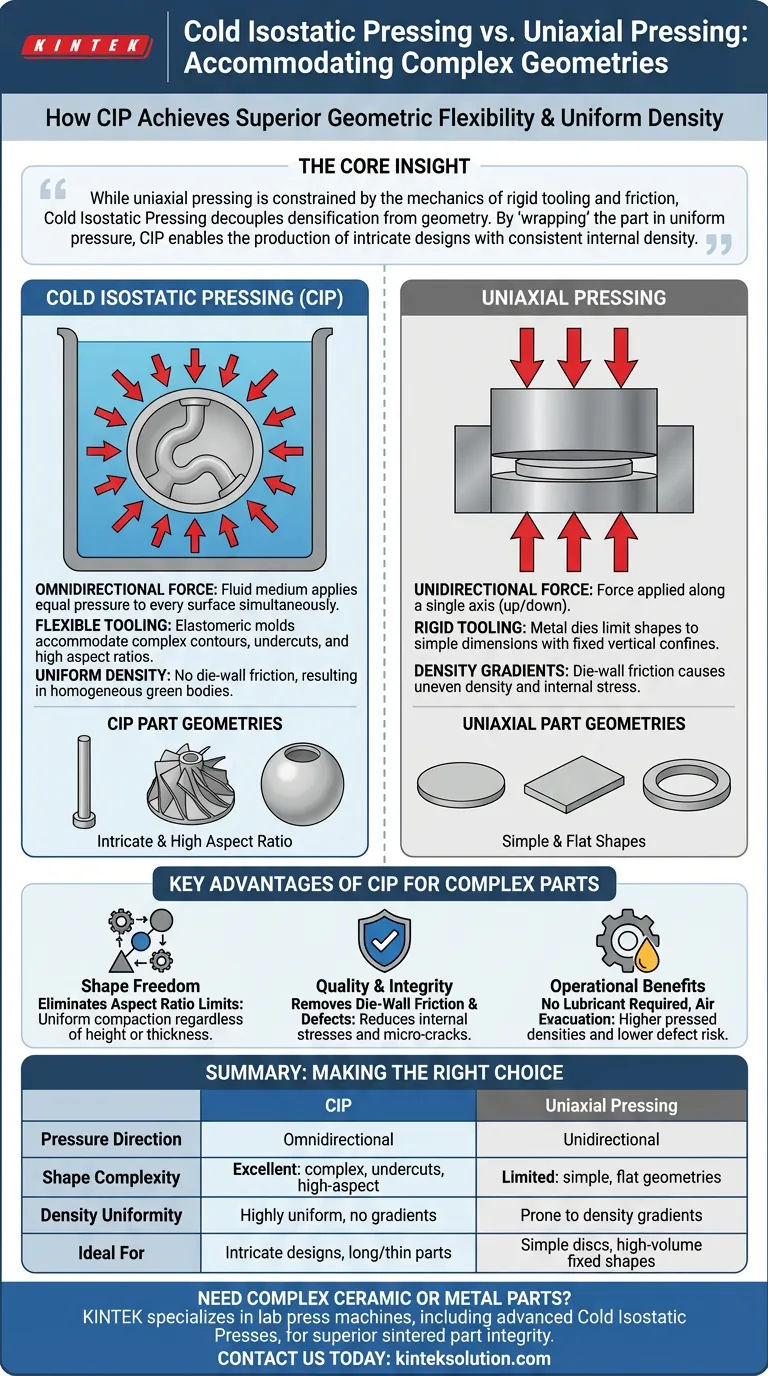

ビジュアルガイド
