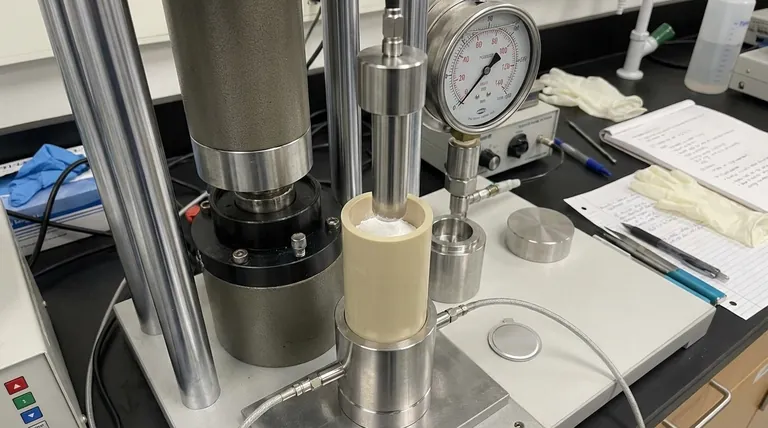

カスタム全固体電池金型では、PEEKチューブはペレットの形状を定義し粉末を保持する電気絶縁「スリーブ」として機能し、ステンレス鋼プランジャーは機械的力を伝達し電気接点として機能するアクティブピストンとして機能します。
全固体電池の製造における重要な工学的課題は、短絡を引き起こすことなく電解質を緻密化するために、非常に高い圧力（しばしば100 MPa以上）を印加することです。PEEKとステンレス鋼の組み合わせは、機械的力と導電性を分離することでこの問題を解決します。
PEEKチューブの役割
PEEK（ポリエーテルエーテルケトン）チューブは、金型の静止部分です。これは、粉末をペレットに固めるために必要な構造環境を提供します。
電気的絶縁
これが、金型本体に金属ではなくPEEKが選ばれる主な理由です。上下のプランジャーが電流コレクターとして機能するため、それらを接続するスリーブは短絡を防ぐための絶縁体でなければなりません。PEEKは、唯一の電気経路がバッテリーペレット自体を通ることを保証します。
半径方向の封じ込め
粉末に垂直圧力が印加されると、粉末は水平方向に外側に膨張します。PEEKチューブはこの半径方向の応力に抵抗し、粉末を定義された直径内に封じ込めます。この封じ込めは、機能的な固体電解質セパレータに必要な高密度を達成するために不可欠です。
化学的不活性
全固体電解質（硫化物など）は、しばしば非常に反応性があります。PEEKは化学的に不活性であり、プレスまたはテストプロセス中に敏感なバッテリー材料と反応したり劣化させたりしません。
ステンレス鋼プランジャーの役割
ステンレス鋼プランジャーは、アセンブリの動的コンポーネントです。これらは、外部油圧プレスと内部バッテリー材料の間のギャップをブリッジします。
均一な力伝達
プランジャーは、油圧プレスからの負荷を積層された粉末に直接伝達します。これらは、100 MPaを超える圧力を変形なしに伝達するのに十分な剛性があり、ペレットの表面全体に圧力が均一に印加されることを保証する必要があります。
電流収集
多くのテストセットアップでは、これらのプランジャーは外部電流コレクターとして二重の目的を果たします。これらは、バッテリーが金型内にまだある間にバッテリーをサイクル（充電/放電）することを可能にし、電気化学的テスト中に必要なスタック圧力を維持します。
表面平坦性
プランジャーの平坦な面が、結果として得られるペレットの表面品質を決定します。精密機械加工されたプランジャーは、空隙を排除し、電極材料の後のコーティングに不可欠な、平坦で密な基板を作成します。
トレードオフの理解
PEEKとステンレス鋼の組み合わせは標準ですが、限界がないわけではありません。これらの制約を理解することは、高性能テストに不可欠です。
負荷下でのPEEKの変形
PEEKは強力ですが、ポリマーです。非常に高い圧力（材料の降伏強度に近い）または高温下では、PEEKはセラミックスリーブよりもわずかに多く変形または「クリープ」する可能性があります。これは、ペレットの直径にわずかな不整合が生じたり、ペレットの取り外しが困難になったりする可能性があります。
摩擦損失
ステンレス鋼プランジャーとPEEKチューブの内壁との間の摩擦は、印加された力のいくつかを吸収する可能性があります。これは、バッテリー粉末が「見る」実際の圧力が、油圧プレスが表示するものよりもわずかに低い可能性があることを意味します。
温度制限
非常に高温での「ホットプレス」を必要とするプロセスでは、PEEKは適さない場合があります。参照によると、セラミック（アルミナ）スリーブは、その優れた硬度と熱安定性のため、ホットプレスまたは超高圧アプリケーション（例：265 MPa）に好ましいとされています。
目標に合わせた適切な選択
ダイセットに選択する材料は、実験の限界を定義します。
- 標準的な室温組み立てが主な焦点の場合：耐久性、耐薬品性、およびペレットの取り出しやすさの最適なバランスを提供するPEEKチューブを使用してください。
- インサイチュ電気化学的テストが主な焦点の場合：サイクル中に接触面積を最大化し、一貫したスタック圧力を維持するために、ステンレス鋼プランジャーが高度に研磨されていることを確認してください。
- ホットプレスまたは極端な圧力（> 200 MPa）が主な焦点の場合：変形を防ぎ、安全性を確保するために、PEEKチューブをセラミックまたはアルミナスリーブに交換することを検討してください。
最終的に、全固体界面の品質は、電気絶縁を損なうことなく高圧を維持する金型の能力にかかっています。
概要表：
| コンポーネント | 主な機能 | 主な特徴 |
|---|---|---|
| PEEKチューブ | 電気絶縁スリーブ | 短絡を防ぎ、粉末を半径方向に封じ込め、化学的に不活性 |
| ステンレス鋼プランジャー | 力伝達と電気接点 | 均一な圧力を伝達し、電流コレクターとして機能し、表面平坦性を確保 |
精密な高性能全固体電池ペレットの製造準備はできていますか？
KINTEKは、バッテリーの研究開発の厳格な要求を満たすために設計された、自動ラボプレス、静水圧プレス、加熱ラボプレスを含むラボプレス機を専門としています。当社の機器は、カスタム金型を使用して高密度で信頼性の高いペレットを作成するために必要な均一な圧力と正確な制御を保証します。
全固体電池製造プロセスを最適化するためにお手伝いさせてください。お客様固有のアプリケーションニーズについて話し合い、ラボに最適なプレスソリューションを見つけるために、今すぐ当社の専門家にお問い合わせください。

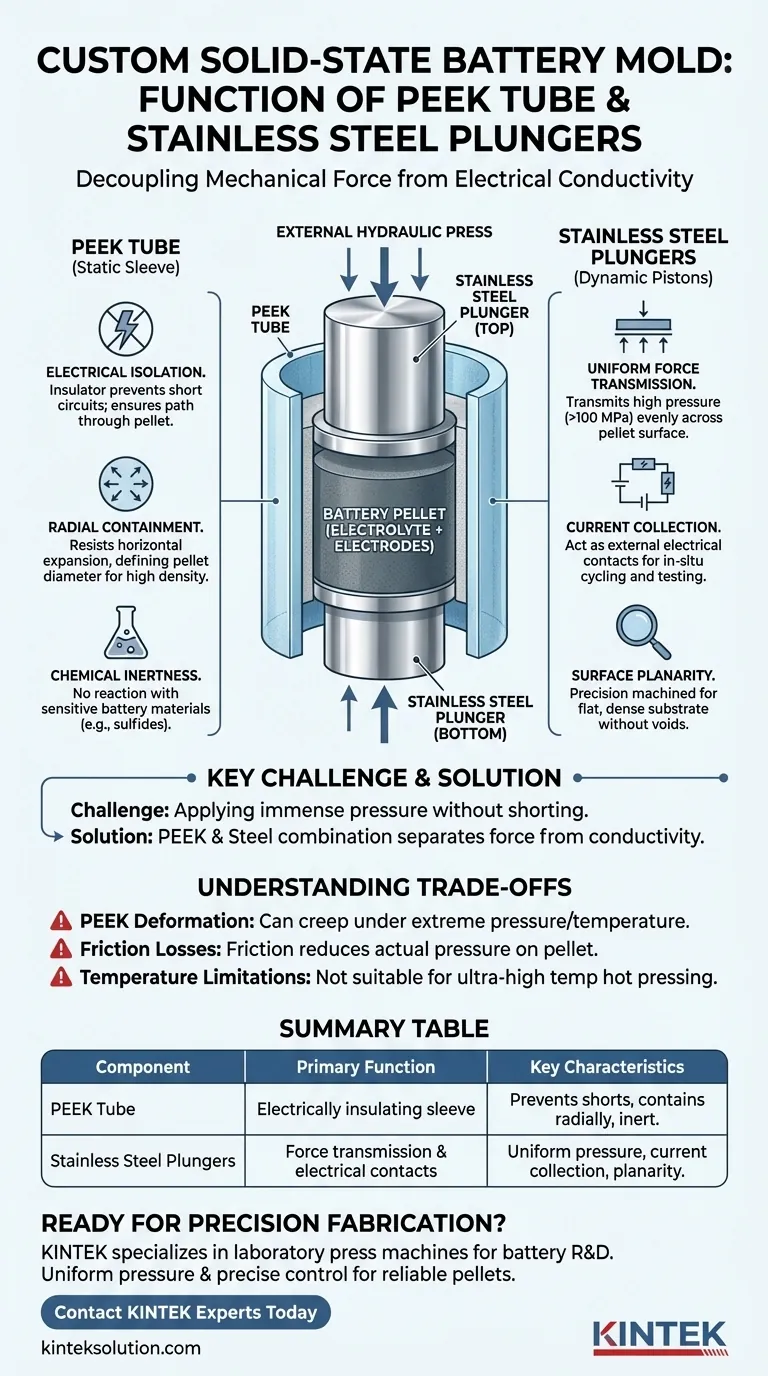

ビジュアルガイド
