グラファイトペーパーは、焼結材料とツーリングアセンブリの間の重要な犠牲的インターフェースとして機能します。 その主な目的は、離型剤として機能し、焼結サンプルが高温・高圧下でグラファイトダイに融合しないようにすることです。スパークプラズマ焼結（SPS）などの電流アシストプロセスでは、サンプルアセンブリ全体の電気伝導率を正規化する上で重要な役割も果たします。
コアインサイト：ホットプレス環境では、グラファイトダイは金型と発熱体の両方として機能します。グラファイトペーパーライナーがない場合、熱エネルギーと機械的圧力の組み合わせにより、粉末とダイの間に化学結合が生じ、取り外し中にサンプルが壊滅的に損傷する可能性が高くなります。
サンプルとダイの完全性の維持
グラファイトペーパーの最も直接的な機能は、機械的および化学的な保護です。これは、作成中のサンプルと、それを作成するために使用される高価なツーリングの両方を保護するバリアとして機能します。
非破壊的な取り出しの促進
ホットプレスの過酷な条件下では、材料はダイの内壁に付着することがよくあります。グラファイトペーパーは、物理的な離型剤として機能することで、この付着を防ぎます。
これにより、プロセス完了後、高密度セラミックまたは金属ペレットを容易に取り外すことができます。これにより、ライナーのないダイでよく見られる、排出中のサンプルのひび割れや欠けを防ぐことができます。
化学的隔離の提供
単なる付着を超えて、高温は粉末サンプルとグラファイトダイの間に化学反応を誘発する可能性があります。
グラファイトペーパーは隔離層として機能します。拡散結合や望ましくない化学反応を防ぎ、サンプル表面の純度を確保し、ダイを化学的侵食から保護します。
SPSにおける電気的性能の最適化
スパークプラズマ焼結（SPS）では、ダイは単なる容器ではなく、電気回路の能動的な部分です。グラファイトペーパーは、材料を流れる電流を管理するために不可欠です。
電気的接触の改善
SPSは、ジュール熱を発生させるために、ダイとサンプルに高密度パルス電流を流すことに依存しています。
グラファイトペーパーは、粉末サンプルとプレスパンチ間の電気的接触を大幅に改善します。インターフェースの微細なギャップを埋め、プロセスを妨げる可能性のある接触抵抗を低減します。
均一な焼結の確保
より良い電気的接触を確立することにより、ペーパーは電気電流の均一な分布を促進します。
この均一性は、サンプル全体で一貫した加熱を達成するために重要です。局所的な「ホットスポット」や不均一な緻密化を防ぎ、より均一な最終的な微細構造につながります。
運用上のリスクと考慮事項
グラファイトペーパーは単純な消耗品ですが、その役割は絶対的です。不適切な使用のリスクを理解することは、プロセスの成功にとって不可欠です。
直接接触の結果
このライナーなしで焼結を試みると、ダイはバッファーなしで、封じ込めと加熱という二重の機能を実行する必要があります。
参考文献によると、これは直接的な付着または反応につながります。結果として、多くの場合、ダイから分離できない損傷したペレットとなり、実験の失敗を招き、グラファイトダイセットを破壊する可能性があります。
インターフェースの管理
ペーパーは、圧力伝達と電流伝達の媒体として機能します。
ただし、ユーザーはライナーがスムーズに適用されていることを確認する必要があります。ペーパーの破れや隙間は隔離を損ない、サンプルをダイ壁にスポット溶接するリスクを再導入します。
目標に合わせた適切な選択
グラファイトペーパーの使用は標準的な実践ですが、なぜそれを使用しているのかを理解することは、サンプル品質の問題をトラブルシューティングするのに役立ちます。
- 主な焦点がサンプル品質の場合：完全な化学バリアおよび離型剤として機能するように、ペーパーが接触面全体を覆っていることを確認してください。
- 主な焦点が微細構造の一貫性の場合：均一な電気的接触と均一なジュール加熱を保証するために、ペーパーが滑らかで破損していないことを確認してください。
グラファイトペーパーライナーは単なるスペーサーではなく、材料の完全性を犠牲にすることなく、熱と圧力の同時適用を可能にする不可欠なコンポーネントです。
概要表：
| 機能 | 主な利点 |
|---|---|
| 離型剤 | サンプルがダイに融合するのを防ぎ、非破壊的な取り出しを可能にします。 |
| 化学バリア | サンプルをダイから隔離し、望ましくない反応を防ぎ、純度を維持します。 |
| 電気接触層 | SPSでの電流の流れを改善し、均一な加熱と一貫した緻密化を実現します。 |
適切なツーリングで完璧な焼結結果を達成してください。グラファイトペーパーは単純な消耗品ですが、その正しい適用は、サンプルとツーリングへの投資を保護するために不可欠です。KINTEKは、ラボプレス機—自動ラボプレス、静水圧プレス、加熱ラボプレスなど—およびそれらの成功を保証する消耗品を専門としています。当社の専門家が、ホットプレスまたはスパークプラズマ焼結プロセスの最適化をお手伝いします。お客様の特定のラボのニーズと、研究開発目標をどのようにサポートできるかについて話し合うために、今すぐ当社のチームにお問い合わせください。

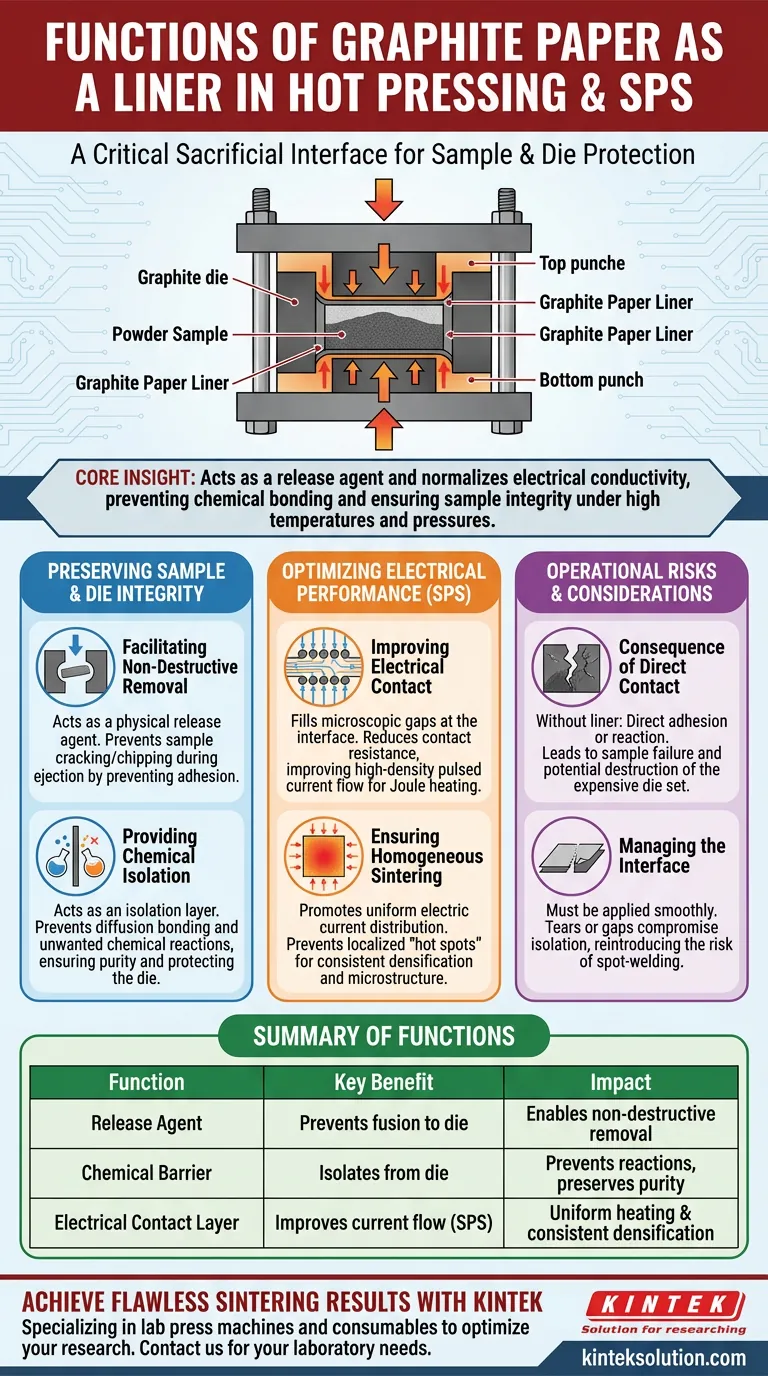

ビジュアルガイド
