コールド等方圧プレス（CIP）の2つの主要なカテゴリーは、ウェットバッグテクノロジーとドライバッグテクノロジーです。どちらの方法も流体ダイナミクスを使用して粉末を均一な固体に圧縮しますが、金型が圧力容器とどのように相互作用するかという点で根本的に異なります。この違いにより、プロセスが高度にカスタマイズされた複雑な形状に適しているか、自動化された大量生産に適しているかが決まります。
コアインサイト：コールド等方圧プレスは、あらゆる方向からの圧力印加により均一な材料密度を実現します。方法の選択は、生産規模に完全に依存します。ウェットバッグ方式は汎用性と大型で複雑な部品向けであり、ドライバッグ方式は速度と自動化のために設計されています。
等方圧プレスの仕組み
基本的な原理
CIPはパスカルの原理に依存しており、これは閉じ込められた流体に加えられた圧力が全方向に均等に伝達されることを述べています。このプロセスでは、変形に対する抵抗が低い柔軟なエラストマー金型（ゴムまたはプラスチック）に粉末が配置されます。
均一な密度の実現
金型は、水、油、またはグリコール混合物などの液体媒体を使用して高圧にさらされます。圧力はあらゆる角度から均等に印加されるため、結果として得られる「グリーン」（未加工）部品は均一な密度構造を作成します。これにより、従来の単軸プレスでしばしば見られる内部応力が排除されます。
タイプ1：ウェットバッグテクノロジー
プロセス
ウェットバッグ方式では、粉末は柔軟な金型に充填され、その後、圧力容器の外側でしっかりと密封されます。この密封された金型は、容器内の圧力流体に直接完全に浸されます。
柔軟性と規模
この方法は非常に汎用性が高いです。金型は容器から独立しているため、チャンバー内に収まる限り、複数の形状とサイズを同時にプレスできます。これは、大型で複雑な形状や、ジオメトリが頻繁に変更される実験部品の製造に理想的なソリューションです。
タイプ2：ドライバッグテクノロジー
プロセス
ドライバッグテクノロジーは、金型と圧力容器間の相互作用を合理化するように設計されています。基本的な圧縮物理学は同じですが、このセットアップは、金型の充填と加圧ステップを機械の操作により密接に統合するように設計されています。
自動化への注力
この方法は、特に「自動化と高い生産率に適しています」。これは、同一部品の長期間の生産のために設計されています。プロトタイピングや高ミックス低ボリュームの実行ではなく、大量生産が目標である場合、ドライバッグ方式が標準的な選択肢です。
トレードオフの理解
サイクルタイム対汎用性
ウェットバッグ方式の処理は、個々の金型の充填、密封、ロードの手作業の性質により、一般的に遅くなります。しかし、単一のバッチでさまざまなコンポーネントを処理できる比類のない自由度を提供します。
セットアップコスト対スループット
ドライバッグ方式の処理は、迅速なサイクルと自動化を可能にし、大量生産での単価を大幅に削減します。トレードオフは柔軟性の低下です。コンポーネントのジオメトリを変更するには、ウェットバッグ方式の簡単な金型交換と比較して、より大幅なダウンタイムまたはツーリング変更が必要になることがよくあります。
目標に合わせた適切な選択
正しいCIP方法を選択するには、ボリューム要件とジオメトリの複雑さを評価する必要があります。
- 高ミックス/低ボリューム生産が主な焦点の場合：形状、大型コンポーネント、または高価なツーリング変更なしのプロトタイプランに対応するために、ウェットバッグテクノロジーを選択してください。
- 大量生産が主な焦点の場合：自動化機能を活用し、標準化されたコンポーネントの大量スループットを達成するために、ドライバッグテクノロジーを選択してください。
最終的に、どちらの方法もコールド等方圧プレスを定義する優れた材料の完全性と密度の均一性を実現しますが、運用効率のみが異なります。
概要表：
| 特徴 | ウェットバッグテクノロジー | ドライバッグテクノロジー |
|---|---|---|
| 最適な用途 | 大型で複雑な部品、プロトタイプ、高ミックス/低ボリューム | 同一部品の自動化された大量生産 |
| 金型セットアップ | 金型は容器外で充填・密封され、その後浸漬される | 金型は機械に統合され、迅速なサイクルを実現 |
| 柔軟性 | 高（金型交換が容易、バッチごとに複数の形状） | 低（単一部品ジオメトリに最適化） |
| 生産速度 | 遅い（手動ロード/アンロード） | 速い（自動化向けに設計） |
コールド等方圧プレスアプリケーションに信頼性の高いラボプレスが必要ですか？ KINTEKは、高性能ラボプレス機、特に等方圧プレス機を専門としており、実験室環境の精密な要求に応えるように設計されています。ウェットバッグテクノロジーで複雑な形状のプロトタイピングを行う場合でも、ドライバッグシステムで生産をスケールアップする場合でも、当社の専門知識により、均一な密度と優れた材料の完全性を実現できます。当社のソリューションがCIPプロセスをどのように最適化できるかについてご相談いただくには、今すぐお問い合わせください！

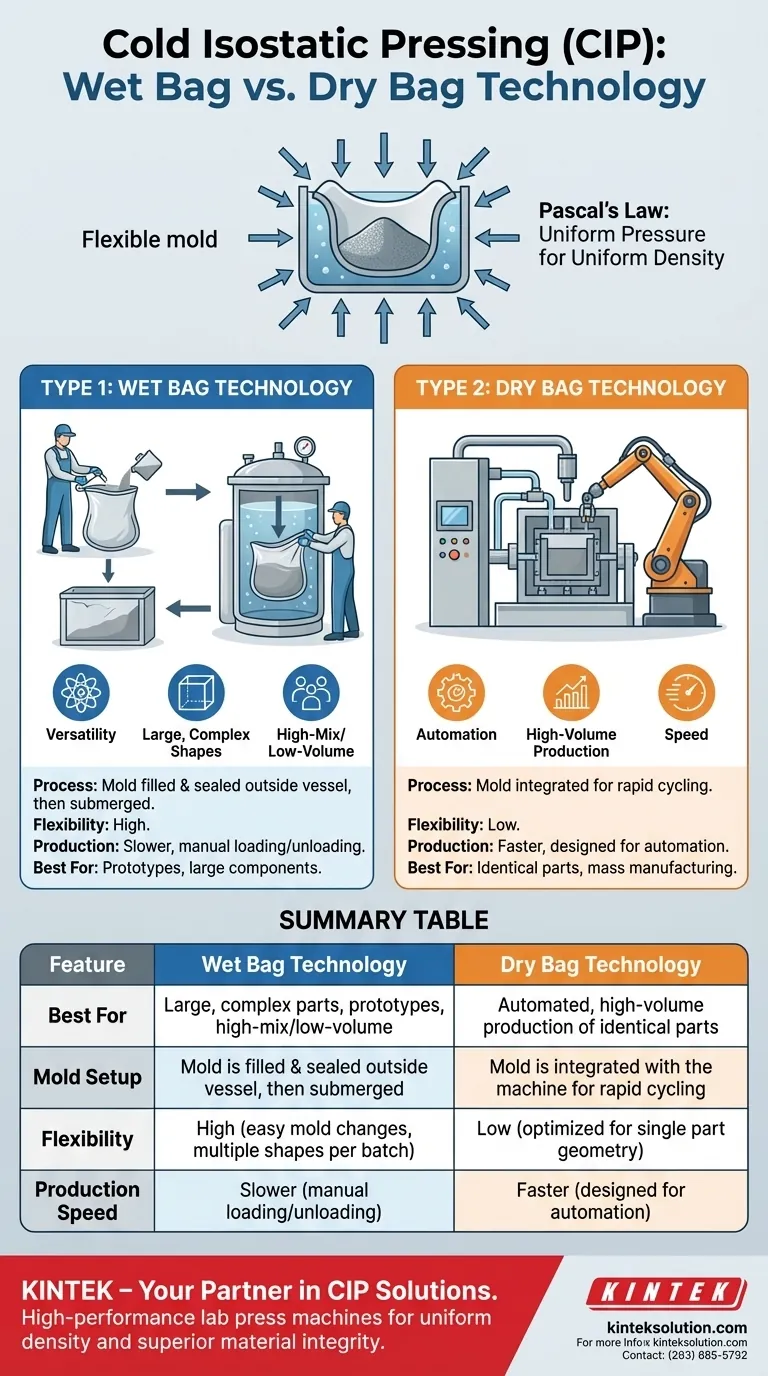

ビジュアルガイド
