コールド等方圧プレス（CIP）は通常、室温で、60,000 psi（400 MPa）から150,000 psi（1000 MPa）の範囲の油圧で動作します。このプロセスでは、水や油などの液体媒体を使用して、ウレタンやゴムなどのエラストマー材料で作られた柔軟な金型に均一な力を加えます。温度は厳密に管理され、93°Cを超えることはめったにありませんが、サイクルタイムは方法によって大きく異なり、大量生産の場合は1分、大きくて複雑な部品の場合は30分かかります。
熱ではなく極端な油圧に依存することにより、CIPは化学的劣化や高温処理に伴う結晶粒成長なしに、複雑な形状で均一な密度を達成します。
主要な運用変数
圧力の大きさ分布
CIPの決定的なパラメータは、一般的に400 MPaから1000 MPaの間の巨大な等方圧の印加です。
一軸プレスとは異なり、この圧力は流体媒体を介してすべての方向から同時に印加されます。この全方向からの力により、粉末は理論密度の95%を超える「グリーンボディ」に圧縮され、優れた強度と硬度が得られます。
温度制限
CIPは明確に「コールド」プロセスであり、通常は常温で実行されます。
一部のバリエーションではわずかに温度を上げることも可能ですが、プロセスでは最大93°Cに制限されます。この低温アプローチはエネルギー効率が高く、融解や化学反応による材料損失を防ぎます。
金型と媒体の相互作用
このプロセスは、通常、ウレタン、ゴム、またはポリ塩化ビニルで構成される柔軟な金型に依存しています。
この金型は、腐食防止剤を添加した水や油などの液体媒体で満たされた圧力容器に沈められます。流体は、油圧システムによって生成された圧力が金型のすべての表面に均等に伝達されることを保証します。
プロセス方法とサイクルタイム
ウェットバッグ技術
ウェットバッグ方式では、金型はプレスの外で充填され、圧力容器に沈められます。
このプロセスは一般的に遅く、サイクルタイムは5分から30分の範囲であり、低生産量または非常に大きな部品（直径2000mmまで）に適しています。複雑で大きな形状の製造において高い柔軟性を提供します。
ドライバッグ技術
ドライバッグ方式は、金型が圧力容器内に固定される密閉システムを作成し、高速自動化を可能にします。
このアプローチは大幅に高速であり、サイクルはわずか1分で完了します。したがって、ドライバッグ技術は、小型部品の大量生産の標準的な方法です。
トレードオフの理解
精度と複雑さ
CIPは、一軸プレスでは形成できない複雑な形状を作成することに優れています。
しかし、金型の柔軟な性質により、焼結状態でのグリーンボディの幾何学的精度はしばしば低くなります。ユーザーは、厳密な最終公差を達成するために、後続の機械加工または仕上げが必要になることを予期する必要があります。
スループットと柔軟性
ウェット方式とドライ方式の間には、明確な運用上のトレードオフがあります。
ウェットバッグプレスは、大型または奇妙な形状の部品に汎用性を提供しますが、手動のロードステップによりスループットが低下します。逆に、ドライバッグプレスは高速効率を提供しますが、一般的に自動化に適した、より小さく単純な形状に限定されます。
目標に合わせた適切な選択
特定のアプリケーションに最適なCIPアプローチを決定するには、生産量と寸法要件を評価してください。
- 大量生産が主な焦点の場合：サイクルタイムをわずか1分に短縮できるドライバッグ技術を優先して、高生産量を目指してください。
- 大型または複雑な形状が主な焦点の場合：ウェットバッグ技術を利用してください。これは、サイクルタイムが長くなるにもかかわらず、直径2000mmまでの部品や複雑な形状に対応できます。
- 材料純度が主な焦点の場合：CIPの低温パラメータ（93°C未満）を利用して、高密度化中の化学反応や結晶粒成長を防ぎます。
コールド等方圧プレスでの成功は、高密度化の要件とプロセス後の機械加工の必要性とのバランスにかかっています。
概要表：
| パラメータ | 典型的な範囲 | 主な詳細 |
|---|---|---|
| 圧力 | 400〜1000 MPa（60,000〜150,000 psi） | 均一な密度>95%を得るために、液体媒体を介して等方圧で印加 |
| 温度 | 常温〜93°C未満 | 「コールド」プロセスにより、材料の劣化や結晶粒成長を防ぐ |
| サイクルタイム | 1分（ドライバッグ）〜30分（ウェットバッグ） | 方法による；ドライバッグはスピード重視、ウェットバッグは大型/複雑な部品向け |
| 金型材質 | ウレタン、ゴム、PVC | 柔軟な金型を流体（水/油）に沈めて均一な圧力を印加 |
複雑な部品で優れた密度を実現しませんか？
適切なコールド等方圧プレスパラメータを選択することは、部品の均一な密度と最適な材料特性を実現するために不可欠です。KINTEKの専門家がお手伝いします。
当社は、研究開発および生産ニーズに対応する等方圧プレスを含む、ラボスケールのプレスソリューションの提供を専門としています。新しい材料を開発する場合でも、生産プロセスを最適化する場合でも、当社の専門知識により、CIPアプリケーションを最大限に活用できます。
KINTEKがお手伝いします：
- お客様固有の材料と形状の要件に最適なプレスを選択します。
- 効率を最大化するために、圧力やサイクルタイムなどのプロセスパラメータを最適化します。
- 高温処理の欠点なしに、高密度のグリーンボディを実現します。
当社の技術チームに今すぐお問い合わせください。パーソナライズされたコンサルテーションを受け、当社のラボプレス機がプロジェクトをどのように前進させることができるかを発見してください。

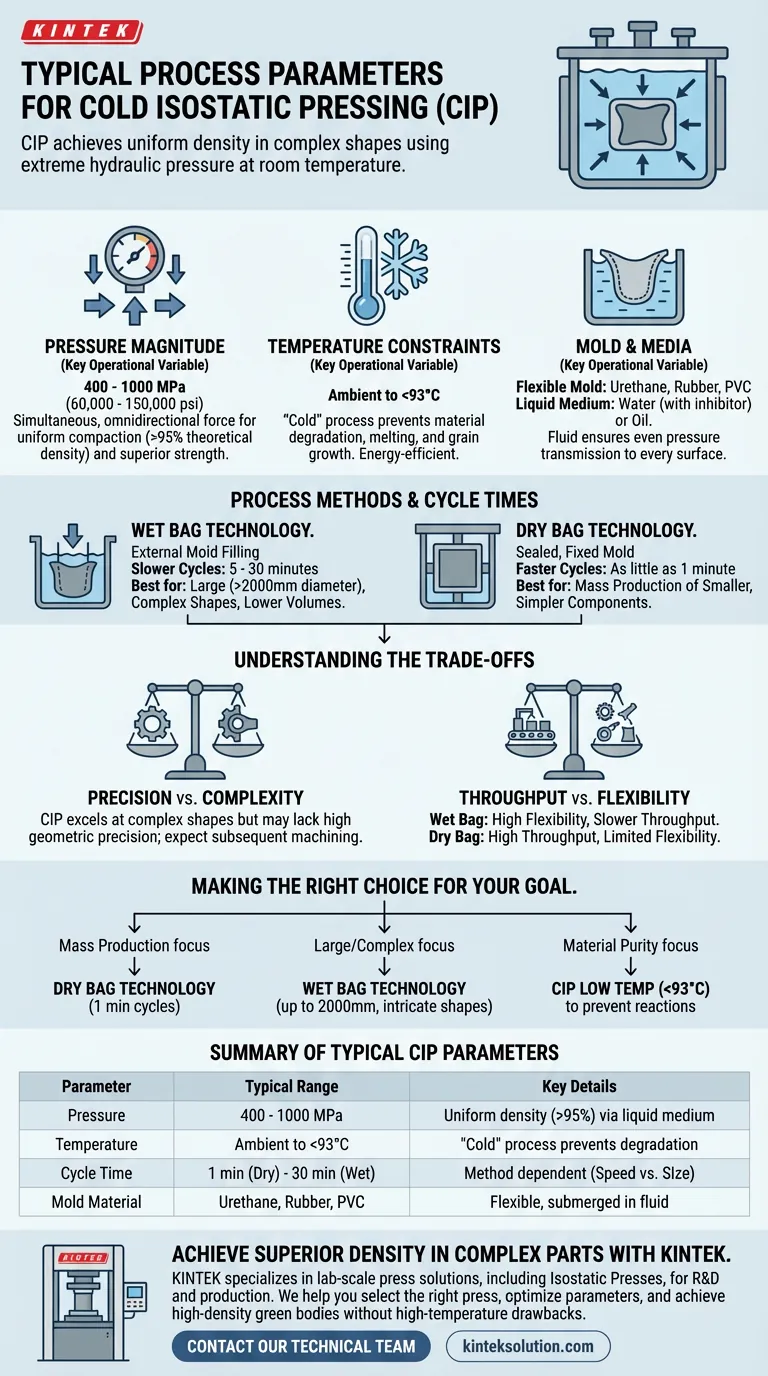

ビジュアルガイド
