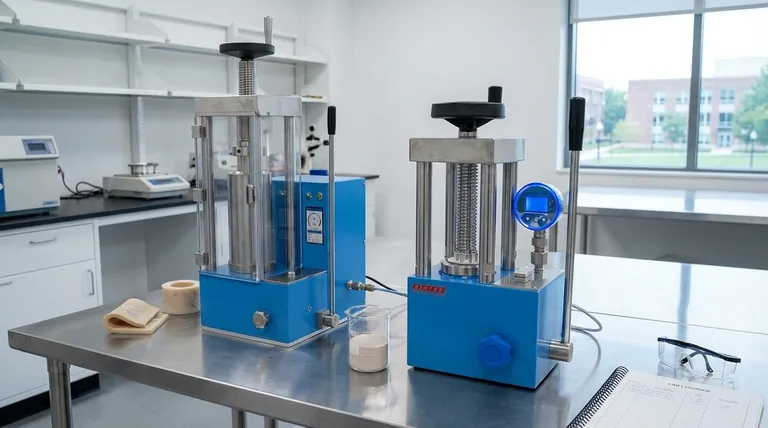

電気式ラボ用コールド等方圧プレス（CIP）の核心は、パスカルの原理に基づいています。この物理原理は、密閉された流体に加えられた圧力は、その大きさを減衰させることなく、あらゆる方向に等しく伝達されると述べています。CIPシステムでは、この全方向性の油圧力が、柔軟な金型内に密閉された粉末材料を、あらゆる角度から均一に圧縮するために使用され、室温で高密度で構造的に一貫した部品を作成します。
均一な静水圧を利用することにより、CIPは一軸プレスに共通する内部密度勾配を排除し、焼結前に優れた均一性と構造的完全性を持つ「グリーン」部品を製造します。
等方圧成形のメカニズム
静水圧の役割
単一方向から力を加えるために機械的なラムを使用する従来のプレスとは異なり、CIPは流体媒体を利用します。この媒体（通常は水、油、またはグリコール混合物）は、圧力容器内の材料を囲んでいます。
電気ポンプがこの流体に圧力をかけると、対象物にあらゆる方向から均等に力が加わります。これにより、システムは高い理論密度を達成でき、セラミック粉末では約95％、金属ではほぼ100％に達することがよくあります。
柔軟な金型の機能
液体媒体が粉末を汚染するのを防ぐために、材料は柔軟なエラストマー金型にカプセル化されます。
ゴムやプラスチックなどの素材で作られたこの金型は、気密バリアとして機能します。静水圧下で変形し、部品の形状完全性を維持しながら、粉末に直接力を伝達します。
均一なグリーン密度の達成
CIPサイクルの主な生成物は、「グリーン」部品です。これは、取り扱いには十分な強度がありますが、さらなる処理（焼結など）を必要とする、生の圧縮された固体です。
あらゆる方向から同時に圧力が加えられるため、粒子間の摩擦が最小限に抑えられます。これにより、部品全体に均一な微細構造が得られ、リジッドダイでプレスされた部品によく見られる弱点や密度変動が回避されます。
実験室環境での精度
「電気式ラボ」CIPは、正確な自動化と制御機能によって差別化されます。
これらのシステムにより、研究者は減圧プロファイルをカスタマイズし、加圧率を制御できます。このレベルの制御は、圧力を解放する際の亀裂を防ぎ、実験材料の高いグリーン強度を確保するために不可欠です。
トレードオフの理解
寸法精度と後処理
CIPは密度均一性に優れていますが、柔軟な金型を使用すると幾何学的精度が犠牲になります。
金型は粉末と一緒に圧縮されるため、グリーン部品の最終寸法はわずかに変化する可能性があります。したがって、CIPで製造された部品は、厳密な最終公差を達成するために後加工が必要になることがよくあります。
サイクルタイムの考慮事項
特に「ウェットバッグ」ラボセットアップにおけるプロセスの性質上、自動機械プレスと比較してサイクルタイムが長くなります。
典型的なウェットバッグサイクルは5〜30分かかります。自動ドライバッグプロセスは（1分未満で）高速ですが、ラボの文脈では、遅いウェットバッグ方法の汎用性がしばしば優先されます。
目標に合わせた適切な選択
高度なセラミックスを開発している場合でも、粉末冶金部品のプロトタイピングを行っている場合でも、機器の意図を理解することが不可欠です。
- 材料の均一性が主な焦点の場合：CIPは、複雑な形状の密度勾配と内部空隙を排除するための優れた選択肢です。
- 幾何学的精度が主な焦点の場合：柔軟な金型はネットシェイプ精度をもたらさないため、二次加工ステップを統合する準備をしてください。
- 実験制御が主な焦点の場合：電気式ラボユニットのプログラム可能な圧力プロファイルを利用して、敏感な材料の微細構造を最適化します。
最終的に、電気式ラボCIPは、生の生産速度や即時の寸法精度よりも内部構造的完全性を優先するためのツールです。
概要表：
| 主要原理 | 主要コンポーネント | 主な利点 | 典型的な用途 |
|---|---|---|---|
| パスカルの原理（均一な流体圧力） | 柔軟なエラストマー金型 | 密度勾配を排除 | 高度なセラミックス研究開発 |
| 静水圧成形 | 圧力容器と流体媒体 | 高いグリーン密度（約95〜100％） | 粉末冶金プロトタイピング |
| プログラム可能な圧力制御 | 電気ポンプシステム | 優れた微細構造の完全性 | 実験材料開発 |
